SnapBoard: Modüler Devre Çerçevesi ile Prototipleme

Elektronik prototipleme sürecinde breakout modüllerle çalışma yaygın bir yöntemdir. Ancak uzun yıllardır kullanılan breadboardlar, modülleri sadece tutucu olarak işlev görürken sınırlı güç besleme rayları ve bağlantı seçenekleri sunmaktadır. SnapBoard projesi, bu duruma alternatif olarak modüler, hızlı ve esnek bir devre çerçevesi sunmayı amaçlamaktadır.

Tasarımın Temel İlkeleri

SnapBoard tasarımı iki ana prensip üzerine kuruludur:

1. Modülleri sağlam şekilde bir arada tutmak

2. Vida kullanmadan montaj sağlamak

Bu prensipler, DIN raylarından esinlenerek oluşturulan sistemin hızlı montaj ve yüksek esneklik sunmasını sağlar. Sistem, 3D baskı ile üretilebilen parçalar içerir ve kullanıcıların kendi modül tutucularını tasarlayıp paylaşmasına olanak tanır.

Ayrıca Bakınız

Kompakt Ayrık Lineer Voltaj Regülatörü Tasarımında Isı Yönetimi ve Uygulama Detayları

Bu çalışma, kısa süreli ve nadiren aktif kullanılan kompakt ayrık lineer voltaj regülatörünün tasarımını, ısı yönetimini ve bileşen seçimini ele alır. Termal tasarımda verilen tavizler ve uygulama detayları incelenmiştir.

Elektronik Prototiplemede SOIC Paket Uyumsuzlukları ve Yaratıcı Montaj Çözümleri

Elektronik prototiplemede geniş gövdeli SOIC paketlerinin standart SOIC-2-DIP dönüştürücülerle uyumsuzluğu, pin bükme, entegreyi ters çevirme ve kablo uzantıları gibi yaratıcı çözümlerle aşılır. Bu yöntemler prototipin işlevselliğini ön planda tutar.

Mikrodenetleyici Testlerinde UART ve SPI Pin Değişimi: Teknik Detaylar ve Uygulamalar

UART ve SPI pin değişimi, mikrodenetleyici testlerinde hızlı prototipleme imkanı sunar. İnce poliüretan kaplı teller ve uygun büyüteç kullanımı, lehimleme ve sinyal bütünlüğünü destekler. Teknik detaylar önemlidir.

SnapBoard: Modüler Devre Çerçevesi ile Hızlı ve Esnek Elektronik Prototipleme

SnapBoard, modüler elektronik prototiplemede vida kullanmadan modülleri sağlam ve esnek şekilde tutan, 3D baskı ile üretilebilen yenilikçi bir devre çerçevesi sistemidir.

Arduino Nesso N1: FCC Dosyasında Ortaya Çıkan Teknik Detaylar ve Gelişmeler

Arduino Nesso N1, FCC dosyasındaki ayrıntılı şemalarla ortaya çıktı. ESP32 C6 kontrolcüsü, çıkarılabilir antenler ve bölgesel frekans kısıtlamaları cihazın teknik ve düzenleyici özelliklerini öne çıkarıyor.

BJT ile Astable Multivibratör Tasarımı ve Prototipleme Tekniklerinin Detaylı İncelenmesi

BJT kullanılarak tasarlanan astable multivibratörlerde prototipleme, lehimleme ve kapasitör yerleşimi teknikleri devre performansını ve dayanıklılığını etkiler. Sağlık önlemleri de önem taşır.

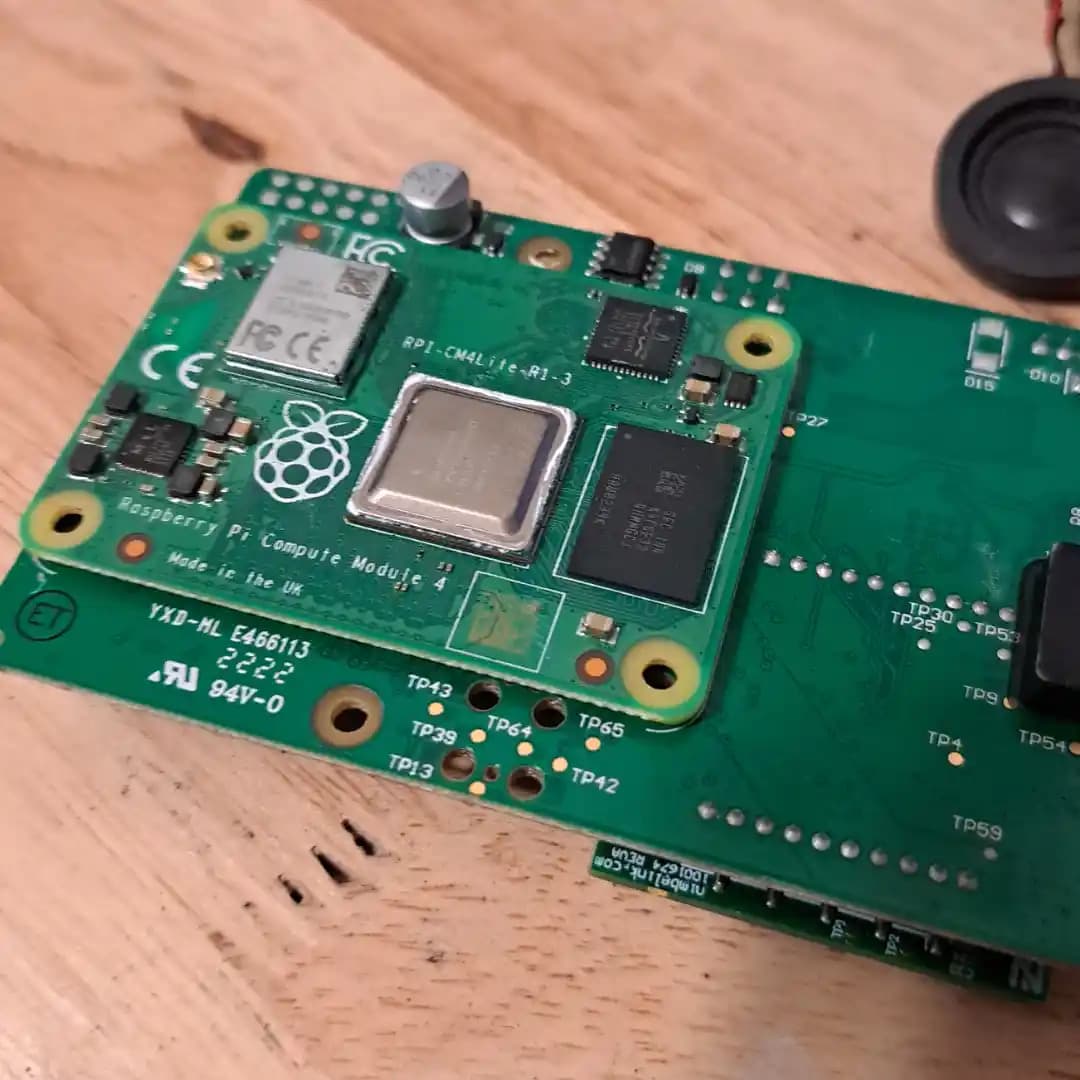

Raspberry Pi Compute Module'ün Endüstriyel ve Ticari Ürünlerde Kullanımı ve Teknik Özellikleri

Raspberry Pi Compute Module, endüstriyel ve ticari ürünlerde esnek güç yönetimi ve donanım entegrasyonu sunar. Geniş topluluk desteğiyle prototip ve düşük hacimli üretimlerde avantaj sağlar.

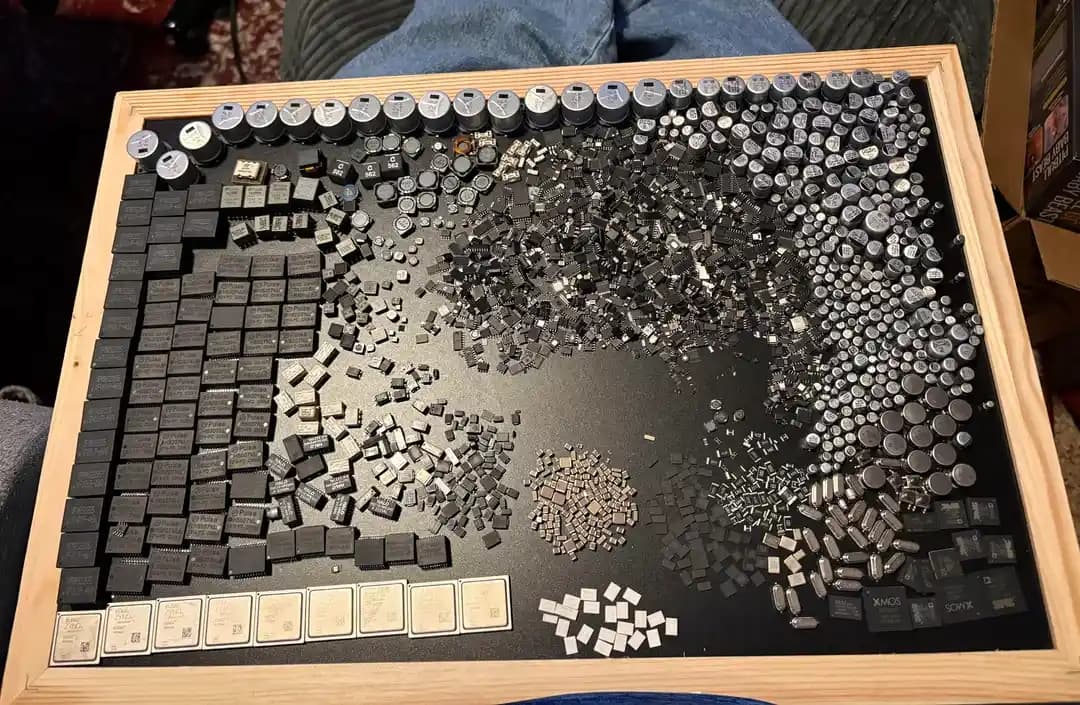

Elektronik Bileşen Koleksiyonlarının İçeriği, Değeri ve Uygulama Alanları Üzerine İnceleme

Elektronik bileşen koleksiyonları, entegre devrelerden pasif elemanlara kadar çeşitli parçalar içerir. Değerleri bileşen türü, durumu ve uygulamalarına bağlıdır. Tasarım, prototipleme, sanat ve geri dönüşümde kullanılırlar.

Modüler Sistem ve Tasarım Özellikleri

SnapBoard, breakout modülleri için özel taşıyıcı parçalar (carrier) ve modülleri sabitleyen snap-fit klipslerden oluşur. Bu taşıyıcılar, modüllerin pin header konumlarına göre düşük montaj (pin header yukarıda) ve yüksek montaj (pin header aşağıda) olmak üzere iki ana tiptedir.

• Taşıyıcı Parçalar: Modüllere özel olarak tasarlanır ve genellikle modül ile birlikte sürekli yapışık kalır. Bu sayede modüller korunaklı bir şekilde çerçeveye tutturulur.

• Snap-fit Klipsler: Vida gerektirmeden modülleri çerçeveye sabitler, böylece hızlı montaj ve sökme imkanı sağlar.

3D baskı için tasarlanan parçalar, 1 mm kalınlığında esnek arka plakalar içerir. Bu tasarım, modüllerin sağlam şekilde tutulmasını ve kolayca çıkarılabilmesini mümkün kılar.

Sadece bilenlerin tercih ettiği 10 gizemli alışveriş

devamını oku

Breadboard ve Diğer Modüller İçin Uyarlamalar

Başlangıçta breadboard kullanımı tasarımda tercih edilmemiştir çünkü breadboardlar çerçeve için çok büyük ve işlevsel olarak gereksiz görülmüştür. Ancak kullanıcı talepleri doğrultusunda, breadboard tutucu adaptörler ve kablo yönetimi için çıkarılabilir kablo bağı halkaları geliştirilmiştir.

Ayrıca, farklı PCB boyutlarına uyum sağlamak amacıyla modüler taşıyıcılar için parametreli tasarımlar üzerinde çalışılmaktadır. Bu sayede Arduino, Adafruit Feather gibi farklı modüller için özel çerçeve parçaları oluşturulabilir.

Tasarım ve Paylaşım Platformları

SnapBoard tasarımları OpenSCAD ve Onshape gibi CAD programları kullanılarak hazırlanmıştır. Tasarımlar Thingiverse platformunda 3MF ve STEP formatlarında paylaşılmaktadır. Kullanıcılar kendi ihtiyaçlarına göre taşıyıcı ve çerçeve tasarımlarını özelleştirebilir veya projeye katkıda bulunabilir.

Kablo Yönetimi ve Uzun Süreli Kullanım

Projede kablo yönetimi için çıkarılabilir kablo bağı halkaları geliştirilmiştir. Bu özellik, modüller arasındaki bağlantıların düzenli ve güvenli olmasını sağlar. Ayrıca, çerçeve kutulara vida ile sabitlenerek uzun süreli ve stabil prototip kurulumları için uygun hale getirilmiştir.

Projenin Geleceği ve Standartlaşma İhtiyacı

SnapBoard, modüler elektronik prototipleme alanında yeni bir yaklaşım sunmaktadır. Ancak farklı modül boyutları ve çeşitliliği nedeniyle henüz evrensel bir standart belirlemek zordur. Proje, kullanıcı katkıları ve modül üreticilerinin taşıyıcı tasarımlarını sağlamasıyla gelişmeye devam edecektir.

"Bu sistem, breadboard üzerindeki karmaşık kablo karışıklığını ve bağlantı kopmalarını önlemeye yönelik pratik bir çözümdür."

SnapBoard, elektronik modül prototipleme sürecinde modülleri sağlam, hızlı ve esnek bir şekilde bir arada tutmak isteyenler için önemli bir alternatif olarak öne çıkmaktadır. 3D baskı teknolojisinin sunduğu olanaklarla sürekli geliştirilen bu sistem, modüler elektronik dünyasında yeni standartların oluşmasına katkıda bulunabilir.

Kaynaklar:

• SnapBoard Thingiverse Sayfası

• Adafruit Feather Tutucu Tasarımı

• Reddit /r/electronics SnapBoard Tartışması (https://reddit.com/r/electronics/comments/1l79wwh/snapboard_modular_circuit_frame/)
