QFN ve BGA Paketlerinde Devre Kartı Tasarımı ve Prototipleme Süreçleri
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Elektronik devre kartı tasarımında, özellikle küçük ve yoğun paketleme gerektiren QFN (Quad Flat No-lead) ve BGA (Ball Grid Array) paketleri önemli bir yer tutar. Bu paketlerle çalışmak, hassas lehimleme ve karmaşık üretim süreçleri nedeniyle zorludur ancak prototip geliştirme ve Ar-Ge faaliyetlerinde kritik beceriler kazandırır.
QFN Paketleri ve Evde Üretim

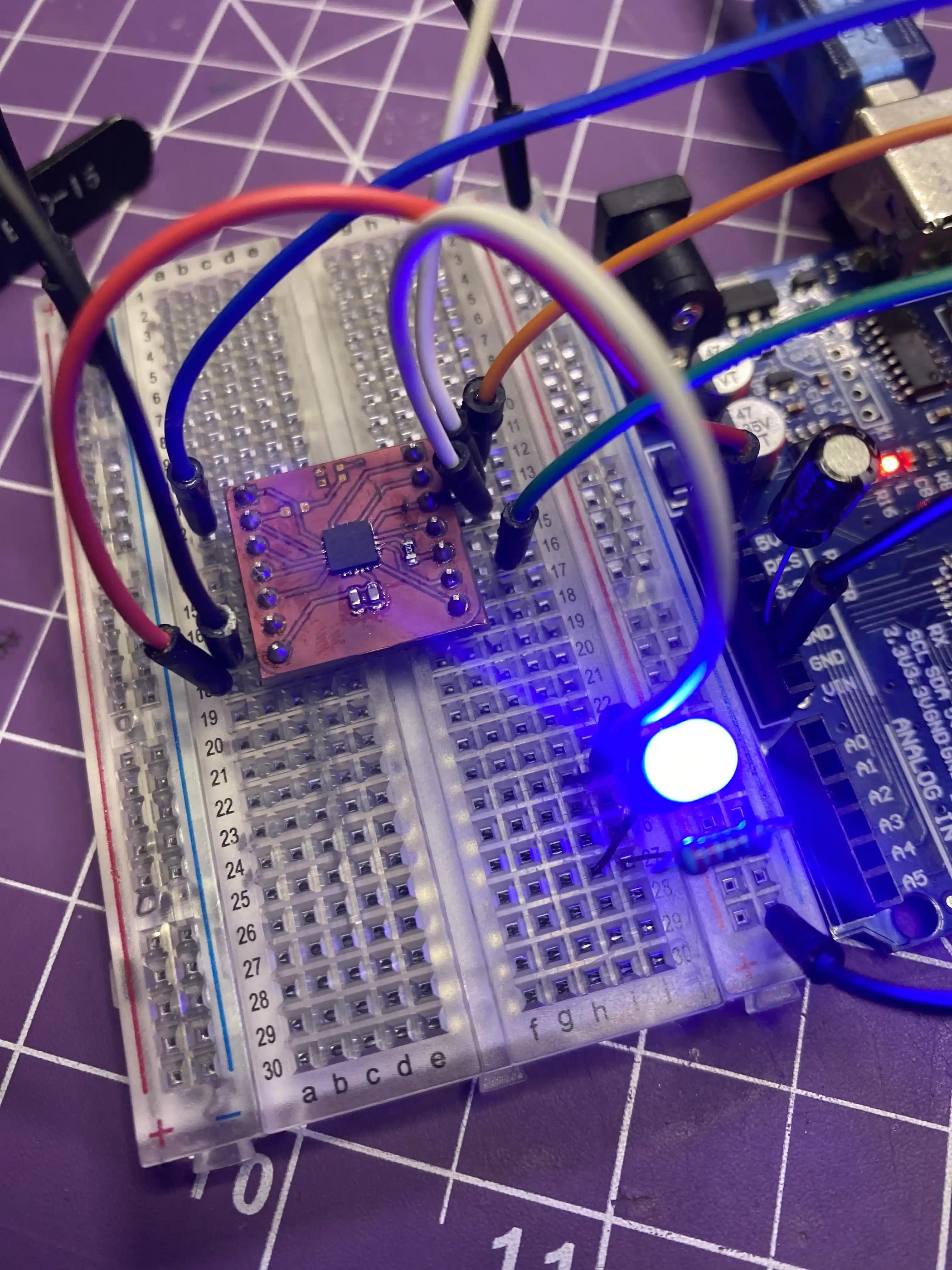

QFN paketleri, bacaklarının kartın alt yüzeyinde olması ve çok küçük boyutları nedeniyle lehimleme açısından zorluklar içerir. Evde veya küçük atölyelerde QFN paketli devre kartı üretmek, uygun mikroskop ve hassas lehimleme teknikleri gerektirir. Başarıyla çalışan bir ATtiny841 mikrodenetleyicinin QFN paketinde LED yakma işlemi, bu zorlukların üstesinden gelindiğinin göstergesidir.
QFN paketlerinde lehimleme sırasında dikkat edilmesi gerekenler:
Hassas ısı kontrolü: Lehimleme esnasında aşırı ısınma bileşene zarar verebilir.
Lehim pastası kullanımı: Doğru miktarda ve doğru yerde lehim pastası uygulanmalıdır.
Mikroskop kullanımı: Görsel kontrol için yüksek büyütme gereklidir.
Ayrıca Bakınız
BGA Paketlerinin Tasarım ve Üretim Zorlukları
BGA paketleri, alt yüzeylerinde çok sayıda küçük lehim topu (ball) bulunan ve çok yüksek pin sayısına sahip paketlerdir. Bu paketlerin lehimlenmesi ve devre kartına entegrasyonu, QFN paketlerine göre çok daha karmaşıktır.
BGA paketlerinin üretiminde karşılaşılan temel zorluklar:
Çok katmanlı devre kartı gereksinimi: BGA paketlerinde iç padlere ulaşmak için kartta via (delik) kullanımı zorunludur. Bu genellikle 4 veya daha fazla katmanlı kart tasarımı gerektirir.
Lehim maskesi kullanımı: Lehim maskesi, lehimlerin doğru yerlere akmasını sağlar ve kısa devre riskini azaltır.
Reballing ve Reflow işlemleri: BGA paketlerinin lehim toplarının yenilenmesi (reballing) ve lehimlenmesi (reflow) yüksek hassasiyet ve deneyim gerektirir. Reballing, kullanılmış bir BGA paketinin lehim toplarının değiştirilmesi işlemidir. Reflow ise lehim toplarının eriyerek karta tutunmasıdır.
Prototipleme ve Ar-Ge Süreçlerinde Kullanım
Küçük ölçekli üretim ve prototipleme aşamalarında, evde veya atölyede hızlı iterasyonlar yapmak önemlidir. Bu nedenle bazı mühendisler, farklı paket tipleri için adaptör kartları tasarlayarak, devreyi perfboard üzerinde hızlıca monte eder ve test ederler. Bu yöntem, profesyonel üretim hizmetlerine göre daha hızlı geri bildirim sağlar.
Ancak, yüksek teknoloji gerektiren BGA paketleri için genellikle profesyonel üretim tercih edilir. Çünkü:
Evde yapılan lehimleme işlemleri yüksek hata riski taşır.
Çok katmanlı kart tasarımı ve hassas üretim ekipmanları gereklidir.
Bu nedenle prototip aşamasında hızlı testler yapılırken, nihai ürün için üretim dış kaynaklara verilir.
Tasarımda Dikkat Edilmesi Gereken Teknik Detaylar
Katman sayısı: BGA paketlerinde sinyal yollarını ve güç dağıtımını sağlamak için 4 veya daha fazla katmanlı kartlar tercih edilir.
Via kullanımı: İç padlere ulaşmak için kartta via delikleri açılır. Bu, sinyal bütünlüğü ve üretilebilirlik açısından önemlidir.
Lehim maskesi: Hem QFN hem de BGA paketlerinde kısa devre riskini azaltmak için lehim maskesi uygulanmalıdır.
Sonuç ve İleriye Dönük Perspektif
QFN ve BGA paketlerinde devre kartı tasarımı, yüksek hassasiyet ve deneyim gerektirir. Evde veya küçük atölyelerde QFN paketlerinde başarılı prototipler üretmek mümkündür ancak BGA paketleri için profesyonel üretim ve çok katmanlı kart tasarımı genellikle zorunludur. Prototipleme sürecinde hızlı iterasyonlar yapmak, Ar-Ge çalışmalarında önemli avantajlar sağlar. Ancak mühendislerin tasarım aşamasında yeterince düşünerek hataları minimize etmeleri, zaman ve kaynak tasarrufu açısından kritik önemdedir.
"Hızlı başarısız ol, hızlı öğren." Bu yaklaşım prototipleme sürecinde deneyim kazanmayı hızlandırır ancak tasarım kalitesinden ödün vermemek gerekir.
FPGAs gibi karmaşık ve yüksek performanslı entegre devreler genellikle BGA paketlerinde bulunur ve bu da ileri seviye tasarım becerileri gerektirir. Gelişen teknoloji ile birlikte, küçük boyutlu ve yoğun paketler daha yaygın hale gelmekte, bu da mühendislerin bu tekniklere hakim olmasını zorunlu kılmaktadır.
