Zorlu Bir Yöntemle FPGA Entegresi Adaptasyonu

Eski FPGA Entegresi ve Prototipleme İhtiyacı

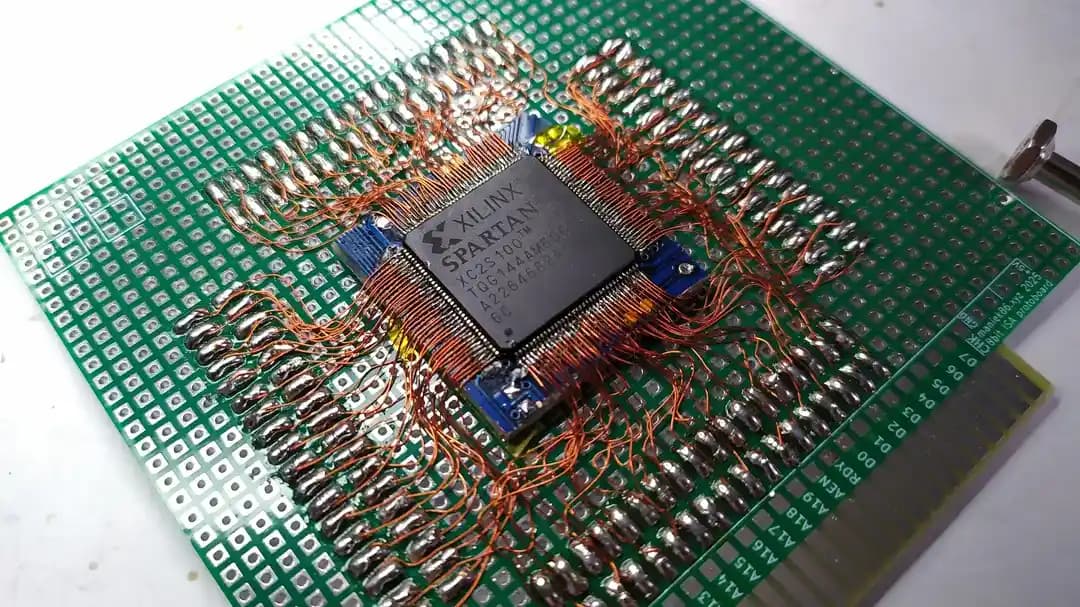

Xilinx Spartan II FPGA, eski nesil bir programlanabilir mantık entegresidir ve genellikle güncel geliştirme ortamları tarafından desteklenmemektedir. Bu entegre, özel tasarım bir PCI kartından sökülerek 8-bit ISA prototip kartına adapte edilmiştir. Ancak bu prototip kartı, standart ISA kartı olarak kullanılmak üzere değil, yeni bir ev yapımı bilgisayar projesi için yapışkan mantık (glue logic) oluşturmak amacıyla deneysel bir platform olarak tasarlanmıştır.

Prototipleme için standart kartların tükenmesi nedeniyle, FPGA'nın tüm pinlerine erişim sağlayan bir deney alanı oluşturulmuştur. Yerel pazarda uygun bir adaptör bulunamaması, el ile adaptasyon sürecini zorunlu kılmıştır. Bu adaptasyon, üç gün süren yoğun bir çalışma sonucu başarıyla tamamlanmıştır ve FPGA, LED yakıp söndürme işlemiyle programlanabilmiştir. Programlama işlemi için Raspberry Pi Pico, JTAG programlama kablosu olarak kullanılmıştır.

Ayrıca Bakınız

FPGA Tabanlı Hesap Makinesi Tasarımı: Donanım Programlama ve Matematiksel İşlemler

FPGA tabanlı hesap makineleri, donanım seviyesinde aritmetik ve trigonometrik işlemleri gerçekleştirir. Tasarımda klavye girişi, sayısal ifadelerin işlenmesi ve Taylor serisi ile fonksiyon hesaplamaları detaylandırılmıştır.

Arctyx Nano: Açık Kaynaklı, Düşük Maliyetli ve Esnek FPGA Geliştirme Kartı Tasarımı

Arctyx Nano, ICE40-UP5K FPGA ve RP2350A mikrodenetleyici içeren, açık kaynaklı, düşük maliyetli ve esnek bir geliştirme kartıdır. APIO araç zinciriyle projeler kolayca doğrulanıp yüklenebilir.

Xilinx Spartan II FPGA'nın Eski Prototipleme Yöntemleri ve Adaptasyon Süreci

Xilinx Spartan II FPGA'nın eski prototipleme yöntemleriyle adaptasyonu, manuel lehimleme, yazılım desteği eksikliği ve deneysel platform oluşturma süreci detaylarıyla ele alınıyor.

Icepi Zero: FPGA Tabanlı Raspberry Pi Zero Alternatifi ve Teknik İncelemesi

Icepi Zero, FPGA tabanlı yapısıyla Raspberry Pi Zero'ya alternatif sunar. USB-C portları, HDMI çıkışı ve açık kaynak tasarımıyla donanımda özelleştirme ve gelişmiş performans sağlar.

FPGA'larda Evrimsel Hesaplama Yöntemleri ve Donanım Tasarımındaki Yenilikler

FPGA'larda evrimsel hesaplama, donanımın kendi yapısını optimize ederek yeni çözümler üretmesini sağlar. Ancak tekrarlanabilirlik ve güvenilirlik sorunları nedeniyle insan mühendislerin rolü devam etmektedir.

Elektronik Bileşen Koleksiyonlarının İçeriği, Değeri ve Uygulama Alanları Üzerine İnceleme

Elektronik bileşen koleksiyonları, entegre devrelerden pasif elemanlara kadar çeşitli parçalar içerir. Değerleri bileşen türü, durumu ve uygulamalarına bağlıdır. Tasarım, prototipleme, sanat ve geri dönüşümde kullanılırlar.

4 Bit Tam Toplayıcı Tasarımı ve Dijital Elektronik Uygulamaları

4 bit tam toplayıcı, iki 4 bitlik sayıyı ve elde değerini toplayarak toplam ve yeni elde üretir. Mantık kapılarıyla tasarlanır ve sayısal elektronik eğitiminde temel bir bileşendir.

Geliştirme Yazılımı ve Çalışma Ortamı

Spartan II FPGA, günümüzde yaygın olarak kullanılan geliştirme yazılımları tarafından desteklenmemektedir. Xilinx ISE yazılımının 14.7 sürümü, bu entegreyi desteklemez ve destek sonlandırılmıştır. Bu nedenle, 10.1 veya daha eski sürümlerin kullanılması gerekmektedir. Bu eski yazılımların kurulumu ve çalıştırılması için Windows XP işletim sistemi veya sanal makine ortamı gerekmektedir. Bu durum, eski FPGA'larla çalışmayı teknik açıdan zorlaştırmaktadır.

Bu 10 özel keşfi yapanlar kendini gerçekten ayrıcalıklı hissediyor

devamını oku

El İle Bağlantı ve Tel Kullanımı

Adaptasyon sürecinde, entegre pinlerine ince bakır tellerle bağlantı yapılmıştır. Bu teller genellikle ince emaye kaplı bakır tellerdir ve hassas lehimleme gerektirir. Tellerin kısa devre yapmaması için dikkatli izole edilmesi ve düzenli yerleştirilmesi önemlidir. Bu tür manuel bağlantılar, karmaşık PCB tasarımlarına kıyasla daha fazla sabır ve el becerisi gerektirir.

Alternatif Prototipleme Yöntemleri

Kicad gibi açık kaynaklı PCB tasarım yazılımları kullanılarak, bu tür entegreler için breakout board (ara kart) tasarlanabilir. Bu kartlar, entegre pinlerini breadboard uyumlu hale getirir ve deneysel çalışmaları kolaylaştırır. Ayrıca, JLCPCB gibi uygun fiyatlı PCB üreticilerinden toplu üretim yapılabilir. Ancak, bazı kullanıcılar için manuel lehimleme ve el ile adaptasyon süreci, zihinsel olarak daha az yorucu ve daha keyifli olabilir.

Modern Bileşenlerdeki Zorluklar

Günümüzde çoğu entegre BGA (Ball Grid Array) paketlidir ve bu paketler manuel lehimleme için uygun değildir. Bu nedenle, eski tip entegrelerle çalışmak, hem bir avantaj hem de zorluk teşkil eder. Eski entegrelerin pin sayısı daha az ve erişimi daha kolaydır, ancak destek yazılımı ve donanım bulmak zor olabilir.

Sonuç Değerlendirmesi

Eski FPGA entegrelerinin adaptasyonu, teknik bilgi, sabır ve uygun donanım gerektirir. Yazılım desteğinin sınırlı olması ve eski işletim sistemlerine ihtiyaç duyulması, projeyi karmaşıklaştırır. Ancak, bu tür projeler, elektronik tasarım ve prototipleme becerilerini geliştirmek için değerli deneyimler sunar. Ayrıca, manuel adaptasyonun getirdiği estetik ve çalışma ritmi, bazı elektronik meraklıları için ayrı bir tatmin kaynağıdır.

"Bu tür projeler, karmaşık PCB tasarımlarından farklı olarak, zihinsel olarak daha az yorucu olabilir ve çalışma ritmi oluşturabilir."
