Arctyx Nano: Açık Kaynak FPGA Geliştirme Kartı Tasarımı ve Özellikleri

FPGA (Field Programmable Gate Array) teknolojisi, donanım programlamada esneklik ve özelleştirme imkanı sunar. Bu teknolojiye giriş yapmak isteyenler için Arctyx Nano adlı açık kaynaklı bir geliştirme kartı tasarlanmıştır. Bu kart, düşük maliyetli ve kullanıcı dostu yapısıyla dikkat çeker.

Arctyx Nano'nun Teknik Özellikleri

Arctyx Nano, Lattice firmasının ICE40-UP5K FPGA'sını kullanır. Bu FPGA, düşük güç tüketimi ve küçük form faktörü ile bilinir. Kart ayrıca RP2350A mikrodenetleyicisini içerir ve Raspberry Pi Pico ile uyumlu bir form faktörüne sahiptir. Tasarımda 6 adet LED ve 1 adet RGB LED bulunmaktadır. Tüm pinler, her iki entegre devrede de aktif olarak kullanılmıştır, bu da kartın fonksiyonellik açısından optimize edildiğini gösterir.

Ayrıca Bakınız

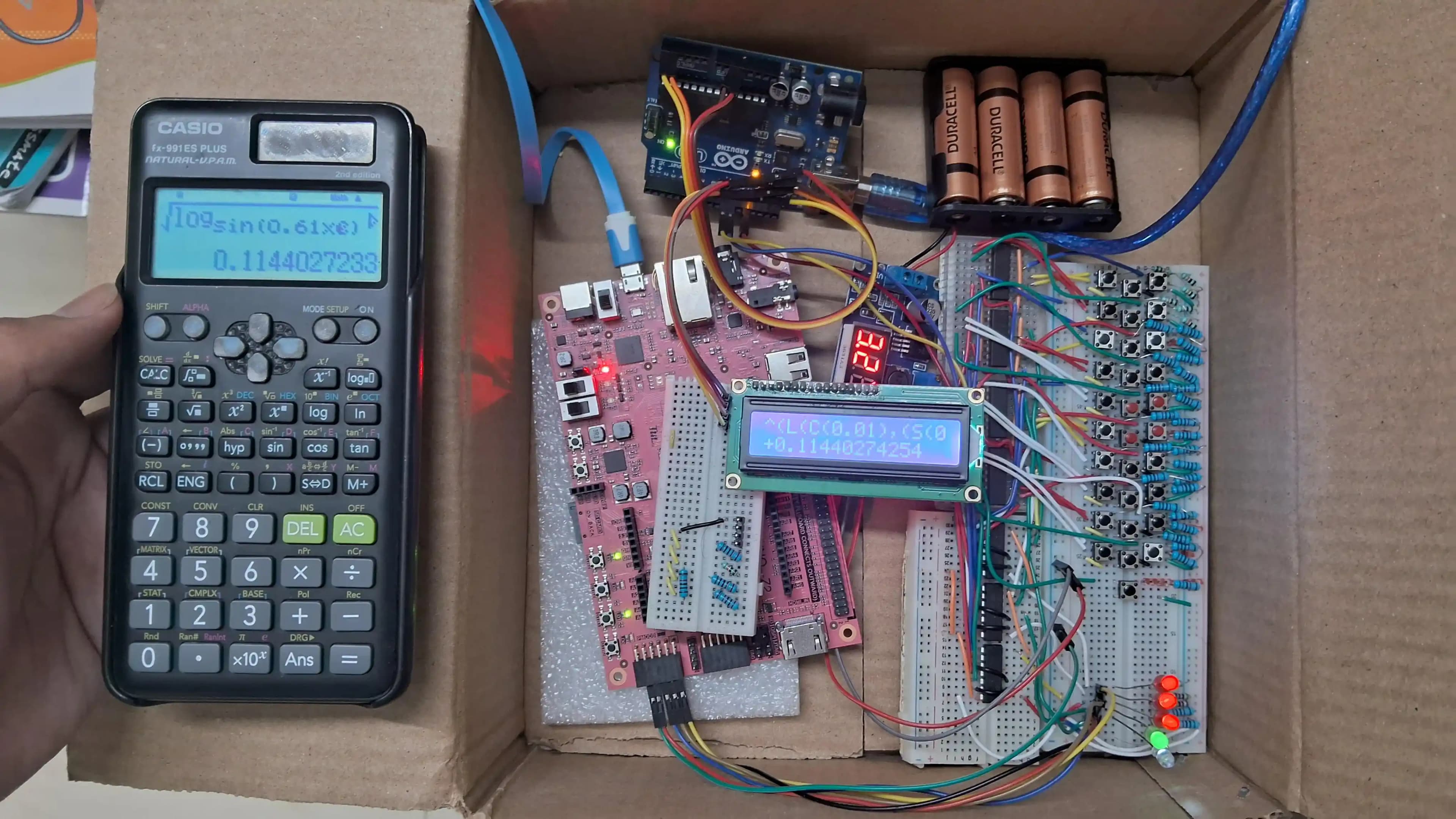

FPGA Tabanlı Hesap Makinesi Tasarımı: Donanım Programlama ve Matematiksel İşlemler
