Kompakt Ayrık Voltaj Regülatörü Tasarımında Isı Yönetimi ve Uygulama Detayları
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Tasarımın Amacı ve Temel Çalışma Prensibi

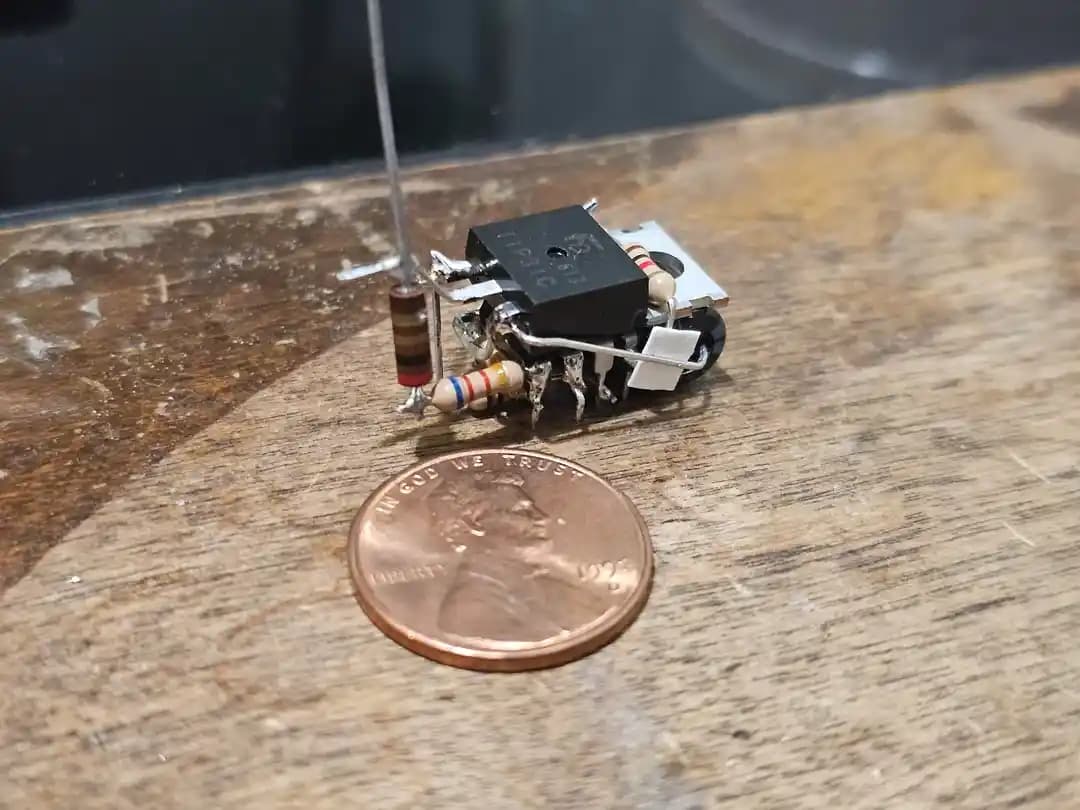

Bu tasarım, standart güç kaynağını değil, yük üzerindeki voltajı düzenlemek amacıyla geliştirilmiş bir lineer voltaj regülatörüdür. Regülatör, yük ile toprak arasına seri olarak yerleştirilir ve örneğin 12V besleme gerilimi ve bir fan yükü için, fan üzerindeki gerilimi 5V olarak sabitlemek üzere tasarlanmıştır. Bu durumda regülatör üzerinde 7V düşer ve böylece yük üzerinde istenen gerilim sağlanır.
Tasarımda op-amp, transistör üzerindeki gerilimi referans gerilimle karşılaştırarak transistörün akımını ayarlar. Bu temel lineer regülatör prensibi, devrenin çalışma mantığını oluşturur. Tasarımda kullanılan bileşen sayısı sınırlıdır ve basit bir devre yapısı tercih edilmiştir.
Ayrıca Bakınız
Isı Yönetimi ve Termal Tasarımın Önemi
Tasarımda ısı yönetimi genellikle kritik bir konudur. Ancak bu özel uygulamada regülatörün sadece 15 saniye boyunca çalışması ve nadiren aktif olması nedeniyle, ısı dağılımı ve termal yönetim öncelikli bir sorun olarak değerlendirilmemiştir. Bu kısa çalışma süresi, bileşenlerin aşırı ısınmasını önler ve ısı birikimi minimum seviyede kalır.
Buna rağmen, lineer regülatörün ısıyı doğrudan kapasitör gibi hassas bileşenler üzerinden dağıtması genellikle önerilmez. Kapasitörün regülatörün ısı yayıcısına (heatsink) çok yakın yerleştirilmesi ve tabının kapasitör üzerinde olması, termal stres ve bileşen ömrü açısından risk oluşturabilir. Ancak burada, kısa süreli kullanım ve düşük çalışma sıklığı nedeniyle bu risk tolere edilmiştir.
Kullanılan kapasitörün elektrolitik tipte olduğu ve ısıya karşı hassas olduğu belirtilmiştir. Testlerde regülatörün yaklaşık 76°C'ye kadar ısındığı gözlemlenmiştir. Bu sıcaklık, kısa süreli kullanım için kabul edilebilir seviyededir ancak uzun süreli veya sürekli kullanımda bileşenlerin zarar görme ihtimali yüksektir.
Devre Tasarımı ve Bileşen Seçimi
Regülatörde zener diyot voltaj referansı olarak kullanılmıştır. Devrede yalnızca bir adet kapasitör bulunmakta ve bu kapasitör giriş tarafına yerleştirilmiştir. Yük tarafında ise zaten bir kapasitör mevcut olduğundan, regülatöre ek kapasitör eklenmemiştir.
Devrede osilasyonlar minimal düzeydedir ve uygulama açısından önemli bir sorun teşkil etmemektedir. Ayrıca, devrenin hassas bir regülatör olmadığı, toleransların geniş olduğu ve bu nedenle küçük voltaj kaymaları tolere edilebileceği belirtilmiştir.
Bazı yorumlarda LM337 gibi negatif voltaj regülatörlerinin alternatif olarak kullanılabileceği önerilmiştir. Ancak mevcut tasarım, özel bir uygulama için hızlı ve ekonomik çözüm olarak tercih edilmiştir.
Uygulama Alanı ve Kullanım Koşulları
Bu regülatör tasarımı, kısa süreli ve nadiren aktif olacak bir uygulama için geliştirilmiştir. Uzun süreli veya sürekli çalışma gerektiren uygulamalarda termal tasarımın yetersizliği ve bileşenlerin ömrü sorun yaratabilir.
Tasarımcı, bu çözümü geçici ve hızlı bir çözüm olarak tanımlamış, ancak geçici çözümlerin genellikle kalıcı hale geldiğine dikkat çekmiştir. Bu nedenle ileride tasarımın iyileştirilmesi gerekebilir.
Sonuç ve Değerlendirme
Kompakt ve basit yapısıyla dikkat çeken bu ayrık voltaj regülatörü, kısa süreli çalışma ve düşük kullanım sıklığı koşullarında yeterli performans göstermektedir. Ancak ısı yönetimi ve bileşen yerleşimi açısından endüstriyel standartların altında kalmaktadır. Kapasitörün ısı yayıcı üzerinde bulunması ve termal izolasyonun yetersizliği, uzun vadede güvenilirlik sorunları doğurabilir.
Bu tür tasarımlar, özellikle hızlı prototipleme ve düşük maliyetli çözümler için tercih edilebilir. Ancak kalıcı ve güvenilir uygulamalar için daha iyi termal tasarım ve bileşen seçimi gereklidir.
"Isı yönetimi bu tasarımda kritik değil çünkü cihaz sadece 15 saniye çalışıyor ve uzun aralıklarla kullanılıyor. Bu yüzden termal tasarımda bazı tavizler verildi." - Tasarımcı
Kaynaklar
Reddit Elektronik Topluluğu Tartışması: Compact Discrete Voltage Regular I Made
