Entegre Devrelerin Die ve Kasa Boyutları Arasındaki Farklar

Entegre devrelerde (IC) die olarak adlandırılan yarı iletken çip ile dış kasa (paket) boyutları arasında önemli farklar olabilir. Bu farklar, genellikle kullanılan paketleme teknolojisi, pin sayısı ve pin aralıkları gibi teknik gereksinimlerden kaynaklanır. Özellikle eski teknoloji DIP (Dual Inline Package) paketlerde, die boyutu oldukça küçük kalırken, dış kasa boyutu pinlerin standart aralıklarla yerleştirilmesi ve kullanım kolaylığı için büyük tutulur.

Paketleme Teknolojilerinin Etkisi

DIP paketler, pinlerin elle lehimlenebilmesi ve breadboard gibi prototip kartlarına kolayca takılabilmesi için standart pin aralıklarına sahiptir. Bu nedenle, pin sayısı arttıkça paket boyutu da büyür. BGA (Ball Grid Array) gibi modern paketleme yöntemleri ise çok daha küçük pin aralıkları ve çok katmanlı PCB tasarımları gerektirir. Bu sayede die boyutuna yakın paket boyutları elde edilebilir. Ancak BGA ve benzeri paketler, karmaşık tasarım ve üretim süreçleri nedeniyle eski dönemlerde yaygın değildi.

Ayrıca Bakınız

N Kanal FET'lerle Küçük Boyutlu Full Adder Tasarımı ve Teknik İncelemesi

CSD15380F3 N kanal FET ve 0402 dirençlerle yapılan mini full adder tasarımı, düşük güç tüketimi ve küçük boyut avantajları sunuyor. Tasarımda kapı dirençleri ve ESD koruması gibi teknik detaylar tartışılıyor.

Modern Elektroniğin Temeli: Silikon Wafer Nedir ve Kullanım Alanları Nelerdir?

Silikon waferlar, mikroçip üretiminde temel platform olarak kullanılan ince disklerdir. Üretim süreci, test aşamaları ve farklı kullanım alanlarıyla modern teknolojinin vazgeçilmez parçalarıdır.

Entegre Devrelerin Güvenli Saklanması İçin Antistatik Köpük Kullanımı ve ESD Önlemleri

Entegre devrelerin statik elektrikten zarar görmesini önlemek için siyah antistatik köpük kullanımı önemlidir. Yanlış malzeme seçimi, bileşenlerde kalıcı hasara yol açabilir. Doğru saklama yöntemleri elektronik bileşenlerin ömrünü artırır.

Entegre Devrelerde Die ve Paket Boyutları Arasındaki Farkların Teknik Analizi

Entegre devrelerde die ile dış kasa boyutları arasındaki farklar paketleme teknolojisi, pin sayısı ve mekanik gereksinimlerden kaynaklanır. Bu farklar üretim ve tasarım süreçlerinde önemli rol oynar.

Yarı İletken Üretiminde Wafer Boyutlarının Tarihsel Gelişimi ve Teknolojik İlerlemeler

Yarı iletken üretiminde wafer boyutlarının 1960'lardan günümüze artışı, üretim verimliliğini ve maliyetleri etkileyen teknolojik gelişmelerle birlikte ele alınmaktadır.

George Philbrick ve İlk Operasyonel Amplifikatörlerin Tarihçesi ve Teknik Özellikleri

1950'lerde George Philbrick tarafından geliştirilen ilk operasyonel amplifikatörler, tüpler ve diskret bileşenlerle yüksek hassasiyet sağladı. Bu modüller analog elektronik hesaplamalarda devrim yarattı ve günümüzde de temel bileşenler arasında yer alıyor.

IBM Metal Modüllerinde Flip Chip Teknolojisi: Tarihçesi ve Teknik Özellikleri

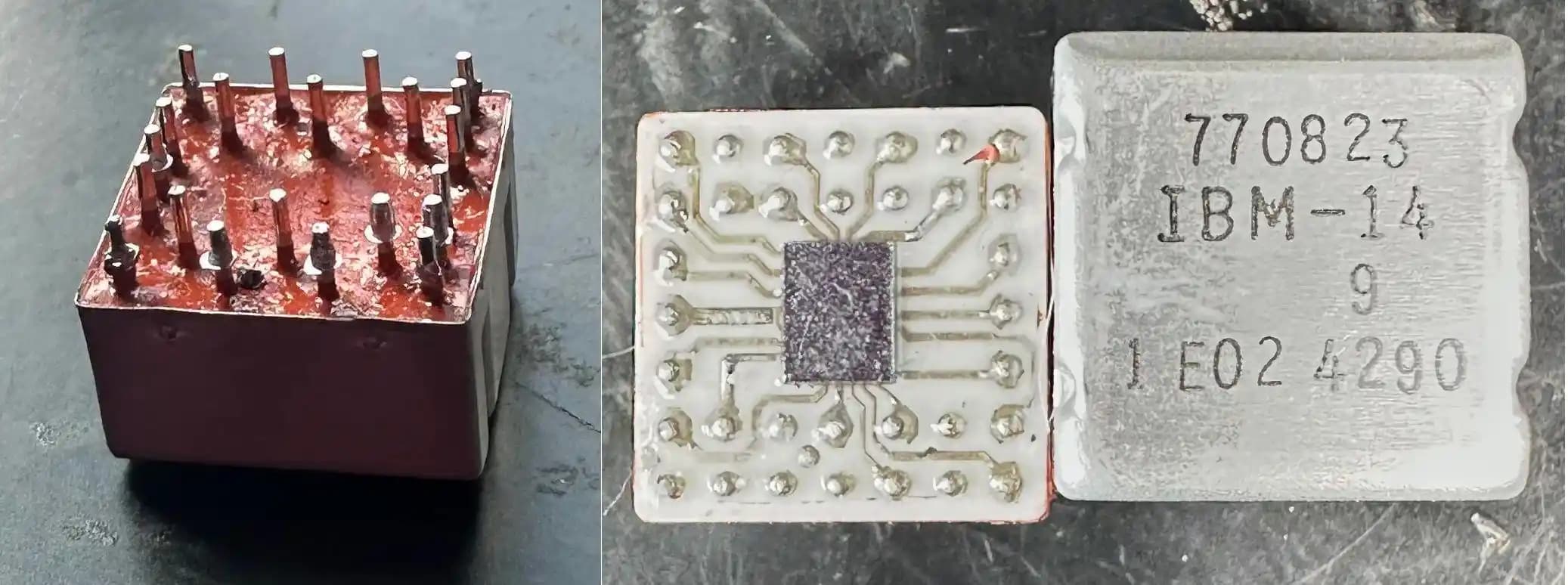

IBM'in metal modüllerinde kullanılan flip chip teknolojisi, silikon die'nin doğrudan alt tabakaya lehimlenmesiyle yüksek pin sayısı, gelişmiş sinyal iletimi ve termal yönetim sağlar. MST modüller, SLT modüllere göre daha gelişmiş paketleme sunar.

Entegre Devrelerden Silikon Die'ların Çıkarılması ve Teknik Değerlendirmesi

Entegre devrelerden silikon die'ların çıkarılması, teknik bilgi ve estetik açıdan önemli bir süreçtir. Bu işlem, elektronik bileşenlerin iç yapısını anlamak ve sergilemek için yapılır.

Die Boyutunun Sınırlamaları

Die boyutları genellikle entegre devrenin fonksiyonelliği ve üretim teknolojisi ile sınırlıdır. Örneğin, Intel Atom işlemcilerinin ilk nesillerinde die boyutları o kadar küçüktü ki, 11 tanesi bir kuruşun üzerine sığabiliyordu. Ancak bu işlemciler için gereken chipset ve güney köprüsü gibi diğer bileşenlerin die ve paket boyutları daha büyüktü. Ayrıca, mikroişlemcilerde giriş/çıkış (IO) pad sayısı ve paketleme kısıtlamaları, die boyutunu ve dolayısıyla entegre devrenin kapasitesini etkiler.

Bu 10 ürüne sahip olmak artık bir statü sembolü

devamını oku

Boyut Farkının Nedenleri

Dış kasadaki boşluklar genellikle "boşa alan" olarak görülse de, bu alanlar pinlerin standart aralıklarla yerleştirilmesi, mekanik dayanıklılık ve kullanım kolaylığı için gereklidir. Ayrıca, die üzerindeki bağlantı noktalarının dış dünyaya bağlanması için bu alanlar zorunludur. Kablosuz die içi veri aktarımı gibi teknolojiler henüz yaygınlaşmadığı için, pinlerin fiziksel olarak dışarı çıkarılması gereklidir.

Tarihsel ve Teknik Perspektif

1990'larda taşınabilir bilgisayarlarda yaygın olarak kullanılan DIP paketler, günümüzde yerini daha küçük ve karmaşık paketleme teknolojilerine bırakmıştır. Bu gelişmeler, PCB tasarımında ve devre entegrasyonunda önemli değişikliklere yol açmıştır. Örneğin, LGA1700 gibi büyük BGA paketler, çok sayıda güç ve toprak pini içerirken, izleme ve lehimleme açısından zorluklar yaratır. Buna karşın, DIP paketlerin basitliği ve el ile lehimlenebilirliği bazı uygulamalarda tercih edilmeye devam etmektedir.

İlginç Detaylar ve Gözlemler

Bazı entegre devreler ışık altında küçük akımlar üretebilir; bu durum, eski Raspberry Pi modellerinde ışık hassasiyeti sorunlarına yol açmıştır. Ayrıca, die'nin mikroskop altında incelenmesi, entegre devrelerin iç yapısı ve teknolojik gelişmeler hakkında detaylı bilgi sağlar. Die'nin yüksek sıcaklıklarda ısıtılması, dış kasa malzemesinin kırılganlaşmasına ve die'nin zarar görmeden ayrılmasına olanak tanır.

"Entegre devrelerin die ve paket boyutları arasındaki fark, sadece fiziksel boyut meselesi değil; aynı zamanda üretim, kullanım ve tasarım süreçlerinin karmaşık bir yansımasıdır."

Bu farklılıkların anlaşılması, elektronik tasarım ve üretim süreçlerinde önemli bir perspektif sağlar. Paketleme teknolojilerindeki ilerlemeler, die boyutunu küçültürken aynı zamanda daha karmaşık ve yüksek performanslı entegre devrelerin geliştirilmesine olanak tanımaktadır.
