Okul Projesi İçin Mono Amplifikatör Tasarımı ve Uygulaması

Bir okul projesi kapsamında geliştirilen mono amplifikatör, temel elektronik prensiplerine uygun olarak tasarlanmış ve uygulanmıştır. Proje, hem teknik hem de estetik açıdan çeşitli detaylar içermektedir.

Amplifikatörün Teknik Özellikleri

Amplifikatör, yaklaşık 25 watt güç çıkışı sağlayan AB sınıfı bir tasarıma sahiptir. 6 ohm yükte 25 watt, 8 ohm yükte ise 19 watt güç çıkışı vermektedir. 4 ohm yük bağlandığında kazanç düşürülmelidir, aksi halde amplifikatör zarar görebilir. Toplam harmonik distorsiyon (THD) hakkında kesin veri bulunmamaktadır çünkü spektrum analizörü kullanılmamıştır.

Girişte beklenmedik yüksek sinyal seviyeleriyle başa çıkmak için transkonduktans amplifikatör kullanılmıştır. Bu yöntem, voltajdan akıma dönüşüm yaparak ikinci aşamadaki sinyalin daha doğru çoğaltılmasını sağlar ve giriş kliplenmesi sorununu önler. Douglas Self'in şemaları bu tasarım yaklaşımına örnek teşkil etmektedir.

Ayrıca Bakınız

Amplifikatör Arızaları, Onarım Süreçleri ve TO-220 Transistör Soğutma Yöntemleri

Amplifikatörlerde sıkça karşılaşılan güç kaynağı ve transistör arızaları, onarım sürecinde dikkat gerektirir. TO-220 transistörlerin soğutma yöntemleri ve devre kartı hasarları tamirin başarısını etkiler.

1963 Model Antika Tüp Amplifikatörlerin Onarımı ve Restorasyon Süreçleri

1963 model antika tüp amplifikatörlerin onarımında güç kaynağı, kondansatörler ve potansiyometrelerin durumu kritik öneme sahiptir. Estetik ve sağlık açısından dikkat edilmesi gerekenler de ele alınmıştır.

Rod Elliott'in P3A ve P33 Devreleriyle Güç Amplifikatörü Tasarımı ve Uygulaması

Rod Elliott'in P3A ve P33 devreleri temel alınarak yapılan güç amplifikatörü projesinde PCB tasarımı, bileşen seçimi, topraklama ve performans detayları ele alınmaktadır.

Divisat 20 Db Line Amplifier ile Sinyal Gücünü Artıran Çözüm ve Kullanım İpuçları

Divisat 20 Db Line Amplifier, uzun kablo hatlarında sinyal kaybını azaltır ve yayın kalitesini yükseltir, yüksek frekanslarda stabil performans sağlar, kolay entegre edilir ve kullanıcı deneyimini iyileştirir.

Aiwa MSBTU-600 Hi-Fi Müzik Seti: Üstün Ses Kalitesi ve Çok Yönlü Bağlantı Seçenekleriyle

Aiwa MSBTU-600, 100 W güç, Bluetooth 5.3, FM radyo, USB MP3, şık tasarım ve dayanıklı yapısıyla üstün ses ve çok yönlü bağlantı sunar.

2005 Yapımı PA Amplifikatöründe Polyester Kapasitör Arızası ve Teknik İncelemesi

2005 model bir PA amplifikatöründeki polyester kapasitörün yapısal bozulması ve yanmış dirençlerin etkisi detaylı incelenmiştir. Uzun süreli kullanımda elektronik bileşenlerin arıza riskleri ele alınmıştır.

DIY Amplifikatör Kartı Tasarımı: Sınıf D ve AB Entegre Devrelerde Temel Tasarım İlkeleri

Amplifikatör kartı tasarımı, elektronik bilgi ve deneyim gerektirir. Sınıf D ve AB entegrasyonları, ısı yönetimi, PCB tasarımı ve mikrodenetleyici entegrasyonu gibi önemli konular ele alınmaktadır.

Dremel ile Yapılan PCB Audio Güç Amplifikatöründe Stabilite ve Performans İyileştirmeleri

Dremel kullanılarak yapılan PCB audio güç amplifikatöründe stabiliteyi artırmak için bypass kondansatörleri, düşük geçiren filtre ve geri besleme ağı eklenmiştir. Performans ve ses kalitesi iyileştirilmiştir.

Tasarım ve Uygulama Detayları

Amplifikatörün kasası, grup üyelerinden biri tarafından 3D yazıcı ile üretilmiş ve diğer üye tarafından boyanmıştır. Bu yöntem, projeye fabrikasyon görünümü kazandırmıştır. Kablo yönetimi düzenli ve temizdir, bu da cihazın profesyonel görünmesine katkı sağlamıştır.

Cihazda kullanılan potansiyometre ve vida terminal bağlantıları olumlu karşılanmıştır. Ancak açma-kapama anahtarının tasarımı için daha estetik çözümler önerilmiştir. Kasanın üstünde bulunan IKEA marka kulp, kullanışlılık ve estetik açıdan beğenilmiştir.

Herkesin 'Bunu nereden buldun?' diye sorduğu 10 dikkat çekici ürün

devamını oku

Soğutma ve Topraklama

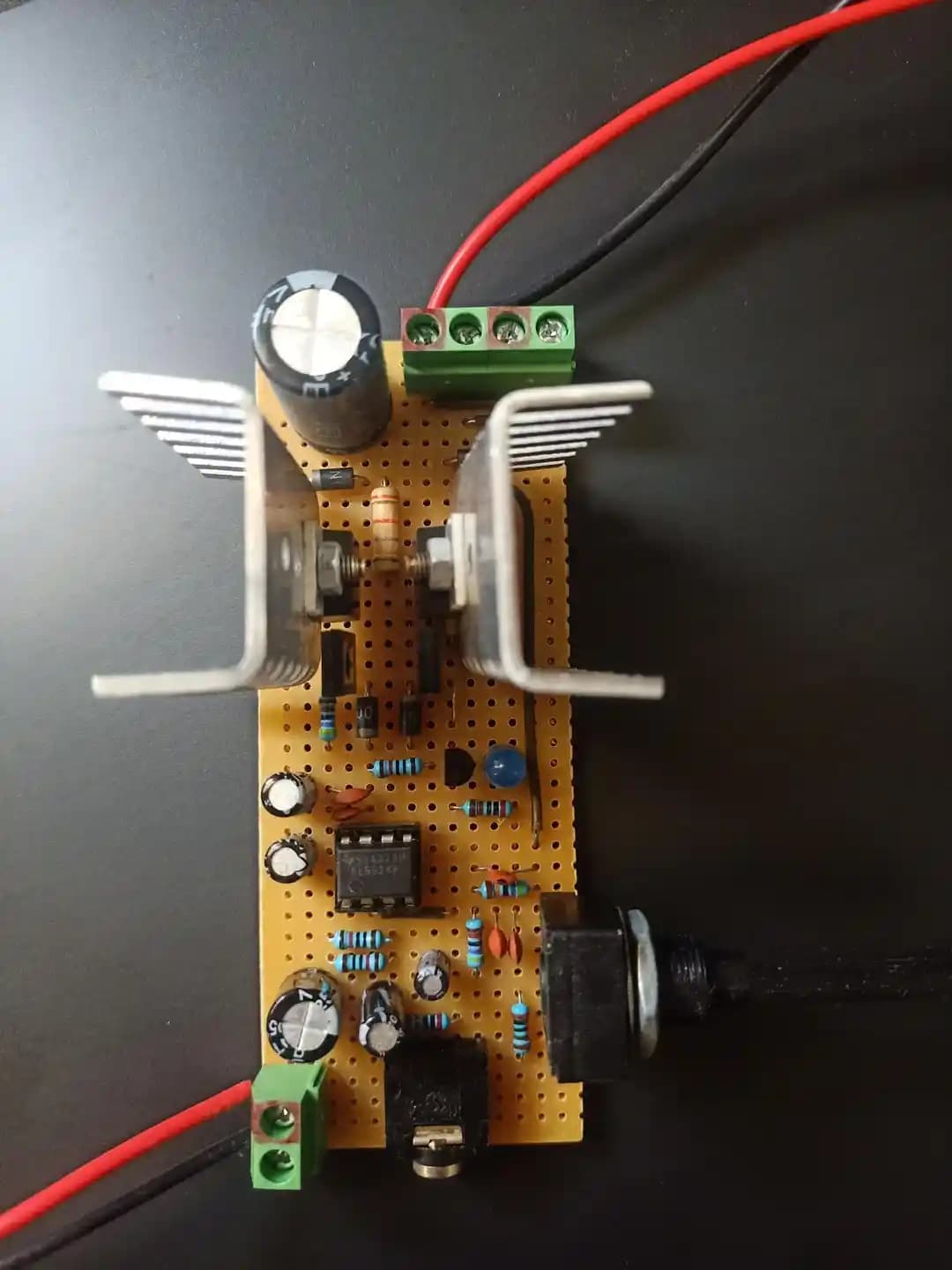

Amplifikatörde transistörler için küçük ısı emiciler kullanılmıştır. Ancak, TO-220 paketli transistörler için daha büyük ısı emicilerin veya ısı barlarının eklenmesi önerilmektedir. Bu, cihazın daha verimli soğutulmasını sağlar ve uzun ömürlülüğünü artırır.

Topraklama konusunda, cihazın şasisi topraklanmamıştır. Bu durum, ilk proje için kabul edilebilir olmakla birlikte, ilerleyen tasarımlarda şasi topraklaması veya yıldız topraklama yöntemi ile güvenlik ve performans artırılabilir.

Geliştirme ve İleriye Dönük Planlar

Proje sahibi, daha büyük ve daha temiz iç yapıya sahip bir amplifikatör tasarlamayı planlamaktadır. Bu yeni versiyon, baskı devre kartı (PCB) ve regüleli güç kaynağı kullanacak ve tek beslemeli AB sınıfı amplifikatör olacaktır. Bu tasarım, 1960'ların sonlarından beri nadir kullanılan bir yöntemdir ve uygun transformatör bulunarak uygulanacaktır.

Ayrıca, açma sırasında cihazda duyulan "thump" sesi üzerinde çalışılacak ve giderilmeye çalışılacaktır.

Giriş ve Çıkış Yönetimi

Amplifikatörün girişinde, standart AUX girişinin gevşekliği nedeniyle yüksek giriş sinyallerinin yönetimi önemlidir. Transkonduktans amplifikatör kullanımı bu sorunu çözmektedir. Ayrıca, aşırı giriş sinyalleri amplifikatörün VAS (Voltage Amplification Stage) aşamasını zarar verebileceğinden dikkatli olunmalıdır.

Sonuç

Bu mono amplifikatör projesi, temel elektronik prensiplerinin uygulanması, tasarım ve üretim süreçlerinin öğrenilmesi açısından önemli bir deneyim sunmaktadır. 3D yazıcı kullanımı, detaylı kablo yönetimi ve uygun bileşen seçimi ile proje, hem teknik hem de görsel açıdan başarılı bir örnek teşkil etmektedir. İleriye dönük geliştirmelerle daha profesyonel ve performanslı cihazlar üretmek mümkündür.

"Projede kullanılan transkonduktans amplifikatör ve 3D yazıcı ile üretilmiş kasa, cihazın hem teknik hem de estetik açıdan başarılı olmasını sağlamıştır."
