PA Amplifikatörlerinde Polyester Kapasitör Arızaları ve İncelenmesi

2005 tarihli bir PA amplifikatöründe karşılaşılan sıra dışı bir arıza, elektronik bileşenlerin yaşlanma ve kullanım süreçlerinde ortaya çıkabilecek beklenmedik hasar türlerine ışık tutmaktadır. Bu amplifikatörde bulunan ve "CAP MYLAR .1 UF 5% 100V" olarak tanımlanan kapasitör, metal film ya da polyester kapasitör kategorisindedir.

Polyester Kapasitörlerin Özellikleri ve Kullanımı

Polyester kapasitörler, metal film kapasitörler olarak da bilinir ve genellikle dayanıklılıkları ile tercih edilirler. Bu kapasitörler, katmanlı metal film yapısı sayesinde yüksek stabilite ve düşük kayıp sağlarlar. Elektronik devrelerde sinyal filtreleme, zamanlama ve enerji depolama gibi kritik görevlerde kullanılırlar.

Ayrıca Bakınız

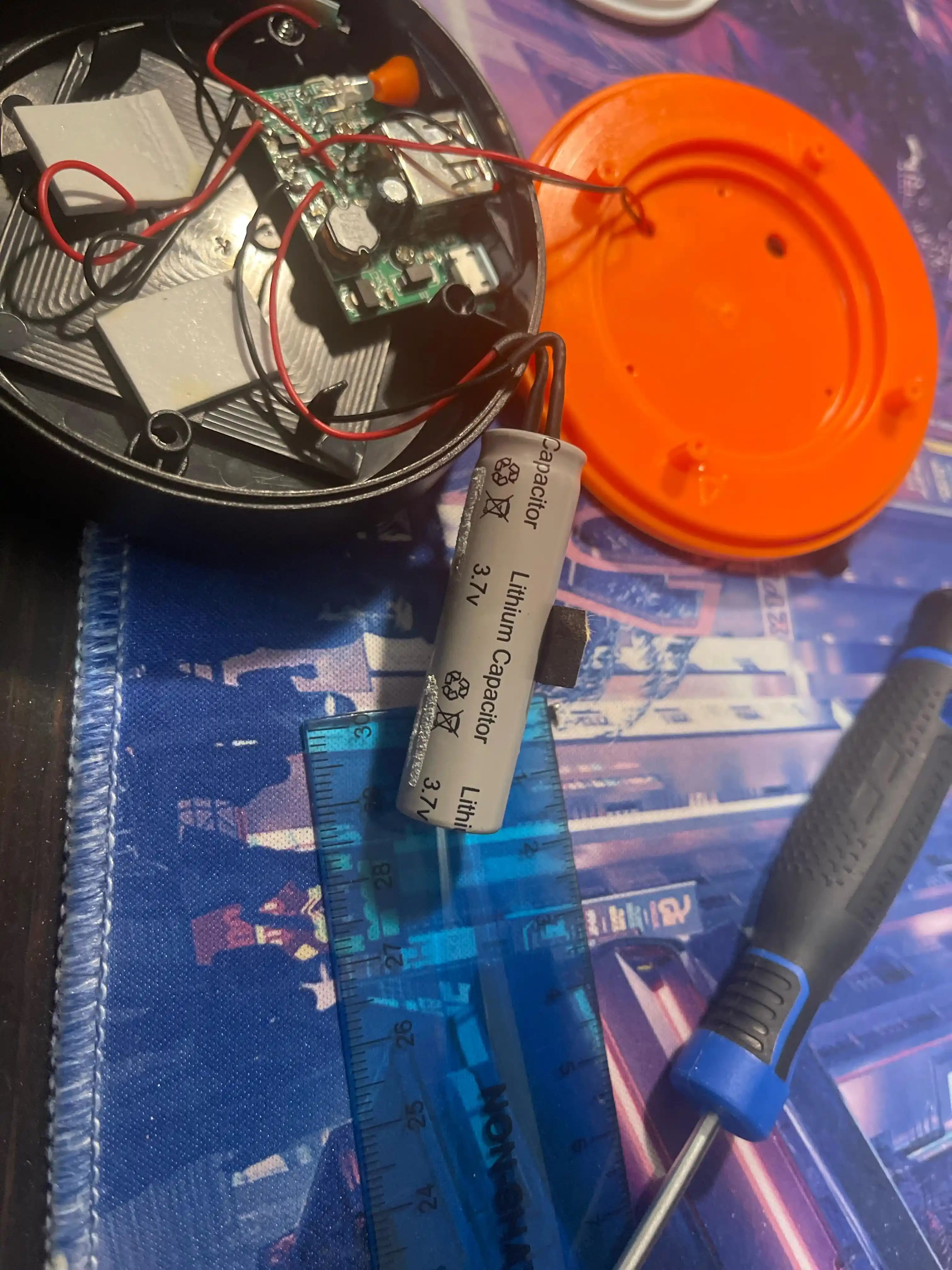

Lityum İyon Kapasitörler ve Geleneksel Lityum İyon Piller Arasındaki Temel Farklar ve Kullanım Alanları

Lityum iyon kapasitörler, pil ve kapasitör teknolojilerinin avantajlarını birleştirerek yüksek güç ve enerji yoğunluğu sunar. Ancak, görünüş benzerliği nedeniyle pillerle karışabilirler ve doğru tanımlama için detaylı analiz gereklidir.

2005 Yapımı PA Amplifikatöründe Polyester Kapasitör Arızası ve Teknik İncelemesi

2005 model bir PA amplifikatöründeki polyester kapasitörün yapısal bozulması ve yanmış dirençlerin etkisi detaylı incelenmiştir. Uzun süreli kullanımda elektronik bileşenlerin arıza riskleri ele alınmıştır.

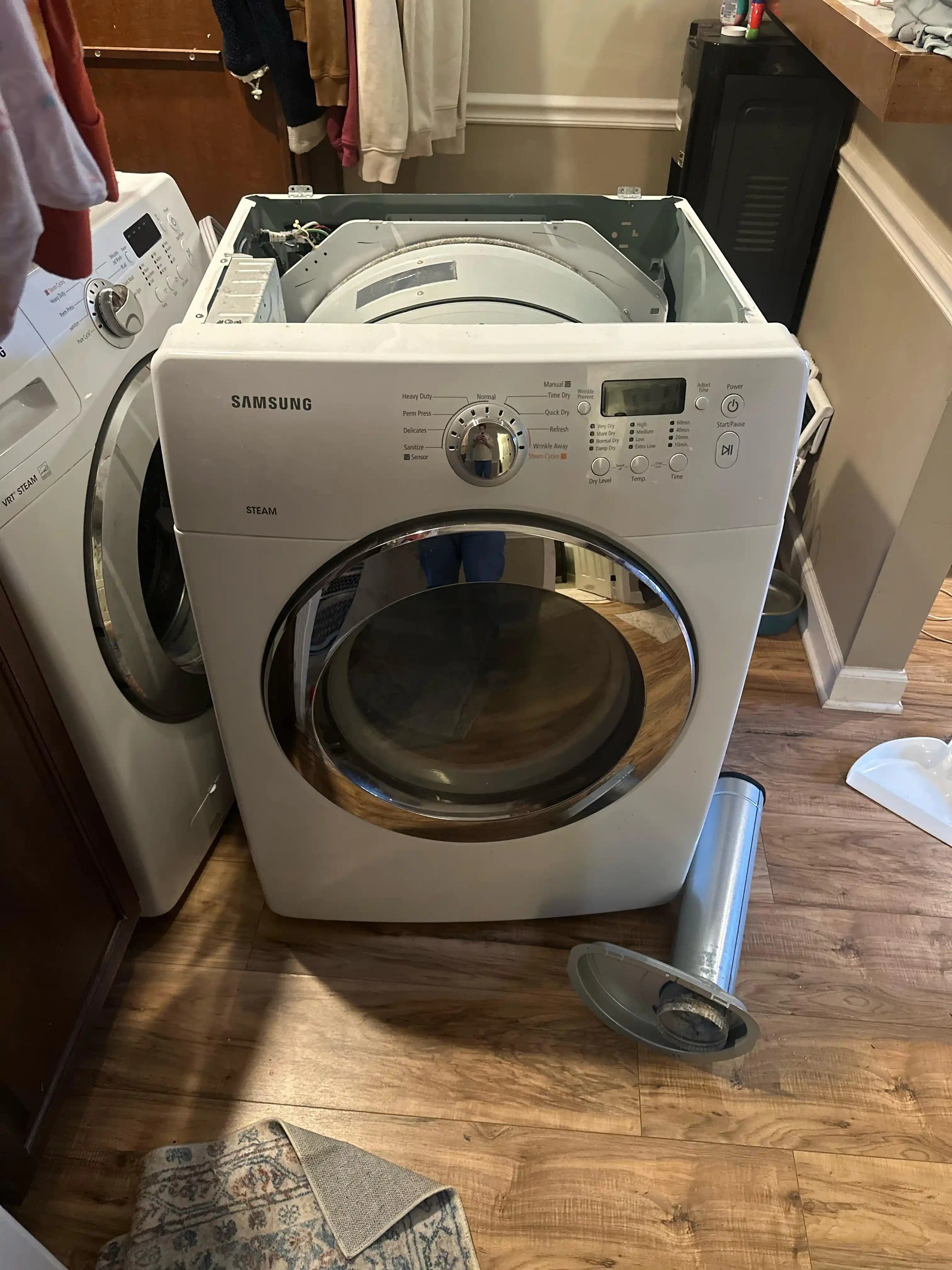

Samsung Kurutucularda Tambur Dönmeme Sorunu ve Motor, Sigorta, Kapasitör Kontrolleri

Samsung kurutucularda tamburun dönmemesi genellikle motor arızasıyla ilişkilidir. Motor, termal sigorta, kapasitör ve kapı anahtarı gibi bileşenlerin sistematik kontrolü arızanın doğru teşhisi için gereklidir.

Buzdolabı İnverter Devrelerinde Dead Bug Onarımı ve Termal Tasarımın Rolü

Buzdolabı inverter devrelerinde dead bug onarımı ve termal tasarım, bileşen ömrünü uzatır ve enerji verimliliğini artırır. SCR ısısı ve soğutma sorunları kritik öneme sahiptir.

Giyilebilir Teknolojide PCB Tasarımında Estetik ve Fonksiyonellik Dengesi

Giyilebilir teknoloji için PCB tasarımında iz açısı, decoupling kapasitör yerleşimi ve elektromanyetik uyumluluk gibi faktörler performans ve estetiği etkiler. Tasarımda teknik ve görsel denge sağlanır.

Güç Kaynağı Tasarımında Bileşen Seçimi, Koruma ve Performans İyileştirme Yöntemleri

Güç kaynağı tasarımında regülatör seçimi, kapasitörlerin doğru kullanımı, diyotların hızlı anahtarlaması ve filtreleme teknikleriyle performans ve güvenlik artırılır. Malzeme seçimi ve hesaplamalar kritik rol oynar.

Klima Kondansatör Ünitesinde Yüksek Sesli Kekeme Gürültüsünün Nedenleri ve Çözüm Yolları

Klima kondansatör ünitesindeki yüksek sesli kekeme gürültüsü genellikle kompresör arızasından kaynaklanır. Bu sorun, mekanik ve elektriksel nedenlerle oluşur ve hızlı müdahale gerektirir. Garanti kapsamındaki sistemlerde parça değişimi mümkün olsa da işçilik ve gaz dolumu maliyetleri olabilir.

Elektronik Devrelerde Doğru Decoupling Kapasitör Seçimi ve 100nF Kapasitörlerin Sınırları

Elektronik devrelerde decoupling kapasitörlerinin performansı, nominal değerlerin yanı sıra paket boyutu, dielektrik tipi ve devre yerleşimi gibi faktörlere bağlıdır. 100nF kapasitörler yüksek frekanslarda avantajlı olabilirken, 1µF kapasitörler düşük frekanslı gürültü filtrelemede etkilidir.

Gözlemlenen Arıza ve Yapısal İnceleme

İncelenen kapasitör, alışılmışın dışında, katmanlı metal yapısının belirgin şekilde bozulduğu ve dış yüzeyinde kabarmalar, çatlaklar veya kesilmiş gibi görünen bir dokuya sahiptir. Bu durum, kapasitörün iç yapısında ciddi bir mekanik veya termal hasar olduğunu göstermektedir.

"Neredeyse çapraz kesilmiş dört iletkenli bir şerit kablo gibi görünüyor..." ifadesi, kapasitörün normal yapısının dışına çıkmış olduğunu vurgulamaktadır.

Bu tür bir arıza, polyester kapasitörlerde nadiren görülür ve genellikle aşırı ısınma, voltaj stresleri veya üretim hatalarına bağlı olabilir.

Herkesin kalbini fetheden 10 sevimli ürün

devamını oku

Diğer Bileşenlerin Durumu ve Arıza İlişkisi

Amplifikatörde aynı tipte üç adet kapasitör bulunmakta ve sadece bir tanesi bu şekilde hasar görmüştür. Diğer kapasitörler sağlamdır. Ayrıca, iki adet direnç yanmış durumdadır. Bu dirençlerin yanması, devrede aşırı akım veya voltaj dalgalanması olduğuna işaret eder ve kapasitörün arızalanmasına dolaylı olarak katkı sağlamış olabilir.

Yaşlanma ve Elektronik Bileşen Arızaları

2005 tarihli bu bileşen, yaklaşık 20 yıllık bir kullanım sürecine sahiptir. Elektronik bileşenlerin yaşlanması, izolasyon malzemelerinin bozulması, iç yapının mekanik streslere maruz kalması gibi faktörlerle arıza riskini artırır. Polyester kapasitörler genellikle uzun ömürlü olsalar da, bu örnekte görülen hasar, uzun süreli kullanımda bileşenlerin beklenmedik şekillerde bozulabileceğini göstermektedir.

Sonuç ve Teknik Değerlendirme

Bu vaka, polyester kapasitörlerin dayanıklılığına rağmen, belirli koşullar altında ciddi yapısal hasar alabileceğini ortaya koymaktadır. Ayrıca, yanmış dirençlerin varlığı, devredeki diğer bileşenlerin de arızaya katkıda bulunabileceğini göstermektedir. Elektronik devrelerin bakım ve test süreçlerinde, özellikle uzun süreli kullanımdan sonra, bu tür bileşenlerin dikkatle incelenmesi gereklidir.

Bu tür arızalar, sadece bileşenin kendisinden değil, devredeki diğer elemanların durumundan ve çalışma koşullarından da etkilenir. Dolayısıyla, kapsamlı bir arıza analizi yapılmadan sadece tek bir bileşenin değiştirilmesi sorunu çözmeyebilir.

Kaynak: Reddit r/electronics, 2005 yapımı PA amplifikatöründe polyester kapasitör arızası tartışması.
