Elektronik Onarımlarda Kapasitör Seçimi ve Uygulama Riskleri

Elektronik cihazların onarımında kapasitör değişimi sıkça karşılaşılan bir işlemdir. Ancak, kapasitörün boyutu, teknik özellikleri ve devre kartına uyumu, onarımın başarısını doğrudan etkiler. Yanlış boyutta veya teknik özellikleri uygun olmayan bir kapasitör kullanımı, devre kartındaki padlerin zarar görmesine ve cihazın kalıcı hasar almasına neden olabilir.

Kapasitör Boyutu ve Devre Kartı Uyumu

Bir kapasitörün fiziksel boyutu, devre kartındaki padlerle uyumlu olmalıdır. Kapasitörün büyük olması, padlerin mekanik olarak zarar görmesine yol açabilir. Bu durum, özellikle yüzey montajlı (SMD) kapasitörlerde daha kritik bir hal alır çünkü padler küçük ve hassastır. Padlerin zarar görmesi, lehimleme işlemini zorlaştırır ve devre kartının işlevselliğini olumsuz etkiler.

Ayrıca Bakınız

Lityum İyon Kapasitörler ve Geleneksel Lityum İyon Piller Arasındaki Temel Farklar ve Kullanım Alanları

Lityum iyon kapasitörler, pil ve kapasitör teknolojilerinin avantajlarını birleştirerek yüksek güç ve enerji yoğunluğu sunar. Ancak, görünüş benzerliği nedeniyle pillerle karışabilirler ve doğru tanımlama için detaylı analiz gereklidir.

2005 Yapımı PA Amplifikatöründe Polyester Kapasitör Arızası ve Teknik İncelemesi

2005 model bir PA amplifikatöründeki polyester kapasitörün yapısal bozulması ve yanmış dirençlerin etkisi detaylı incelenmiştir. Uzun süreli kullanımda elektronik bileşenlerin arıza riskleri ele alınmıştır.

Samsung Kurutucularda Tambur Dönmeme Sorunu ve Motor, Sigorta, Kapasitör Kontrolleri

Samsung kurutucularda tamburun dönmemesi genellikle motor arızasıyla ilişkilidir. Motor, termal sigorta, kapasitör ve kapı anahtarı gibi bileşenlerin sistematik kontrolü arızanın doğru teşhisi için gereklidir.

Buzdolabı İnverter Devrelerinde Dead Bug Onarımı ve Termal Tasarımın Rolü

Buzdolabı inverter devrelerinde dead bug onarımı ve termal tasarım, bileşen ömrünü uzatır ve enerji verimliliğini artırır. SCR ısısı ve soğutma sorunları kritik öneme sahiptir.

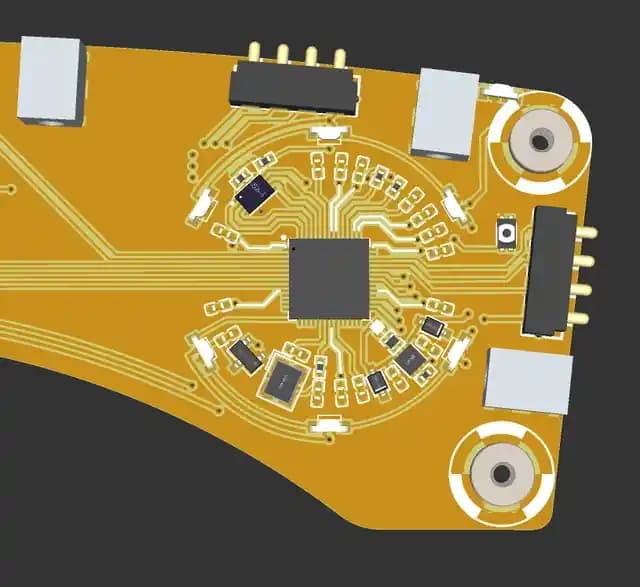

Giyilebilir Teknolojide PCB Tasarımında Estetik ve Fonksiyonellik Dengesi

Giyilebilir teknoloji için PCB tasarımında iz açısı, decoupling kapasitör yerleşimi ve elektromanyetik uyumluluk gibi faktörler performans ve estetiği etkiler. Tasarımda teknik ve görsel denge sağlanır.

Güç Kaynağı Tasarımında Bileşen Seçimi, Koruma ve Performans İyileştirme Yöntemleri

Güç kaynağı tasarımında regülatör seçimi, kapasitörlerin doğru kullanımı, diyotların hızlı anahtarlaması ve filtreleme teknikleriyle performans ve güvenlik artırılır. Malzeme seçimi ve hesaplamalar kritik rol oynar.

Klima Kondansatör Ünitesinde Yüksek Sesli Kekeme Gürültüsünün Nedenleri ve Çözüm Yolları

Klima kondansatör ünitesindeki yüksek sesli kekeme gürültüsü genellikle kompresör arızasından kaynaklanır. Bu sorun, mekanik ve elektriksel nedenlerle oluşur ve hızlı müdahale gerektirir. Garanti kapsamındaki sistemlerde parça değişimi mümkün olsa da işçilik ve gaz dolumu maliyetleri olabilir.

Elektronik Devrelerde Doğru Decoupling Kapasitör Seçimi ve 100nF Kapasitörlerin Sınırları

Elektronik devrelerde decoupling kapasitörlerinin performansı, nominal değerlerin yanı sıra paket boyutu, dielektrik tipi ve devre yerleşimi gibi faktörlere bağlıdır. 100nF kapasitörler yüksek frekanslarda avantajlı olabilirken, 1µF kapasitörler düşük frekanslı gürültü filtrelemede etkilidir.

Teknik Özelliklerin Önemi

Kapasitör seçerken sadece fiziksel boyut değil, aynı zamanda aşağıdaki teknik özelliklerin de uyumlu olması gerekir:

• ESR (Eşdeğer Seri Direnç): Kapasitörün iç direnci, devrenin performansını etkiler.

• Voltaj Derecesi: Kapasitörün dayanabileceği maksimum voltaj, devre gereksinimlerine uygun olmalıdır.

• Frekans Tepkisi: Kapasitörün çalışma frekansı, devrenin ihtiyaçlarına göre belirlenmelidir.

Bu parametrelerin uyumsuzluğu, kapasitörün erken arızalanmasına veya devrenin beklenen performansı göstermemesine neden olabilir.

Görenleri kahkahaya boğan 10 eğlenceli ürün

devamını oku

Geçici Onarımlar ve Riskler

Bazı durumlarda, özellikle acil onarımlarda veya test amaçlı, uygun olmayan boyutta kapasitör kullanımı tercih edilebilir. Bu tür uygulamalar cihazı kısa süreliğine çalıştırmak için işe yarayabilir ancak kalıcı çözüm olarak önerilmez. Ayrıca, kapasitörün devre kartına sağlam bir şekilde sabitlenmemesi, mekanik zorlanmalarda padlerin kopmasına yol açabilir.

"Eğer işe yarıyorsa, bu aptalca değildir" yaklaşımı, pratikte bazen kabul görse de, elektronik onarımda uzun vadeli güvenilirlik açısından risk taşır.

Onarımda İyi Uygulamalar

• Doğru kapasitör değerini ve boyutunu belirlemek için teknik veri sayfalarını inceleyin.

• Kapasitörün ESR, voltaj ve frekans özelliklerini devre gereksinimleriyle eşleştirin.

• Kapasitörü devre kartına sağlam şekilde lehimleyin ve gerekirse mekanik olarak destekleyin.

• Geçici çözümler kullanılıyorsa, en kısa sürede uygun parçalarla değiştirin.

Elektronik onarımlarda doğru kapasitör seçimi, cihazın uzun ömürlü ve güvenilir çalışması için temel bir gerekliliktir. Yanlış kapasitör kullanımı, devre kartı zararları ve cihaz arızalarına yol açabilir. Bu nedenle, teknik özelliklere uygun ve fiziksel olarak uyumlu kapasitörlerin tercih edilmesi önemlidir.
