Kondansatör ve Kompresör/Fan Kablolarının Doğru Bağlantısı Hakkında Bilgi

Klima ve ısı pompası sistemlerinde kullanılan kondansatörlerin doğru tanımlanması ve bağlantısı, cihazların sağlıklı çalışması için kritik öneme sahiptir. Bu yazıda, tekli ve çift kondansatörlerin farkları, kablo bağlantılarının nasıl ayırt edileceği ve arızalı kondansatörlerin nasıl tespit edileceği konularına değinilecektir.

Kondansatör Türleri ve Bağlantı Şemaları

Ayrıca Bakınız

Elektronik Dirençler ve Kondansatörlerin Tarihsel Gelişimi ve Tamir Edilebilirlik

Elektronik dirençler ve kondansatörlerin tarihsel gelişimi, estetik özellikleri ve tamir edilebilirlik açısından değerlendirilirken, modern yüzey montaj teknolojisinin getirdiği zorluklar ve sürdürülebilirlik vurgulanıyor.

Snubber Devreleri ile Röle ve Anahtarlarda Ark Söndürme Yöntemleri ve Tasarımı

Snubber devreleri, anahtar ve röle kontaklarında oluşan arkı azaltarak kontak ömrünü uzatır ve elektromanyetik girişimi düşürür. Doğru tasarım ve bileşen seçimiyle endüstriyel uygulamalarda güvenilir çözümler sunar.

Klima ve Isı Pompası Sistemlerinde Kondansatör ve Kompresör/Fan Kablolarının Doğru Bağlantısı

Klima ve ısı pompası sistemlerinde tekli ve çift kondansatörlerin farkları, kablo bağlantılarının doğru yapılması ve arızalı kondansatörlerin tespiti hakkında detaylı bilgiler sunulmaktadır.

1963 Model Antika Tüp Amplifikatörlerin Onarımı ve Restorasyon Süreçleri

1963 model antika tüp amplifikatörlerin onarımında güç kaynağı, kondansatörler ve potansiyometrelerin durumu kritik öneme sahiptir. Estetik ve sağlık açısından dikkat edilmesi gerekenler de ele alınmıştır.

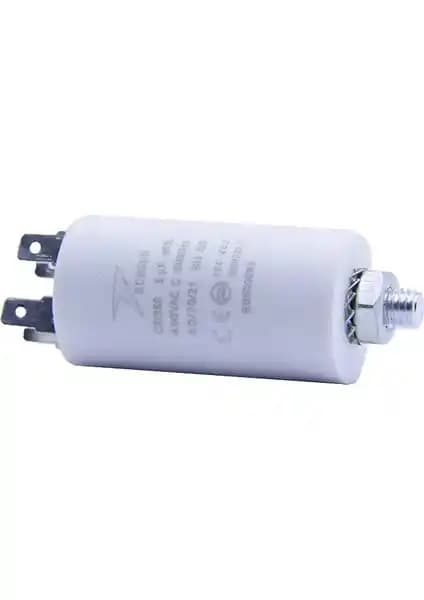

Techsun 3uf 450V Kondansatör: Elektrik ve Elektronik Uygulamaları İçin Güvenilir Bileşen

Techsun 3uf 450V kondansatör, dayanıklı yapısı ve yüksek voltaj kapasitesiyle elektrik ve elektronik uygulamalarında güvenle kullanılır. Montaj kolaylığı ve yüksek kullanıcı memnuniyeti ile öne çıkar.

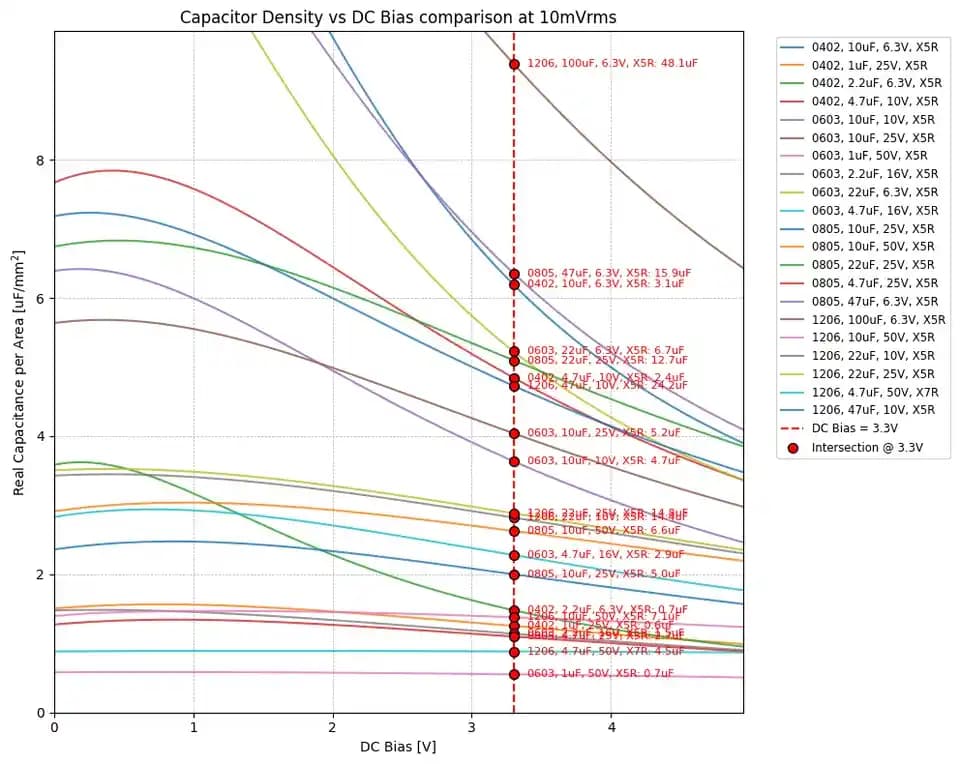

Seramik Kondansatörlerde DC Bias Derating ve Kapasitansın Gerçek Değeri Üzerine Analiz

Seramik kondansatörlerde DC bias derating, nominal kapasitansın uygulanan DC voltaj altında azalmasıdır. Bu durum devre performansını etkiler ve doğru kondansatör seçimi için üretici verileri ile simülasyon araçlarının kullanılması önemlidir.

Direnç Görünümlü Kondansatörler ve Kondansatör Görünümlü Dirençlerin Tarihsel ve Teknik İncelemesi

Eski elektronik bileşenlerde direnç gibi görünen kondansatörler ve kondansatör gibi görünen dirençler bulunur. Bu durum, üretim standartları ve tasarım tercihlerinden kaynaklanır. Doğru tanımlama için ölçüm cihazları gereklidir.

Elektronik Bileşenlerin Kesit Görüntüleri ve İnceleme Teknikleri Üzerine Detaylı Analiz

Elektronik bileşenlerin kesit görüntüleri, epoksi ile sabitleme, aşamalı zımparalama ve mikroskopla detaylı incelenmesiyle iç yapılarının anlaşılmasını sağlar. Kesit hazırlama teknikleri ve gözlemler ele alınmıştır.

Tekli Kondansatör (Single Run Capacitor)

• Tekli kondansatörler genellikle sadece kompresör için kullanılır.

• Bu tür kondansatörlerde iki bağlantı terminali bulunur ve genellikle üzerinde sadece bir kapasite değeri yazılıdır.

• Kablolar genellikle "Common (C)" ve "Hermetic (HERM)" olarak adlandırılır.

• Fan için ayrı bir kondansatör bulunmaz; fan motoru ya kondansatörsüz çalışır ya da ECM (Elektronik Komütasyonlu Motor) tipi olup doğrudan kontrol kartından DC voltaj ile beslenir.

Bu 10 ürün, farkında bile olmadığınız bir eksikliği hayatınızda tamamlayacak

devamını oku

Çift Kondansatör (Dual Run Capacitor)

• Çift kondansatörlerde üç terminal bulunur: Fan, Kompresör (Herm) ve Ortak (Common).

• Bu kondansatörler hem fan hem de kompresör için ayrı kapasitör devreleri içerir.

• Kablolar genellikle renk kodlarına göre ayrılır; örneğin, kırmızı ve sarı kablolar kompresör ve ortak, kahverengi veya siyah kablo ise fan için olabilir.

Kabloların Doğru Tanımlanması

• Kabloların hangi cihaza bağlı olduğunu anlamak için kablo takibi yapılmalıdır. Kompresöre giden kablo kompresör kablosudur, fan motoruna giden kablo ise fan kablosudur.

• Bazı durumlarda, kondansatör üzerinde kabloların işaretlenmesi (örneğin Sharpie ile) olabilir, ancak bu her zaman güvenilir değildir.

• Elektrik devresi şeması (wiring diagram) kontrol edilerek kabloların doğru terminale bağlanması sağlanmalıdır.

Kondansatör Arızasının Tespiti

• Kondansatörün arızalı olup olmadığını anlamak için multimetre ile kapasitans ölçümü yapılabilir.

• İyi bir kondansatörün kapasitans değeri üretici toleransları dahilinde (genellikle ±5%) olmalıdır.

• Ölçülen değer bu toleransın çok dışında ise kondansatör arızalıdır ve değiştirilmelidir.

• Ölçüm yapılmadan önce mutlaka cihazın enerjisi kesilmeli ve kondansatör deşarj edilmelidir.

Güvenlik ve Uyarılar

• Elektrik işleri yapılırken mutlaka güç kaynağı kesilmeli ve kondansatörün üzerindeki enerji boşaltılmalıdır.

• Kabloların yanlış bağlanması cihazın çalışmamasına veya zarar görmesine sebep olabilir.

• Elektrik bilgisi olmayan kişilerin bu tür işlemleri yapmaması, uzman yardımı alması önerilir.

Özel Durumlar ve Notlar

• Bazı ısı pompası modellerinde (örneğin OxBox 2.5 Ton 14.3 SEER2 Heat Pump Condenser) sadece tekli kondansatör bulunur ve fan motoru ECM tiptir, bu nedenle fan için kondansatör bağlantısı yoktur.

• Kondansatörün ters bağlanması genellikle cihazın zarar görmesine yol açmaz ancak doğru bağlantı her zaman tercih edilmelidir.

• İnternette bulunan çoğu kaynak çift kondansatörlü sistemler üzerinden bilgi verdiği için tekli kondansatörlü sistemlerde karışıklık yaşanabilir.

Uzman Notu: "Tekli kondansatörler genellikle sadece kompresör için tasarlanmıştır ve fan motoru için ayrı bir kondansatör bulunmaz. Fan motoru ECM ise kondansatör gerektirmez. Bağlantı yaparken kabloların hangi cihaza gittiğini takip etmek ve elektrik devresi şemasını incelemek önemlidir."

Bu bilgiler ışığında, kondansatörünüzün türünü ve kabloların doğru bağlantısını tespit etmek için cihazınızın teknik dokümanlarını inceleyiniz ve uygun ölçüm cihazları ile test yapınız. Güvenlik önlemlerini alarak işlem yapmanız önemlidir.
