1950-60'lar Heatkit Tüp Güç Kaynağının Kondansatör Yenileme Süreci ve Dikkat Edilmesi Gerekenler

Heatkit Tüp Güç Kaynağı Nedir?

1950 ve 1960'larda üretilmiş olan Heatkit tüp güç kaynakları, tüp amplifikatörler ve radyo ekipmanları için özel olarak tasarlanmış lineer güç kaynaklarıdır. Bu cihazlar, düşük voltajlı filament beslemesi (genellikle 1.2-24V, tipik olarak 6.3V) ve yüksek voltajlı anot, grid ve katot beslemeleri için 0-400V arası çıkış sağlarlar. Hobi amaçlı elektronik çalışmalarında yaygın olarak kullanılmışlardır.

Ayrıca Bakınız

DVD Yakıcı Lazer Modülü ve Sabit Akım Güç Kaynağı Tasarımı Teknik İncelemesi

DVD yakıcı lazer diyotları için LM317T regülatörü kullanılarak sabit akım kaynağı tasarımı anlatılmakta, lazerin gücü, tehlikeleri ve güvenlik önlemleri detaylandırılmaktadır.

Güç Kaynağı Tasarımında Bileşen Seçimi, Koruma ve Performans İyileştirme Yöntemleri

Güç kaynağı tasarımında regülatör seçimi, kapasitörlerin doğru kullanımı, diyotların hızlı anahtarlaması ve filtreleme teknikleriyle performans ve güvenlik artırılır. Malzeme seçimi ve hesaplamalar kritik rol oynar.

Mac Mini Güç Kaynağı Tasarımı: Apple'ın Estetik ve Mühendislik Yaklaşımı

Mac Mini güç kaynağı, Apple mühendislerinin estetik ve güvenlik odaklı tasarım anlayışını yansıtıyor. Detaylı bileşen seçimi ve yalıtım teknikleri cihazın dayanıklılığını artırıyor.

1950-60'lar Heatkit Tüp Güç Kaynağı Kondansatör Yenileme Süreci ve Dikkat Edilmesi Gerekenler

1950-60'lar Heatkit tüp güç kaynaklarının kondansatör yenileme süreci, polarite ve voltaj uyumu dikkate alınarak yapılmalı. Yenileme sonrası güvenli ve stabil voltaj çıkışı testlerle doğrulanır.

Tam Köprü Doğrultucu ve Tam Dalga Doğrultucu Arasındaki Teknik Farklar ve Uygulamaları

Tam köprü doğrultucu, dört diyotla köprü konfigürasyonunda tam dalga doğrultma yapar. Tam dalga doğrultucu ise köprü ve merkez uçlu trafolu iki diyotlu yapıyı kapsar. Terminoloji ve uygulama farkları açıklanıyor.

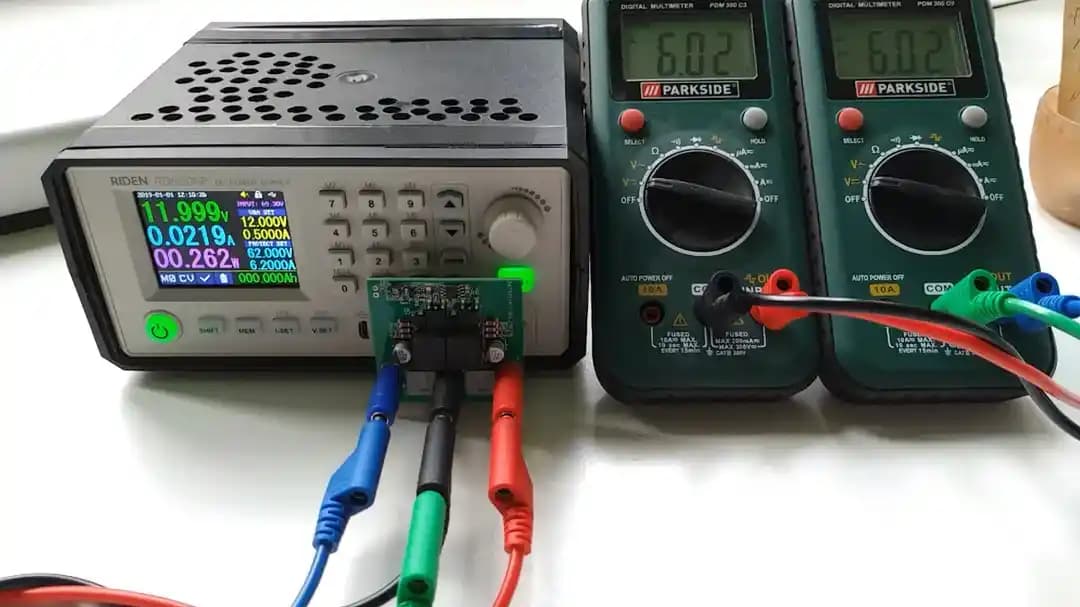

Laboratuvar Güç Kaynakları İçin Aktif Gerilim Bölücü ve Çoğaltıcı Eklentisi Tasarımı ve Özellikleri

Laboratuvar güç kaynaklarının çıkış voltajlarını simetrik hale getiren aktif gerilim bölücü, zorunlu sürekli iletim modunda çalışarak ±15 V çıkış sağlar ve asimetrik yüklemeye karşı geri bildirimle stabilite sunar.

Altı İzoleli 5V Modülden Oluşturulan ±15V Çift Ray Güç Kaynağı Tasarımı ve Güvenlik Önlemleri

Altı adet izoleli 5V modülün özel bağlantı yöntemiyle ±15V çift ray güç kaynağına dönüştürülmesi teknik olarak mümkün olup, yüksek riskler ve güvenlik önlemleri gerektirir. Bu yöntem, deneyimli kişiler için uygundur.

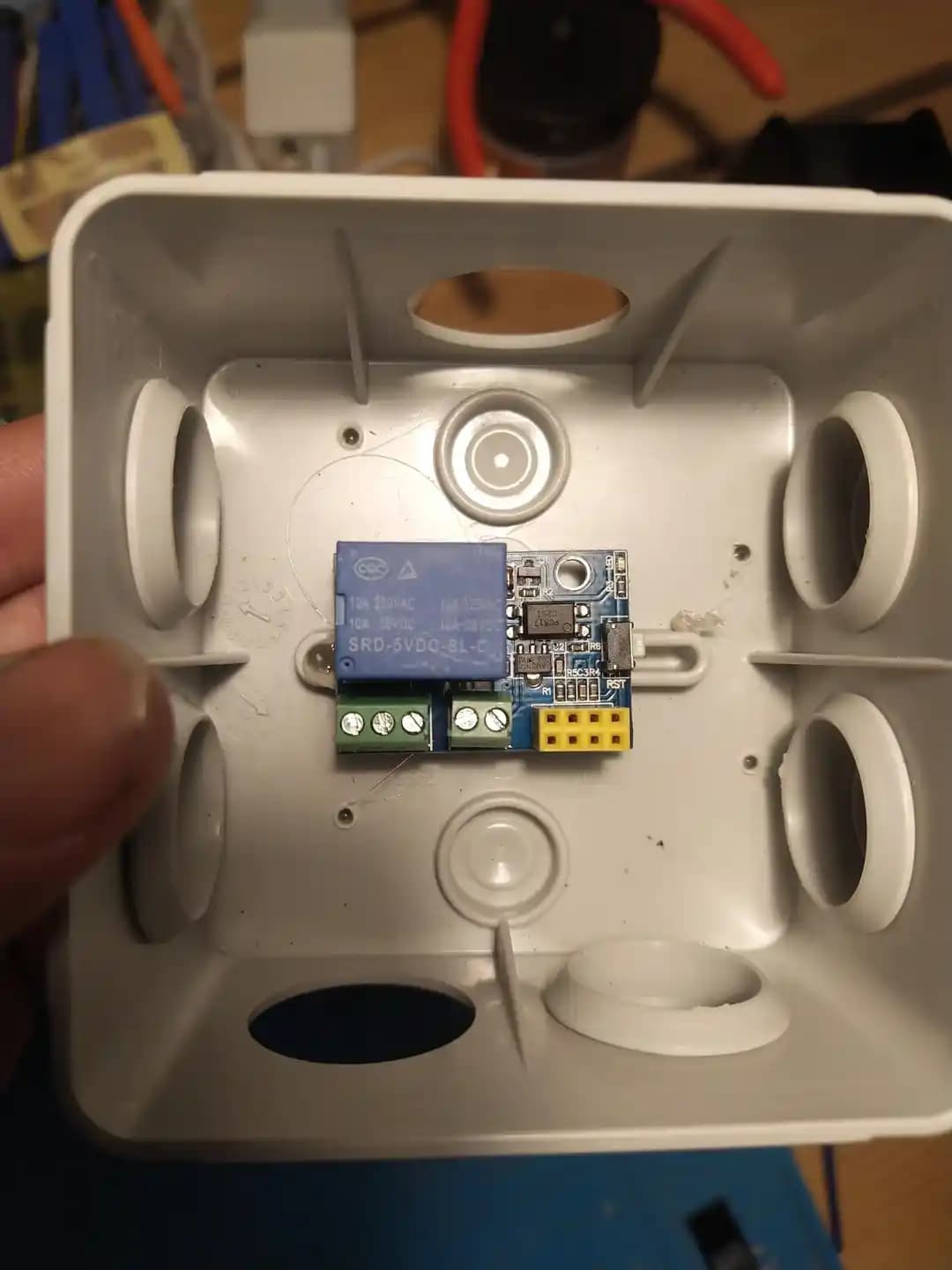

Akıllı Priz Tasarımı ve Güvenlik: Güç Kaynağı, Röle Kullanımı ve Otomasyon İpuçları

Akıllı prizlerde güç kaynağı seçimi, kablo güvenliği, röle kullanımı ve otomasyon stratejileri, cihazların güvenli ve verimli çalışması için kritik öneme sahiptir. Bu yazıda tasarım ve kullanım ipuçları ele alınmaktadır.

Yenileme (Recapping) İşlemi

Eski güç kaynaklarında, özellikle kağıt kapasitörler zamanla kuruyarak işlevlerini yitirir ve bu da cihazın arızalanmasına yol açar. Yenileme işlemi sırasında:

• Tüm elektrolitik kondansatörlerin değiştirilmesi gerekir. Seramik ve mica kapasitörler genellikle değiştirilmez, ancak bazı durumlarda seramik kapasitörlerin de ölçülerek kontrol edilmesi önerilir.

• Kondansatörlerin polaritesi ve voltaj değerlerine dikkat edilmelidir.

• Eski selenium diyotlar, yüksek direnç kazanarak arızalanabilir ve değiştirilmesi tavsiye edilir. Modern 1N4007 diyotlar yaygın olarak kullanılır.

• Dirençlerin durumu da kontrol edilmelidir. Karbon kompozit dirençler zamanla değer kaybedebilir; kritik olmayan uygulamalarda tolerans içinde kalmaları durumunda değiştirilmemeleri tercih edilir.

Bu 10 ürünün gerçek etkisini sadece deneyenler anlayabiliyor

devamını oku

Yenileme Öncesi ve Sonrası Testler

Yenileme işlemi öncesinde ve sonrasında:

• Görsel ve şematik kontroller yapılmalıdır.

• Diyotların kısa devre olup olmadığı test edilmelidir.

• Dim bulb tester (düşük güçlü bir ampul seri bağlanarak) kullanılarak ilk güç verme işlemi yapılmalıdır. Bu yöntem, kısa devre durumunda trafonun zarar görmesini engeller.

• Voltaj çıkışları hassas ölçüm cihazlarıyla test edilmelidir.

Yenileme sonrası yapılan testlerde, güç kaynağının analog göstergesinde 0-100V ve 0-400V aralığında voltaj çıkışlarının yüksek doğrulukla ve stabil şekilde sağlandığı gözlemlenmiştir.

Parça Değişimi ve Orijinallik

Bazı elektronik restorasyon uzmanları, özellikle müzeye yönelik restorasyonlarda mica ve seramik kapasitörlerin değiştirilmemesini önerirler. Çünkü bu parçalar genellikle el ile seçilmiş ve devreye özgü toleranslarda tasarlanmıştır. Ancak, günlük kullanım ve güvenilirlik açısından tüm şüpheli kondansatörlerin yenilenmesi daha mantıklıdır.

Yenileme Sürecinde Dikkat Edilmesi Gerekenler

• Kondansatörlerin kutup ve voltaj değerlerine uyulması zorunludur.

• Selenium diyotların test edilmesi ve gerekirse değiştirilmesi gerekir. Bu diyotlar arızalandığında kötü koku ve cihazda hasar riski oluşur.

• Dirençlerin ölçülmesi ve kritik olmayan dirençlerin değiştirilmemesi önerilir. Gereksiz parça değişimi devre performansını olumsuz etkileyebilir.

• Dim bulb tester ve variac kullanımı, güç kaynağının güvenli şekilde test edilmesini sağlar.

Sonuç

Eski Heatkit tüp güç kaynağının yenilenmesi, uygun parça seçimi ve dikkatli testlerle cihazın orijinal işlevselliğine ve yüksek doğruluğa ulaşmasını sağlar. Bu tür restorasyonlar, hem elektronik tarihi açısından hem de pratik kullanım için değerlidir. Yenileme işlemi sırasında yapılan hassas ölçümler, güç kaynağının kararlı ve doğru voltaj sağladığını kanıtlamıştır.

"Yenileme sonrası güç kaynağı, analog göstergede 25, 50, 75 ve 100 volt değerlerinde Fluke ölçüm cihazıyla karşılaştırıldığında mükemmel uyum göstermiştir."
