Tam Köprü İnvertör Nedir?
Tam köprü invertör, doğru akımı (DC) alternatif akıma (AC) dönüştürmek için kullanılan bir güç elektroniği devresidir. Bu devre, genellikle dört anahtarlama elemanından (MOSFET veya IGBT) oluşur ve girişteki DC gerilimi, çıkışta istenilen frekansta AC gerilime çevirir. Bu sayede, örneğin batarya gerilimi gibi DC kaynaklar, AC motor sürücüleri veya frekans dönüştürücüler için uygun hale getirilir.
Ayrıca Bakınız
Tasarım ve Uygulama Detayları
PCB Tasarımı ve Malzeme Seçimi

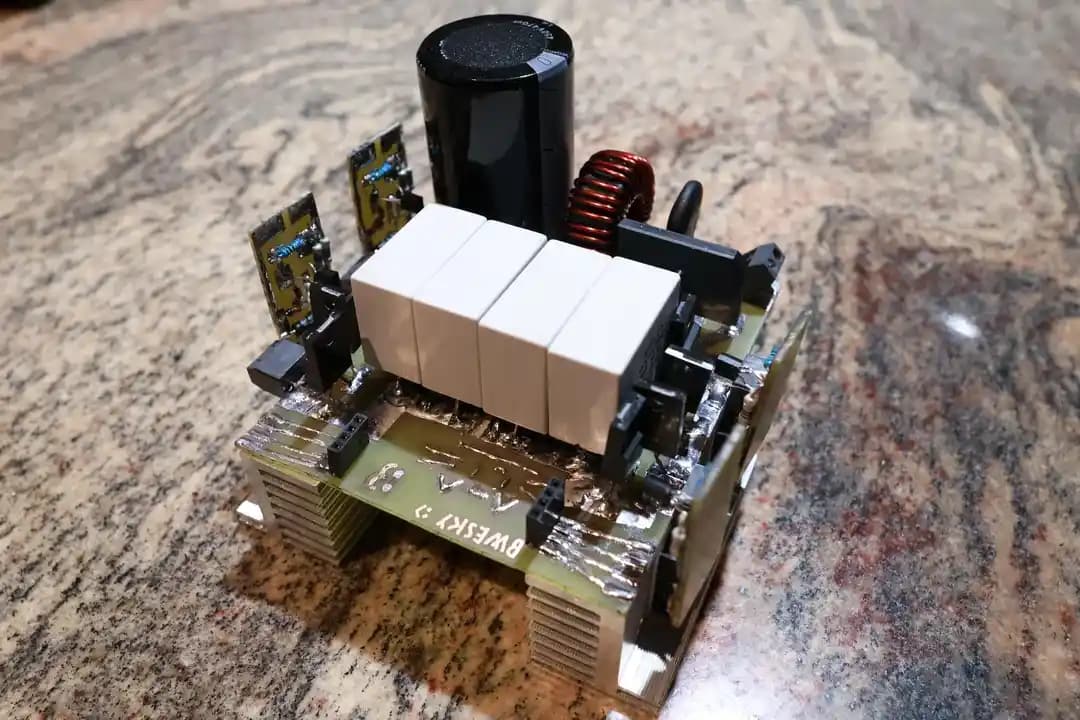

Bahsi geçen tam köprü invertör tasarımında PCB'ler tamamen el yapımıdır. Tasarımcı, yazılım tabanlı PCB tasarım araçlarını kullanmak yerine, doğrudan bakır plakalar üzerine mürekkep ile devre yollarını çizmiştir. Bu yöntem, yazılımda karşılaşılan karmaşık ayak izi arama ve hata düzeltme süreçlerinden kaçınmak için tercih edilmiştir. Ayrıca, bu yöntemle tasarım süresi yaklaşık üç gün sürmüştür ve sevkiyat bekleme süresi olmadığı için hız avantajı sağlanmıştır.
Anahtarlama Elemanları: SiC MOSFET'ler
Devrede kullanılan anahtarlama elemanları, silikon karbür (SiC) MOSFET'lerdir. Özellikle RS Components tarafından sağlanan ve 1.2 kV, 91 A sürekli akım kapasiteli bu MOSFET'ler, yüksek voltaj ve akım uygulamalarına uygundur. SiC MOSFET'ler, geleneksel silikon bazlı MOSFET'lere kıyasla daha yüksek sıcaklık ve frekans dayanımı sunar.
Diyot Konfigürasyonu
Her güç anahtarı için devrede iki büyük diyot seri olarak bağlanmıştır. Bu diyotlar, eski plazma televizyonlardan sökülmüş olup, tek bir diyotun voltaj dayanımının yetersiz olması nedeniyle seri bağlanarak toplam gerilim dayanımı artırılmıştır. Bu uygulama, diyotların ters yöndeki kayıplarını azaltmak ve devrenin güvenli çalışmasını sağlamak amacıyla yapılmıştır.
Sürücü Devresi ve Gate Sinyal Şekillendirme
SiC MOSFET'lerin sürülmesi için özel bir gate sürücü devresi geliştirilmiştir. Bu devre, gate sürücü trafosu (Gate Drive Transformer - GDT) kullanılarak MOSFET kapılarının doğru gerilim seviyelerinde sürülmesini sağlar. Normalde GDT çıkışı simetrik bir sinyal verir (+- n volt), ancak SiC MOSFET'ler için +15 V ila -5 V arasında bir sürücü sinyali gereklidir. Tasarımcı, negatif yarı döngüde voltajı yaklaşık -6 V ile sınırlayan lineer negatif voltaj regülatörleri içeren küçük yan kartlar geliştirmiştir. Bu kartlar, MOSFET'lerin zarar görmesini engeller ve sinyalin uygun seviyede olmasını sağlar.
Termistör ve Koruma Elemanları
Devrede, NTC (Negative Temperature Coefficient) termistörler kullanılmıştır. Ancak bu elemanlar herhangi bir hesaplama veya optimizasyona dayanmadan, elde bulunan rastgele bir NTC termistör kutusundan seçilmiştir. Bu termistörler, devrenin girişinde ani akım yükselmelerini sınırlamak için kullanılır.
Performans ve Uygulama Alanları
Frekans ve Güç Limitleri
Sürücü devresi 1 MHz'e kadar test edilmiş ve sinyal kalitesi yüksek bulunmuştur. Ancak tam köprü invertörün bu frekansta ne kadar dayanabileceği, kullanılan MOSFET'lerin teorik sınırları olan 1.2 kV ve 91 A değerlerine rağmen pratikte devrenin rezonans durumu ve parazitik etkiler nedeniyle değişkenlik gösterebilir.
Modüler Tasarım ve Bakım Kolaylığı
Tasarımda dört adet küçük PCB kullanılmıştır. Bu modüler yapı, MOSFET'lerin değiştirilmesini kolaylaştırmakta, güç devresinin düzenlenmesini basitleştirmekte ve genel olarak devrenin kompakt olmasını sağlamaktadır. Ayrıca, bu yapı ileride yapılacak yükseltme ve bakım işlemlerini kolaylaştırır.
Uygulama Örneği: Taşınabilir Tesla Bobini
Bu tam köprü invertör tasarımı, taşınabilir bir Tesla bobini sürmek için geliştirilmiştir. Yüksek frekanslı AC çıkış, Tesla bobininin çalışması için gereklidir. Tasarımın esnekliği ve yüksek voltaj dayanımı, bu tür özel uygulamalarda avantaj sağlamaktadır.
Sonuç
El yapımı PCB tasarımı ve SiC MOSFET kullanımıyla oluşturulan tam köprü invertör, yüksek frekans ve güç uygulamaları için uygun bir çözümdür. Tasarımda kullanılan özel sürücü devresi ve modüler yapı, pratikte bakım ve performans açısından avantajlar sunar. Bu tür projeler, elektronik tasarım ve güç elektroniği alanında deneyim kazanmak isteyen mühendisler için değerli öğrenme fırsatları sağlar.
"Tam köprü invertör, DC'den AC'ye dönüşümün temel yapıtaşıdır ve SiC MOSFET'ler bu dönüşümde performans sınırlarını zorlamaktadır."
