PCIe Yardımcı Sinyal Breakout Kartı Tasarımı ve Kullanım Alanları

PCIe (Peripheral Component Interconnect Express) slotlarında genellikle kullanıcıya açık olmayan SMBus ve JTAG sinyalleri bulunmaktadır. Bu sinyaller, özellikle geliştirme ve hata ayıklama süreçlerinde önemli bilgiler sağlar. Son zamanlarda, bu sinyalleri kullanıcıya açan ve aynı zamanda 3.3V, 5V ve 12V güç hatlarını da sağlayan bir PCIe yardımcı sinyal breakout kartı tasarlanmıştır. Bu makalede, bu kartın teknik detayları, tasarım önerileri ve kullanım alanları ele alınacaktır.

PCIe Yardımcı Sinyal Breakout Kartının Özellikleri

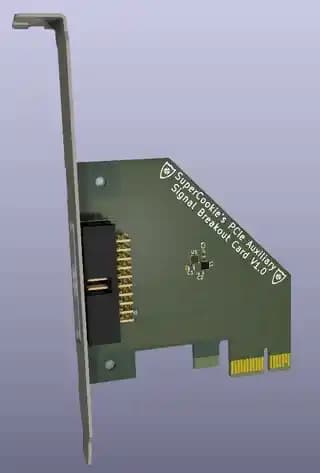

Bu breakout kart, PCIe slotundaki SMBus ve JTAG sinyallerini 20 pinli 0.1" pitch IDC konnektörü üzerinden erişilebilir hale getirir. SMBus ve JTAG sinyalleri düşük hızlı iletişim ve hata ayıklama için kullanılır; bu nedenle yüksek sinyal bütünlüğü gerektiren PCIe veri hatları bu kartta yer almaz. Kart ayrıca 3.3V, 5V ve 12V güç hatlarını da sağlar. 3.3V hattı 3A'ye kadar akım verebilirken, 12V hattı 0.5A ile sınırlıdır. Slotun toplam güç çekiş limiti ise 10W olarak belirlenmiştir.

Ayrıca Bakınız

PCIe Yardımcı Sinyal Breakout Kartı Tasarımı ve Teknik Özellikleri

PCIe yardımcı sinyal breakout kartı, SMBus ve JTAG sinyallerini erişilebilir kılarak geliştirme ve hata ayıklamayı kolaylaştırır. Kart, 3.3V, 5V ve 12V güç hatları sunar ve EMI kontrolü ile güç koruması önerilir.

Kioxia Exceria Pro Yüksek Performanslı Depolama Çözümünün Özellikleri ve Uygulama Alanları

Kioxia Exceria Pro, yüksek hız ve güvenilirlik sağlayan depolama çözümüdür. Profesyonel uygulamalara uygun, çeşitli kapasite ve bağlantı seçenekleriyle veri transferinde üstün performans sunar.

PCIe 6.0 SSD Teknolojisi: Yüksek Hız ve Tüketici Donanımlarına Etkileri

Micron'un PCIe 6.0 SSD prototipi saniyede 30.25 GB hız sunarak veri aktarımını iki kat artırıyor. Ancak tüketici donanımları bu hızı kullanmaya hazır değil, altyapı ve donanım gelişimi gerekiyor.

OEM Alüminyum M.2 SSD Soğutucu: Yüksek Performans ve Güvenilirlik İçin İnovatif Çözüm

Yüksek performanslı NVMe M.2 SSD'lerin ısı yönetimini optimize eden alüminyum soğutucu, sıcaklıkları düşürerek performansı ve cihaz ömrünü artırır.

Intel Core i5-14600KF İşlemcisinin Özellikleri ve Kullanım Potansiyeli Analizi

Intel Core i5-14600KF, yüksek performans ve genişletilebilirlik sağlayan yeni nesil işlemci, oyun ve profesyonel uygulamalara uygun, harici ekran kartı kullanımı teşvik eden özelliklerle dikkat çekiyor.

Samsung 980 Pro 2TB NVMe M.2 SSD ile yüksek performans ve güvenilir depolama çözümü

Samsung 980 Pro 2TB NVMe M.2 SSD, PCIe 4.0 teknolojisiyle yüksek hız ve stabilite sağlar, gelişmiş soğutucu yapısıyla uzun süreli performans sunar, kolay kurulum ve uyumluluk avantajlarıyla öne çıkar.

Gigabyte B550 GAMING X V2 Anakart: Yüksek Performans ve Çok Yönlü Genişleme Özellikleri

Gigabyte B550 GAMING X V2, yüksek hız ve çok yönlü genişleme özellikleriyle öne çıkan, AMD uyumlu dayanıklı anakarttır. Gelişmiş bağlantı ve hız aşırtma imkanı sunar.

Asus ROG Strix B850-A Gaming Anakartı: Yüksek Performans ve Güçlü Bağlantı Özellikleri

Asus ROG Strix B850-A Gaming Anakartı, yüksek hız, gelişmiş bağlantı ve dayanıklılık özellikleriyle oyun ve profesyonel kullanım için ideal bir seçenek sunar.

Tasarım ve Güvenlik Önerileri

Tasarımla ilgili bazı önemli öneriler şunlardır:

• SMBus Pull-up Dirençleri: PCIe standardına göre SMBus pull-up dirençleri ana kartta bulunur. Ancak, kart üzerinde pull-up dirençleri için boş padler bırakılması, ana kartta bu dirençler yoksa veya hatalıysa devre güvenilirliğini artırır.

• İndüktör Yerleşimi: Güç hattındaki indüktörün, özellikle 3.3V hattında, pin 1 ve pin 3 arasında doğrudan yerleştirilmesi önerilir. Bu, EMI (elektromanyetik girişim) etkilerini azaltır ve devre performansını iyileştirir.

• Topraklama ve EMI Kontrolü: Kart üzerinde büyük toprak antenleri oluşmaması için topraklama via'larının sıklaştırılması ve padlerde termal rahatlama uygulanması tavsiye edilir. Bu, EMI sorunlarını minimize eder.

• Güç Koruması: Güç hatlarında sigortalar (polyfuse gibi) kullanılmalıdır. Bu, aşırı akım durumlarında kartın ve ana kartın zarar görmesini önler. Ayrıca, sinyal hatlarında TVS diyotları ile ESD (elektrostatik deşarj) koruması sağlanmalıdır.

• Kapasitör Kullanımı: 5V hattında 22uF değerinde bir kapasitör bulunmaktadır. Ancak, güç hatlarının stabilitesi için ek bulk kapasitörlerin eklenmesi yararlı olabilir.

Neden bu kadar popüler oldukları hala bir sır olan 10 ürün

devamını oku

Kullanım Alanları ve Sınırlamalar

JTAG sinyalleri genellikle geliştirme ve hata ayıklama amaçlı kullanılır. Bu breakout kart, JTAG sinyallerini kolay erişilebilir hale getirerek bu süreçleri kolaylaştırır. SMBus sinyalleri ise ek cihazların kontrolü ve izlenmesi için kullanılabilir. Ancak, çoğu ana kartta JTAG sinyallerinin bağlı veya kullanılabilir durumda olmadığı gözlemlenmiştir.

Kart, PCIe veri hatlarını içermediği için yüksek hızlı veri aktarımı veya PCIe genişletme amaçlı kullanılmaz. Ayrıca, güç hatlarının doğrudan slottan çekilmesi nedeniyle aşırı akım ve kısa devre riskleri bulunmaktadır. Bu nedenle, güç koruma önlemleri kritik öneme sahiptir.

Bazı kullanıcılar, güç hatlarının breakout karta getirilmesi yerine harici bir güç kaynağı bağlantısı ile sağlanmasını önerir. Bu yaklaşım, güç yönetimini ve korumayı kolaylaştırabilir.

Tasarım Araçları ve Kaynaklar

Bu breakout kart tasarımı için KiCad 9 kullanılmıştır. PCIe kart kenarları için özel bir GitHub deposu bulunmaktadır ve bu proje ona bağlıdır. Tasarımda kullanılan PCIe kart kenarları ve M.2 kart standartları sürekli güncellenmektedir. Tasarım sürecinde Microchip'in ADM00824 referans tasarımından ve SnapEDA gibi kütüphane kaynaklarından faydalanılmıştır.

Sonuç

PCIe yardımcı sinyal breakout kartları, özellikle geliştirme ve hata ayıklama süreçlerinde SMBus ve JTAG sinyallerine erişimi kolaylaştırır. Ancak güç hatları ve sinyal hatları için uygun koruma önlemlerinin alınması gereklidir. Tasarımda EMI kontrolü, uygun indüktör yerleşimi ve topraklama stratejileri önemli rol oynar. Bu kartlar, PCIe tabanlı sistemlerin geliştirilmesi ve test edilmesi için önemli bir araç olabilir ancak güç yönetimi ve güvenlik hususları göz ardı edilmemelidir.

"JTAG sinyalleri genellikle geliştirme ve hata ayıklama sürecinde kullanılır ve bu breakout kart sayesinde erişimleri kolaylaşır."
