Motogadget M-Unit Blue Klonu: Açık Kaynaklı Bir Motosiklet Güç Kontrol Projesi

Motogadget M-Unit Blue, motosikletlerde güç kontrolü ve aksesuar yönetimi için kullanılan ticari bir cihazdır. Bu cihaz, sinyal lambaları, fren ışıkları, kontak anahtarı kontrolü gibi fonksiyonları entegre ederek motosikletlerin elektrik sistemlerini sadeleştirir ve modernize eder. Reddit'te paylaşılan açık kaynaklı bir yan proje, bu cihazın ESP32 mikrodenetleyici tabanlı bir klonunu geliştirmiş ve topluluğun kullanımına sunmuştur. Proje henüz prototip aşamasındadır ve kullanıcılar tarafından test edilip geliştirilmeye açıktır.

Projenin Teknik Özellikleri ve Öneriler

Projede ESP32 mikrodenetleyici kullanılmıştır ancak bazı yorumlarda ESP32-S3 gibi USB UART entegrasyonu olan daha gelişmiş bir modelin tercih edilmesi önerilmektedir. Bu, bileşen sayısını azaltarak maliyeti düşürebilir. Ayrıca, giriş sinyallerinin opto izolasyonlu ve 12V seviyesinde olması gerektiği vurgulanmıştır; çünkü mikrodenetleyicinin 3.3V seviyesinde doğrudan ateşleme bobini gibi yüksek voltajlı sinyallerle çalışması zararlı olabilir.

CAN bus ve LIN bus desteği, modern motosikletlerde giderek yaygınlaşan iletişim protokolleri olarak önem taşımaktadır. CAN bus, özellikle BMW Motorrad gibi markaların kullandığı bir standarttır ve motosikletin mevcut kontrol sistemlerine kolay erişim sağlar. LIN bus ise özellikle gidon üzerindeki anahtarlar için kullanılmaktadır. Bu protokol desteklerinin projeye entegre edilmesi, cihazın fonksiyonelliğini ve uyumluluğunu artıracaktır.

Güç yönetimi açısından, anahtar kontrollü güç beslemesinde anahtarın açılıp kapanması sırasında oluşabilecek kısa süreli dalgalanmaların (flicker) önlenmesi için yazılım veya donanım bazlı çözümler önerilmektedir. Örneğin, gecikmeli anahtarlama veya debouncing devreleri kullanılabilir. Ayrıca, TVS diyotları gibi aşırı gerilim koruma elemanları da devreye eklenebilir.

Ayrıca Bakınız

Motogadget M-Unit Blue Klonu: Açık Kaynaklı Motosiklet Güç Kontrolü ve Koruma Projesi

Motogadget M-Unit Blue'nun ESP32 tabanlı açık kaynak klonu, motosikletlerde güç kontrolü ve koruma devreleri sunar. CAN ve LIN bus entegrasyonu ile modern sistemlere uyumludur.

smolBrain: nRF52 Çip Serisi Tabanlı Düşük Güç Tüketimli SlimeVR Tracker Tasarımı

smolBrain projesi, nRF52 çip serisi kullanarak düşük güç tüketimi ve küçük boyut hedefiyle SlimeVR tracker tasarımını detaylı teknik analiz ve gerçek ölçümlerle geliştiriyor.

Powerway Boom: Elektronik ve Güç Yönetimi Teknolojilerinde Güncel Bir İnceleme

Powerway Boom, güç yönetimi ve elektronik performansını artırmaya yönelik teknolojik bir ürün olup, enerji verimliliği ve sistem stabilitesi sağlamak için geliştirilmiş yenilikçi çözümler sunar.

Core i5-13600K İşlemcisinin Özellikleri ve Performans Analizi

Core i5-13600K, 14 çekirdek ve 20 izlek ile yüksek performans sağlar, oyun ve profesyonel uygulamalarda üstünlük gösterir, overclock ve enerji verimliliği özellikleriyle öne çıkar.

iPhone 11 Batarya Kapasitesi ve Uzun Vadeli Performans İpuçları

iPhone 11'in 3110 mAh batarya kapasitesi, günlük kullanım için yeterli olsa da doğru kullanım ve bakım ile performansını uzun süre korumak mümkün.

iPhone Pil Yüzdesi ve Güç Yönetimi: Güncel Durum ve İpuçları

iPhone pil yüzdesi ve güç yönetimi özellikleri, cihaz performansı ve pil ömrünü uzatmak için önemlidir. Güncel modellerdeki gelişmeler ve pratik ipuçlarıyla pil sağlığınızı koruyabilirsiniz.

Samsung Akıllı Telefonlarda Güç ve Şebeke Güçlendirme Stratejileri Güncel Teknolojilerle

Samsung'un yeni akıllı telefonları, gelişmiş güç yönetimi ve şebeke güçlendirme özellikleriyle daha uzun kullanım ve stabil bağlantı sunuyor.

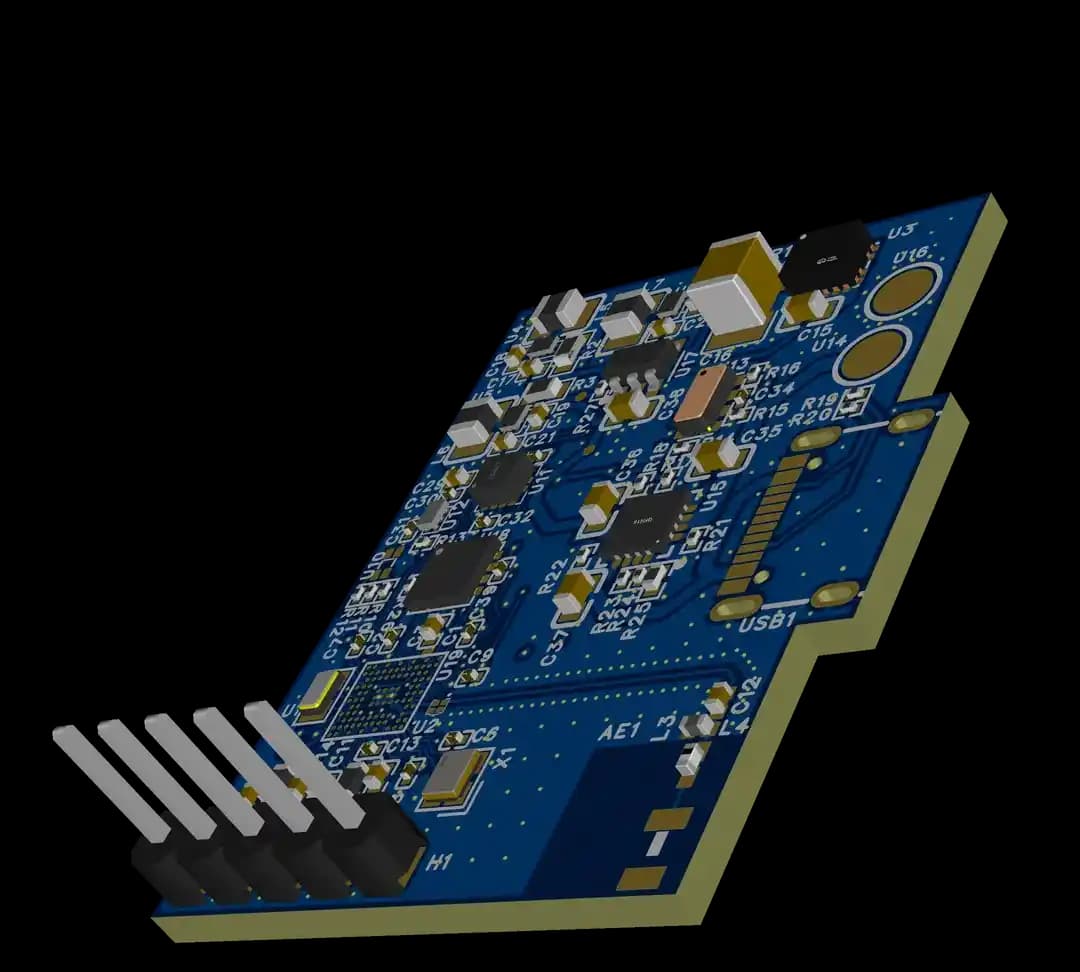

Sağlık Takip Cihazları için 6 Katmanlı PCB Tasarımı ve Anten Optimizasyonu Yöntemleri

Sağlık takip cihazlarında 6 katmanlı PCB tasarımı, bileşen entegrasyonu, güç yönetimi ve anten optimizasyonu detayları ele alınarak kablosuz iletişim performansı ve cihaz güvenilirliği artırılıyor.

Koruma Devreleri ve Güvenlik

FET anahtarları için aşırı akım ve kısa devre koruması kritik bir gerekliliktir. Projede bu koruma henüz yoktur ancak şönt dirençler ve diferansiyel op-amp kullanarak akım izleme ve sınır aşıldığında devreyi kapatma önerilmektedir. Alternatif olarak, BTS-452 gibi akıllı yüksek taraf anahtarları kullanılabilir. Bu elemanlar, pahalı olmalarına rağmen entegre koruma özellikleri sunarak sistem güvenilirliğini artırır.

Yazılım kontrollü sigortalar, ticari Motogadget birimlerinde bulunan ve kullanıcı tarafından programlanabilen önemli bir özelliktir. Bu özellik, her çıkış için ayrı sigorta işlevi görerek devre korumasını esnek hale getirir. Açık kaynak projesinde bu tür bir fonksiyonun eklenmesi tavsiye edilmektedir.

Bu 10 şeyin sırrını çözen şanslı olacak

devamını oku

Uygulama Alanları ve Topluluk Katkısı

Bu açık kaynaklı klon, özellikle cafe racer, klasik ve macera motosikletlerinde kablo karmaşasını azaltmak ve elektrik sistemlerini modernize etmek için tasarlanmıştır. Şarj cihazları, GPS, aydınlatma gibi aksesuarların entegrasyonu kolaylaşır. Ayrıca, kullanıcıların projeyi hackleyip geliştirmesi, yeni özellikler eklemesi ve hata ayıklaması teşvik edilmektedir.

Topluluk tarafından önerilen geliştirmeler arasında düşük güç tüketimli mikrodenetleyicilerle güç yönetimi, CAN ve LIN bus entegrasyonu, koruma devrelerinin iyileştirilmesi ve mobil uygulama geliştirme bulunmaktadır. Proje GitHub üzerinden erişilebilir ve Discord gibi platformlarda kullanıcılar arasında bilgi paylaşımı yapılmaktadır.

Not: Otomotiv elektroniği zorlu ve kirli güç ortamları içerir. Bu nedenle devre tasarımında izolasyon, koruma ve uygun sinyal seviyeleri kritik öneme sahiptir. Analog Devices gibi firmaların otomotiv uygulamalarına yönelik kaynakları incelenmelidir.

Bu proje, motosiklet elektroniği alanında açık kaynaklı çözümler arayan mühendisler ve hobiciler için önemli bir başlangıç noktasıdır. Topluluk katkılarıyla gelişmeye açık olması, farklı motosiklet modellerine uyarlanabilirliği ve yeni teknolojilere entegrasyon potansiyeli taşımaktadır.
