Aktif Gerilim Bölücü/Bölücü/Çoğaltıcı Eklentisi: Laboratuvar Güç Kaynakları İçin Yenilikçi Çözüm
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.

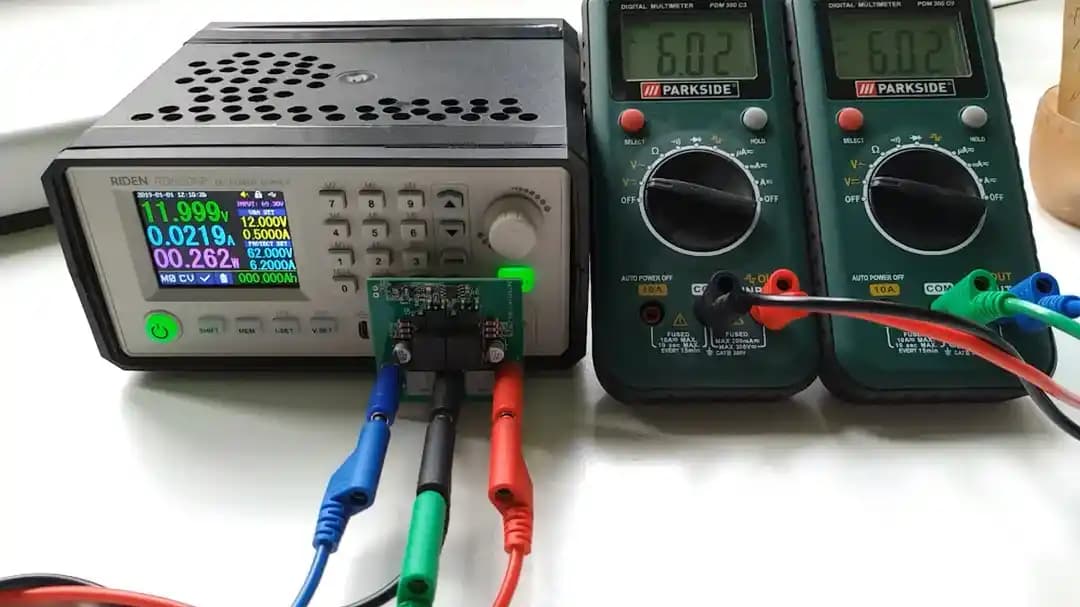

Laboratuvar güç kaynaklarının çıkış voltajlarını simetrik hale getirmek amacıyla geliştirilen aktif gerilim bölücü/bölücü/çoğaltıcı eklentisi, çeşitli güç projelerinde (örneğin ses amplifikatörleri) kullanılmak üzere tasarlanmıştır. Bu cihaz, 60 V maksimum toplam voltaj ve 6 A'ya kadar tepe sanal toprak yükü kapasitesi ile Riden gibi güç kaynaklarının maksimum çıkışlarına uyumludur.
Tasarım ve Çalışma Prensibi
Eklenti, zorlanmış sürekli iletim modunda (Continuous Conduction Mode - CCM) senkron buck topolojisi kullanarak giriş voltajının yarısında sanal bir toprak oluşturur. Bu yöntem, giriş voltajını simetrik olarak ikiye bölerek pozitif ve negatif referanslar sağlar. Ayrıca, zorlanmış senkron CCM sayesinde cihaz tersine çalışabilir; bu da voltajı yükseltme, ters çevirme veya çoğaltma işlevlerini mümkün kılar. Örneğin, 15 V giriş voltajı kullanılarak bir hat geçişi sağlanabilir ve diğer hat oluşturulabilir.
Cihaz genellikle kendi kendine beslenir, ancak bu durum minimum giriş voltajını 12 V ile sınırlar. Daha düşük voltajlarda çalışmak gerektiğinde, anahtarlama devresi için harici güç kaynağı kullanılabilir. Bu sayede 0 V'a kadar bölme mümkün olur.
Ayrıca Bakınız
Performans ve Verimlilik
Giriş voltajı 12 V ve üzeri olduğunda cihazın verimliliği %85'in üzerindedir. Ancak, daha düşük voltajlarda verimlilik hızla düşmektedir. Sanal toprak, frekans boyunca stabil kalır; düşük frekans empedansı 160 mOhm civarındadır (740 Hz, 12 V giriş). Yüksek frekans tepkisi ise esas olarak kablolama endüktansına bağlıdır.
Asimetrik Yükleme ve Koruma Mekanizmaları
Asimetrik yükleme durumları, yani split hatlardan birinin ağır yüklenmesi diğerinin hafif veya boş olması, sanal toprak voltajının kaymasına neden olabilir. Bu eklenti, bu tür durumları önlemek için geri bildirim mekanizması uygular ve duty cycle ayarı ile voltaj kaymasını engeller. DC çıkış direnci testlerde 20 mOhm'un altındadır.
Ayrıca, çıkış terminallerinde antiparalel Schottky diyotlar bulunur. Bunlar, özellikle endüktif yüklerin ani kesilmesi durumunda ters akımların cihaz üzerindeki olumsuz etkilerini önler. Bu diyotlar aynı zamanda cihazın çoğaltıcı modda başlamasına da yardımcı olur.
Filtreleme ve Endüktansın Rolü
LC filtre elemanları (örneğin L1 ve L4 endüktansları) anahtarlama dalgalanmalarını bastırmak için kullanılır. Bu endüktanslar, kontrol geri bildirimi sayesinde oluşturabilecekleri empedans sorunlarına karşı düzeltilir. Ayrıca, rezonans oluşumunu önlemek için yüksek ESR'li elektrolitik kondansatörler ve dirençler filtre devresine dahil edilmiştir.
Güvenlik ve Kullanım Uyarıları
Endüktif yüklerin ani kesilmesi durumunda, çıkış kapasitörleri negatif voltajlara düşebilir ve ters akımlar cihaz bileşenlerine zarar verebilir. Bu nedenle, çıkış terminallerine koruyucu diyotlar eklenmiştir. Ayrıca, birden fazla güç kaynağının seri bağlanması durumunda birinin arızalanması veya kapanması, diğerlerine zarar verebilir. Bu eklenti de temel olarak iki güç kaynağının seri bağlanması gibi çalıştığı için benzer riskler taşır.
Sonuç
Aktif gerilim bölücü/bölücü/çoğaltıcı eklentisi, laboratuvar güç kaynaklarının simetrik voltaj üretmesini sağlayan, yüksek verimlilik ve stabilite sunan bir çözümdür. Asimetrik yüklenme ve endüktif yüklerin neden olabileceği sorunlara karşı koruma mekanizmaları içerir. Tasarımındaki geri bildirim kontrolü ve filtreleme elemanları sayesinde çıkış voltajı kararlılığı sağlanır ve çeşitli uygulamalarda kullanılabilir.
Bu proje, güç elektroniği alanında ileri düzey tasarım prensiplerini uygulayan ve laboratuvar güç kaynaklarının fonksiyonelliğini artıran önemli bir örnektir.
Kaynaklar
Reddit Tartışma Başlığı: Active voltage splitter/divider/doubler addon for lab PSUs
