Kurtarılmış Parçalarla Programlanabilir Elektronik Yük ve Batarya Test Cihazı Tasarımı

Elektronik hobi alanında, profesyonel laboratuvar ekipmanlarının yüksek maliyeti ve temin zorluğu nedeniyle, geri dönüştürülmüş elektronik atıklardan elde edilen parçalarla kendi test cihazlarını geliştirenler artmaktadır. Bu bağlamda, programlanabilir elektronik yük ve batarya test cihazları, hem maliyet etkin hem de işlevsel çözümler sunar.

Cihazın Temel Özellikleri ve İşlevleri

Bu tür bir cihaz, sabit akım deşarjı modunda 0.1A ile 10A arasında 100mA adımlarla gerçek zamanlı akım ayarlamasına olanak tanır. Batarya test modunda ise, 2V ile 30V arasında ayarlanabilir kesme voltajı sayesinde batarya koruması sağlanır. Test öncesinde sabit deşarj akımı kullanıcı tarafından belirlenebilir. Test tamamlandığında, cihaz toplam kapasiteyi mAh cinsinden ve geçen süreyi gösterir.

Arayüzde kullanılan RGB LED, batarya yüzdesine veya voltaj seviyesine bağlı olarak renk değiştirir; bu, kullanıcıya görsel bir geri bildirim sağlar. Ayrıca, cihazda sessiz çalışma için özel bir fan eğrisi programlanmıştır. Fan, 45°C altındaki sıcaklıklarda tamamen kapalı kalır, 45°C'de %50 hızda çalışmaya başlar ve 60°C'ye kadar lineer olarak %100 hıza ulaşır.

Ayrıca Bakınız

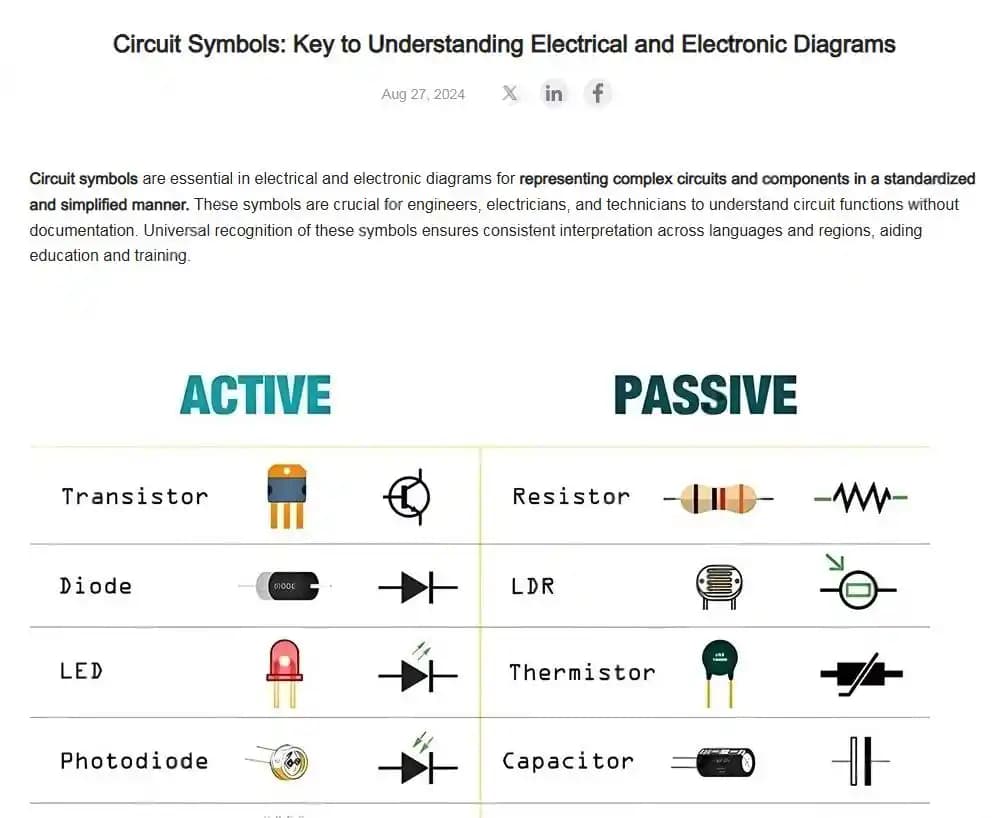

Elektronik Devre Sembolleri: Anlamları, Kullanımları ve Bölgesel Farklılıklar Hakkında Detaylı İnceleme

Elektronik devre sembolleri, bileşenlerin işlev ve bağlantılarını görsel olarak ifade eder. Diyot, direnç, kapasitör gibi sembollerin anlamları, bölgesel farklılıkları ve standartlaşma süreçleri detaylı şekilde ele alınmaktadır.

Seyahatlerde Taşınabilir Onarım Kiti: Elektronik ve Mekanik Tamir İçin Temel Araçlar

Seyahatlerde elektronik ve mekanik arızalara karşı taşınabilir onarım kiti, programlanabilir güç kaynağı, lehimleme istasyonu ve izolasyon malzemeleriyle hızlı çözüm sunar. Kompakt ve fonksiyonel tasarımıyla pratik kullanım sağlar.

Eski Analitik Terazilerde Kuvvet Geri Kazanım Sensörleri ve İç Mekanizma Özellikleri

1980-90'larda geliştirilen eski analitik terazilerde kullanılan kuvvet geri kazanım sensörleri, mekanik hareketi elektromanyetik kuvvetle dengeleyerek yüksek hassasiyetli tartım sağlar. Bu sensörler piezoelektrik strain gauge ve mikrodenetleyicilerle çalışır.

Elektronik Dirençler ve Kondansatörlerin Tarihsel Gelişimi ve Tamir Edilebilirlik

Elektronik dirençler ve kondansatörlerin tarihsel gelişimi, estetik özellikleri ve tamir edilebilirlik açısından değerlendirilirken, modern yüzey montaj teknolojisinin getirdiği zorluklar ve sürdürülebilirlik vurgulanıyor.

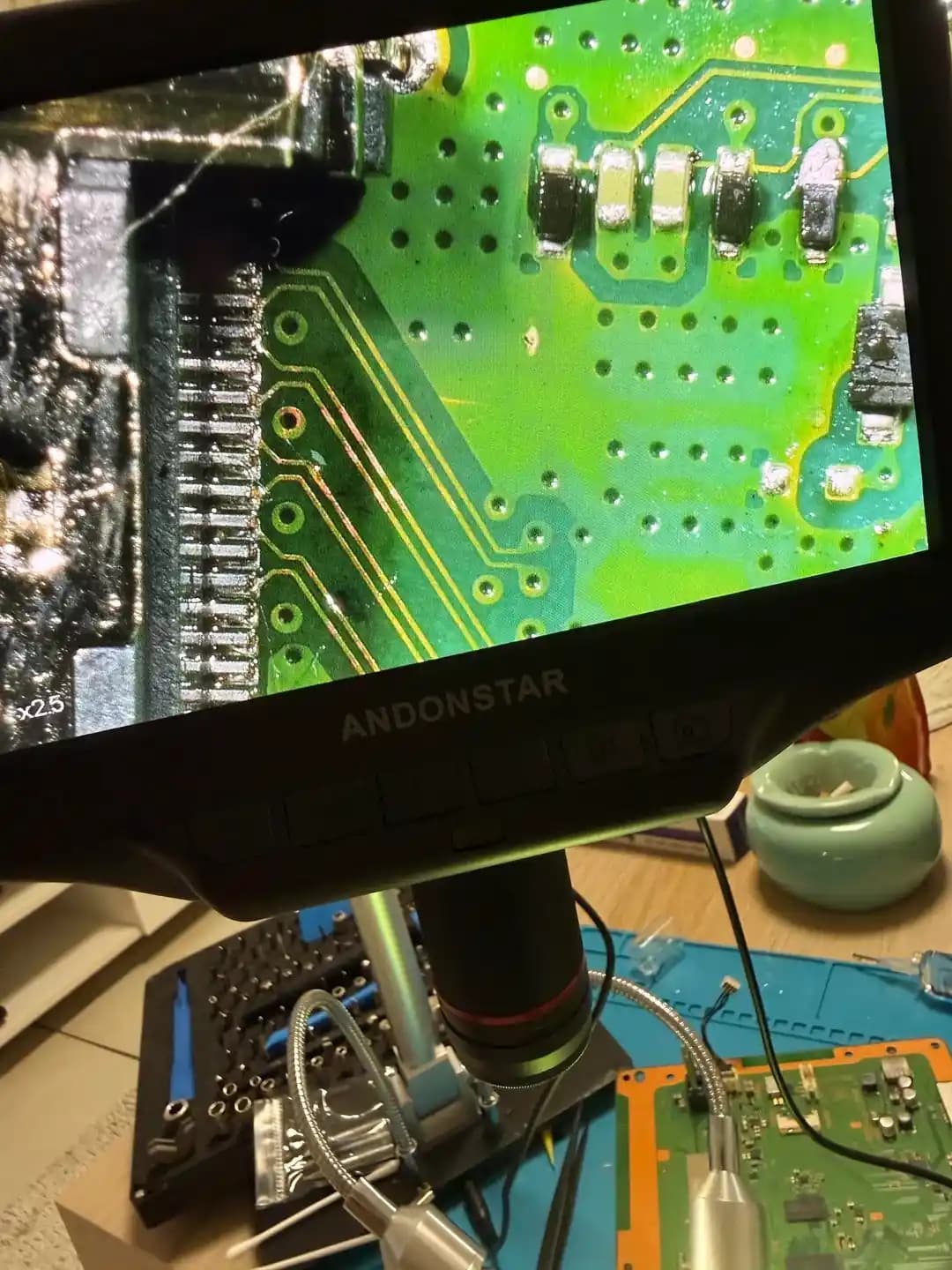

PS4 HDMI Port Değişimi: Teknik Adımlar, Lehim Kalitesi ve İlk Deneyim İpuçları

PS4 HDMI port değişimi, teknik bilgi ve doğru ekipman gerektirir. Lehim kalitesi, temizlik ve mikroskop kontrolü işlemin başarısını artırır. İlk deneyimlerde pratik ve şeffaflık önemlidir.

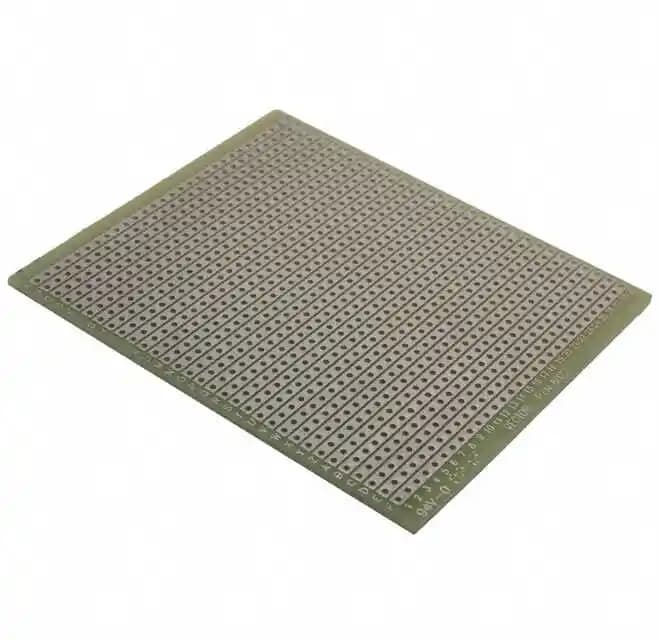

Standart Protoboardlarda SMD Parçaların Kullanımı ve Uygulama Yöntemleri

Standart protoboardlarda SMD parçaların kullanımı, adaptör kartlar ve lehimleme yöntemleriyle mümkün hale gelir. Karmaşık kablolama ve parça temini zorlukları, özel PCB tasarımlarıyla aşılabilir.

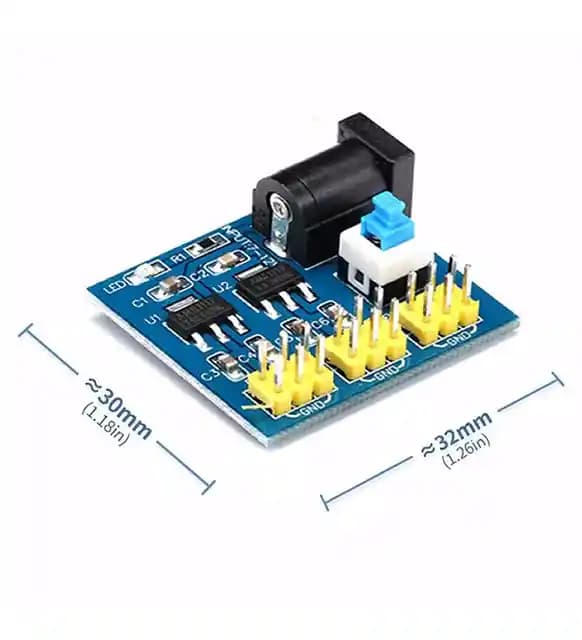

12V'den 5V ve 3.3V'a Voltaj Dönüştürme Modülleri: Temel Bilgiler ve Uygulama İpuçları

12V'den 5V ve 3.3V'a voltaj dönüştürme modüllerinin çalışma prensipleri, koruma diyotu kullanımı, ısı yönetimi ve montaj teknikleri detaylı şekilde ele alınmaktadır.

Elektronik Lehimlemede Doğru Teknikler ve Yaygın Hataların Analizi

Elektronik lehimleme sürecinde sık karşılaşılan hatalar ve doğru tekniklerin önemi, Reddit tartışmaları ve uygulamalı öneriler ışığında ele alınıyor. Lehimleme becerilerinin geliştirilmesi için pratik ve eğitim yöntemleri sunuluyor.

Elektronik Bileşenlerin Rolü ve Devre Tasarımı

Cihazda kullanılan ana yük elemanı, büyük bir TO-220 paketli transistör olup, metal kasa üzerinde soğutucu ile birlikte monte edilmiştir. Bu transistör, bataryadan gelen akımı kontrol ederek sabit deşarj sağlar. Güç dirençleri, paralel bağlanarak düşük direnç değeri elde edilmiş ve bu dirençler üzerinden geçen akım ölçülerek cihazın hesaplama yapması sağlanmıştır.

Devre üzerinde ayrıca küçük TO-92 paketli bir transistör ve iki küçük entegre devre (IC) bulunur. Bunlardan biri, voltaj sensörü veya referans gerilim kaynağı olarak işlev görebilirken, diğeri MOSFET anahtarı olabilir. MOSFET, batarya ile dirençler arasındaki bağlantıyı açıp kapatarak devreyi kontrol eder. Potansiyometre ile PWM sinyali ayarlanarak güç dağılımı ve akım sınırlandırması yapılabilir.

Mikrodenetleyici tabanlı firmware, akım ve voltaj ölçümlerini işleyerek test sürecini yönetir, kullanıcı arayüzünü kontrol eder ve termal yönetimi sağlar. Bu yazılım, cihazın güvenli ve doğru çalışması için kritik öneme sahiptir.

Gören herkesi kendine aşık eden 10 muhteşem ürün

devamını oku

Termal Yönetim ve Güvenlik Önlemleri

Yüksek akım uygulamalarında ısınma önemli bir faktördür. Bu nedenle, cihazda kullanılan büyük soğutucu ve fan, transistörün sıcaklığını kontrol altında tutar. Fanın sıcaklık bazlı hız kontrolü, hem enerji verimliliği sağlar hem de cihazın sessiz çalışmasına olanak tanır.

Batarya koruma voltajının programlanabilir olması, bataryanın aşırı deşarj edilmesini önler ve böylece batarya ömrü uzatılır. Ayrıca, cihazın firmware'i, düşük voltajda otomatik kapanma gibi güvenlik fonksiyonlarını içerir.

Sonuç

Geri dönüştürülmüş parçalar kullanılarak tasarlanan programlanabilir elektronik yük ve batarya test cihazları, elektronik hobi ve eğitim alanlarında önemli bir kaynak oluşturur. Bu cihazlar, hem maliyet açısından avantajlıdır hem de elektronik bileşenlerin işlevsel entegrasyonunu ve mikrodenetleyici tabanlı kontrol sistemlerini uygulamalı olarak öğrenme imkanı sunar. Tasarımda kullanılan güç transistörleri, dirençler, sensörler ve yazılım bileşenleri, cihazın performansını ve güvenliğini doğrudan etkiler.

"Bu tür projeler, elektronik atıkların teknik olarak yeniden değerlendirilmesi ve elektronik eğitiminde pratik uygulamalar için önemli bir örnek teşkil eder."
