Komünist Dönemden El Yapımı İnterkom Sistemi ve Cordwood PCB Teknolojisi
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.

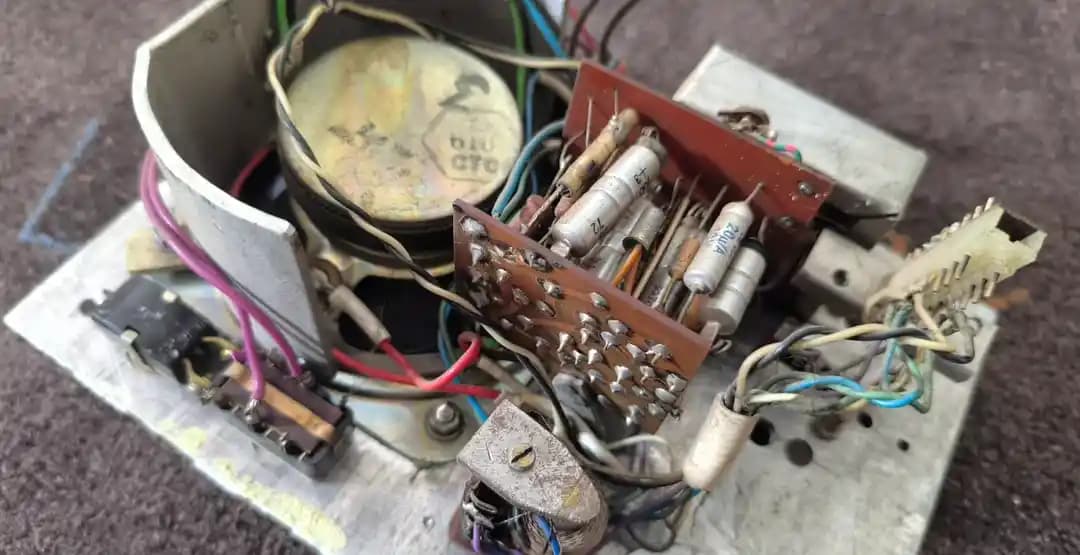

Doğu Bloku ülkelerinde 1970'lerin sonlarında kullanılan el yapımı interkom sistemleri, teknik açıdan ilginç bir yapıya sahiptir. Bu sistemlerde kullanılan baskılı devre kartları, bileşenlerin iki kart arasında dikey olarak yerleştirildiği cordwood (kütük ahşap) konstrüksiyonu olarak adlandırılan bir yöntemle üretilmiştir. Bu yöntem, bileşenlerin yerleşiminde alışılmışın dışında bir yaklaşım sunar ve bileşen yoğunluğunu artırmak için geliştirilmiştir.
Cordwood PCB Teknolojisinin Özellikleri
Cordwood konstrüksiyonu, bileşenlerin yatay değil, dikey olarak iki baskılı devre kartı arasına yerleştirilmesi esasına dayanır. Bu sayede:
Bileşen yoğunluğu artar: Aynı alan içinde daha fazla elektronik parça yerleştirilebilir.
Mekanik dayanıklılık sağlanır: Bileşenler kartlar arasında sıkıca sabitlenir, bu da titreşim ve şoklara karşı direnç kazandırır.
Ancak bu teknoloji, onarım ve bakım açısından zorluklar içerir. Bileşenlere erişim zor olduğundan, arızaların tespiti ve tamiri güçleşir. Ayrıca üretim süreci karmaşık ve zaman alıcıdır. Bu nedenlerle cordwood PCB'ler, yaygın standart baskılı devre kartlarının yerini almamıştır.
Ayrıca Bakınız
Tarihsel ve Teknik Bağlam
Cordwood teknolojisi esas olarak 1950'lerde popüler olmuş, ancak 1970'lerin sonlarına kadar bazı özel uygulamalarda kullanılmaya devam etmiştir. Örneğin, Doğu Bloku ülkelerinde ve Sovyetler Birliği'nde askeri ve uzay teknolojilerinde tercih edilmiştir. Bu sistemler, yüksek şok ve G kuvvetlerine dayanıklı olmaları nedeniyle özellikle topçu mühimmatı yakınlık fitilleri, hava-hava füzeleri ve ses altı roketler gibi kritik uygulamalarda kullanılmıştır.
Ayrıca, bazı eski test ekipmanları ve osiloskoplarda da cordwood yapısına rastlanır. Bu tür uygulamalarda yüksek voltaj dayanımı ve bileşen yoğunluğu önemli avantajlar sağlar.
Doğu Bloku Elektroniğinde Tarih Kodları ve Parça Çeşitliliği
Doğu Bloku üretimlerinde, elektronik bileşenlerin üzerinde üretim tarihlerini gösteren kodlar yaygın olarak yer alır. Bu, cihazların üretim tarihlerini ve bileşenlerin yaşını takip etmeyi kolaylaştırır. Bahsi geçen interkom sisteminde 1972 ve 1976 tarihli kondansatörler bulunmuştur. Bu tür tarih kodları, Doğu Bloku'nun elektronik üretim kültürünün karakteristik bir parçasıdır.
İnterkom ve Sovyet Kablolu Radyo Sistemleri
Bahsedilen interkom sistemi, ev içinde farklı odalar arasında iletişim sağlamak için kullanılmıştır. Ancak Sovyetler Birliği'nde "kablolu radyo" olarak adlandırılan, radyo frekansı kullanmayan, voltaj kontrollü kablolu yayın sistemleri de mevcuttu. Bu sistemler, hoparlör ve ses kontrolü içeren basit yapılarla evlerde yaygın olarak kullanılmıştır.
Cordwood Teknolojisinin Günümüzdeki Yeri
Cordwood PCB teknolojisi günümüzde nadiren kullanılır. Bunun başlıca nedenleri:
Üretim ve onarım zorlukları
Modern PCB teknolojilerinin gelişmesi
Radial (ayrık) bileşenlerle benzer yoğunlukların elde edilmesi
Ancak, yüksek voltaj dayanımı ve dar alanlarda yüksek yoğunluk gerektiren bazı özel uygulamalarda hâlâ tercih edilebilmektedir. Örneğin, yeni radar sistemlerinde veya uzay aracı elektroniklerinde bu yöntem kullanılabilmektedir.
Sonuç
Cordwood baskılı devre kartları, elektronik bileşenlerin yerleşiminde alışılmışın dışında bir yöntem sunar. Tarihsel olarak Doğu Bloku'nun sınırlı kaynakları ve özel uygulama ihtiyaçları doğrultusunda geliştirilmiş bu teknoloji, yüksek bileşen yoğunluğu ve mekanik dayanıklılık avantajları sağlarken, onarım ve üretim zorlukları nedeniyle yaygınlaşmamıştır. El yapımı interkom sistemleri gibi cihazlarda bu teknoloji, dönemin teknik ve ekonomik koşullarını yansıtan önemli bir örnek teşkil eder.
Not: Cordwood PCB teknolojisi, bileşenlerin iki baskılı devre kartı arasına dikey olarak monte edilmesiyle karakterizedir ve bu yapı, özellikle yüksek şok dayanımı gerektiren askeri ve uzay uygulamalarında tercih edilmiştir.
