DVD Yakıcı Lazer Modülü ve Sabit Akım Güç Kaynağı Tasarımı

DVD yakıcı optik ünitesinden çıkarılan lazer diyotları, yüksek güçlü lazer modülleri oluşturmak için kullanılabilir. Bu diyotların çalıştırılması için sabit akım sağlayan bir güç kaynağı gereklidir. Bu amaçla, ST Microelectronics'in LM317T ayarlanabilir voltaj regülatörü, sabit akım kaynağı olarak yapılandırılmıştır. Bu sayede lazer diyotuna zarar verebilecek aşırı akım engellenir.

LM317T ile Sabit Akım Kaynağı Tasarımı

LM317T regülatörü, çıkış voltajını ayarlayarak sabit akım sağlar. Bu devrede, 10 ohm direnç üzerinden geçen akımın oluşturduğu voltaj düşümü, potansiyometre ve dirençlerle geribesleme olarak kullanılır. Potansiyometrenin wiper'ı, 390 ohm dirençle seri bağlanarak, 10 ohm direnç üzerindeki voltajun bir kısmını LM317'nin ayar bacağına iletir. LM317 çıkış voltajını, ayar bacağındaki voltajın 1.25 V üzerinde tutmaya çalışır. Böylece, akım belirli bir değerde dengelenir ve sabit kalır.

Bu yöntemle, lazer diyotunun üzerinden geçen akım hassas şekilde kontrol edilir. Akım arttıkça 10 ohm direnç üzerindeki voltaj düşümü artar, bu da LM317'nin çıkış voltajını düşürerek akımı sınırlar. Bu döngü, diyotun zarar görmesini önler.

Ayrıca Bakınız

LiDAR Kontrollü Photonmatrix Lazer Teknolojisi ile Saniyede 30 Sivrisinek Avlama

LiDAR teknolojisiyle çalışan Photonmatrix cihazı, saniyede 30 sivrisineği lazerle hedef alarak etkisiz hale getiriyor. Ancak çevresel etkiler ve güvenlik riskleri dikkate alınmalı.

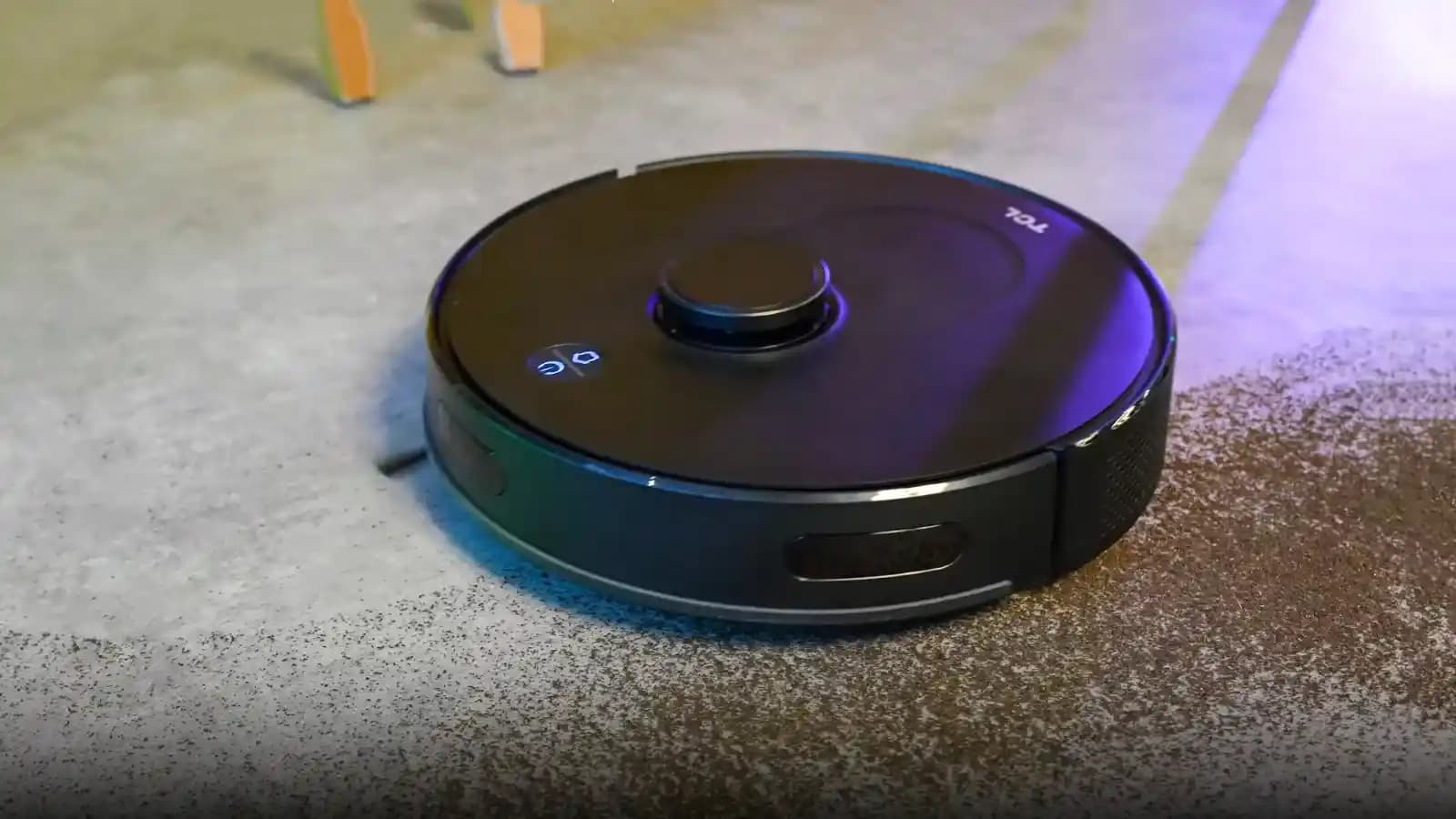

Robot Süpürgelerde Kamera ve Sensör Teknolojileri: Güvenlik ve Nesne Tanıma Yöntemleri

Robot süpürgelerde kamera ve lazer/IR sensör teknolojileri, nesne tanıma ve engel aşmada farklı avantajlar sunar. Güvenlik riskleri ve gizlilik endişeleri, teknolojik önlemlerle azaltılabilir.

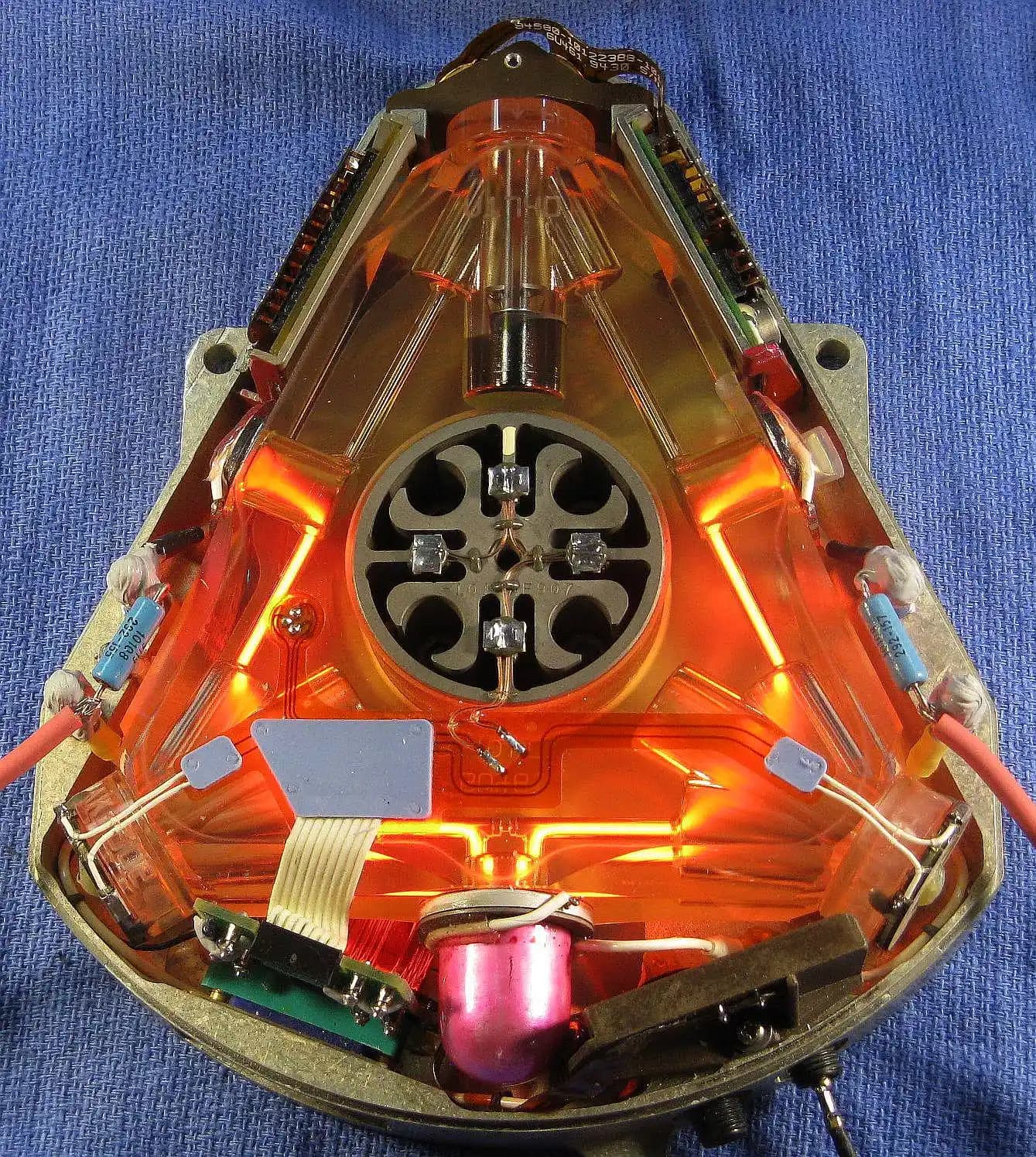

Halkalı Lazer Jiroskop: Navigasyonda Hassasiyet ve Teknolojik Gelişim

Halkalı lazer jiroskop, ışığın halka şeklindeki optik yolda dolaşmasıyla hassas yönelim ölçümü yapar. Uçak ve roket navigasyonunda kritik rol oynayan bu teknoloji, mekanik jiroskoplara kıyasla daha dayanıklı ve hassastır.

Everest SM-166 USB Kırmızı Işıklı Optik Mouse: Ergonomik ve Fonksiyonel Tasarım

Everest SM-166, ev ve ofis kullanımı için tasarlanmış, 1600 DPI lazer sensörlü, RGB aydınlatmalı ergonomik optik mouse. Kablolu bağlantı ve 3 tuşlu fonksiyonellik sunar, konforlu kullanım sağlar.

DVD Yakıcı Lazer Modülü ve Sabit Akım Güç Kaynağı Tasarımı Teknik İncelemesi

DVD yakıcı lazer diyotları için LM317T regülatörü kullanılarak sabit akım kaynağı tasarımı anlatılmakta, lazerin gücü, tehlikeleri ve güvenlik önlemleri detaylandırılmaktadır.

Çin'in Katı Hal Lazer Tabanlı EUV Işık Kaynağı Gelişimi ve ASML Tahminlerini Aşması

Çinli araştırmacılar, katı hal lazer tabanlı EUV ışık kaynağı geliştirerek ASML'nin tahminlerini aşan bir verimlilik elde etti. Bu gelişme, Çin'in ileri çip üretim teknolojilerinde önemli bir ilerlemeyi temsil ediyor.

Gerçekçi Serbest Yüzen 3D Hologramların Teknolojik ve Ekonomik Zorlukları

Gerçekçi serbest yüzen 3D hologramların yaygınlaşamamasının arkasında ışığın fiziksel yansıma gerekliliği, yüksek işlem gücü ihtiyacı ve ortam koşullarının hassasiyeti gibi teknik ve ekonomik engeller bulunuyor.

Minyatür Çip Teknolojisiyle Işınlar Üzerinden Hızlı Kablosuz İnternet Erişimi

Lazer tabanlı kablosuz internet, minyatür çiplerle kompakt hale gelirken düşük gecikme ve spektrum lisansı gerektirmeme avantajları sunuyor. Hava koşullarına duyarlılık ve hizalanma hassasiyeti ise temel zorluklar arasında.

Lazer Diyotunun Gücü ve Tehlikeleri

DVD yakıcıdan çıkarılan lazer diyotunun güç çıkışı tam olarak ölçülememiştir ancak yaklaşık 250 mW ile 350 mW arasında olduğu tahmin edilmektedir. Bu güç, standart lazer pointerların (~5 mW) çok üzerindedir ve ciddi göz hasarlarına yol açabilir.

Özellikle kızılötesi (IR) lazerler görünmez oldukları için gözün doğal kırpma refleksini tetiklemez ve doğrudan maruz kalındığında retina hasarına neden olabilir. Bu lazerler, sınıf IIIb lazerler olarak sınıflandırılır ve kesinlikle lazer pointer gibi düşünülmemelidir.

'Gerçekten böyle şeyler var mı?' diyeceğiniz 10 inanılmaz keşif

devamını oku

Güvenlik Önlemleri

Lazer diyotlarıyla çalışırken mutlaka uygun lazer güvenlik gözlükleri kullanılmalıdır. Bu gözlükler, lazer ışığının göz retinasına zarar vermesini engelleyecek optik yoğunluk (OD) değerine sahip olmalıdır. Özellikle kızılötesi lazerler için OD+8 gibi yüksek koruma seviyeleri önerilir.

Güvenlik gözlükleri, güvenilir ve sertifikalı kaynaklardan temin edilmelidir. Amazon veya eBay gibi platformlarda satılan gözlüklerin çoğu yeterli koruma sağlamayabilir. Ucuz ve sertifikasız gözlükler, güçlü lazer ışınlarına karşı etkisiz kalabilir.

Lazer Diyotunun Test Edilmesi ve Kullanımı

Lazer diyotunun akım sınırını belirlemek için doğrudan gözle kontrol yapmak tehlikelidir. Bunun yerine fotodiyot veya foto direnç gibi ışık algılayıcıları ve multimetre kullanılarak ışık çıkışı ölçülmelidir. Lazer diyotları aşırı akıma maruz kaldığında hızla zarar görebilir ve kalıcı hasar oluşabilir.

CD yakıcı optik ünitesinde bulunan lazer diyotları, DVD yakıcıdakilere göre farklı dalga boylarında olabilir ve genellikle daha tehlikelidir. Bu diyotları çıplak gözle ayırt etmek mümkün değildir, bu yüzden tüm diyotlar tehlikeli kabul edilmelidir.

Hukuki ve Etik Boyut

Güçlü lazer diyotlarının kötü amaçlarla kullanımı ciddi yasal yaptırımlara tabidir. Lazer saldırıları birçok bölgede ağır cezalarla karşılanmaktadır. Lazer modülleri sadece teknik bilgi ve güvenlik önlemleriyle donanmış kişiler tarafından, etik kurallar çerçevesinde kullanılmalıdır.

"Güvenlik gözlükleri laboratuvarımızda zorunlu hale getirildi ve lazer güvenliği uzmanımız tarafından ciddi uyarılar aldık. Harcayacağınız para, gözlerinizi korumak için gereklidir."

Bu tür lazer modülleri, teknik bilgi ve dikkat gerektirir. Doğru tasarım ve güvenlik önlemleri olmadan kullanılması, kalıcı göz hasarlarına yol açabilir. Sabit akım kaynağı tasarımı, lazer diyotunun ömrünü uzatmak ve güvenli çalışmasını sağlamak için kritik öneme sahiptir.
