3D Yazıcı ile PCB Ön Prototip Kontrolü: Parça Hizalamasında Doğruluk ve Pratik Yaklaşımlar

Elektronik devre kartlarının (PCB) üretim sürecinde, parçaların doğru hizalanması ve deliklerin yerleşimi kritik öneme sahiptir. Geleneksel olarak, bu kontroller kağıt üzerine baskı yapılarak gerçekleştirilirken, günümüzde 3D yazıcıların yaygınlaşmasıyla birlikte daha hassas ve pratik yöntemler kullanılmaktadır. Bu yazıda, 3D yazıcı ile PCB ön prototip baskısının avantajları, uygulama yöntemleri ve dikkat edilmesi gereken noktalar ele alınmaktadır.

3D Yazıcı ile PCB Ön Prototip Baskısının Avantajları

3D yazıcı kullanılarak hazırlanan ön prototipler, parça hizalamasında yaklaşık 0.1 mm hassasiyet sunar. Bu, kağıt baskı yöntemine kıyasla çok daha yüksek doğruluk sağlar. Parçaların ve deliklerin gerçek boyutlarda modellenmesi, kasa ile uyumun önceden test edilmesine olanak tanır. Böylece, üretim aşamasında karşılaşılabilecek hizalama hataları ve montaj problemleri önceden tespit edilip giderilebilir.

Ayrıca Bakınız

3D Yazıcı ile Üretilen Lehimleme Aparatlarıyla LED Montajında Verimlilik Artışı ve Hassasiyet

3D yazıcı ile üretilen lehimleme aparatları, LED pinlerinin devre kartına doğru hizalanmasını sağlayarak montaj sürecini hızlandırır ve lehim kalitesini artırır. Tasarım ve malzeme seçimi kritik rol oynar.

Elektronik ve Mekanik Projeler İçin İşlevsel Çalışma Tezgahı Güncellemesi ve Düzenlemeleri

Elektronik ve mekanik projeler için kapsamlı bir çalışma tezgahı güncellemesi yapıldı. 3D yazıcı entegrasyonu, ölçüm ekipmanları, alan yönetimi ve ergonomik düzenlemelerle iş akışı optimize edildi.

3D Yazıcı ile PCB Ön Prototip Kontrolü: Parça Hizalamasında Yüksek Doğruluk ve Uygulama Yöntemleri

3D yazıcı kullanımı, PCB ön prototiplerinde parça hizalamasında 0.1 mm hassasiyet sağlayarak montaj hatalarını önler. Yazılım ve malzeme kaynaklı sapmaların telafisiyle üretim süreçleri daha güvenilir hale gelir.

Creality Ender-3 V3 CoreXZ 3D Yazıcı İncelemesi: Yüksek Performans ve Dayanıklılık Özellikleri

Ender-3 V3 CoreXZ, stabil hareket sistemi ve yüksek baskı hızıyla öne çıkan dayanıklı 3D yazıcıdır. Kullanıcılar, detaylı baskılar ve hızlı üretim imkanına sahip olup, teknik sorunlara rağmen yüksek memnuniyet sağlar.

Dr. Mat Matfix 3D Yazıcı Baskı Yapıştırıcı Sıvı: Yüksek Performanslı ve Güvenilir Çözüm

250 ml'lik yüksek performanslı Matfix 3D yapıştırıcı, plastik, cam ve çelik arasında mükemmel tutuş sağlar, kolay kullanılır ve temizlenir, baskı süreçlerini kolaylaştırır.

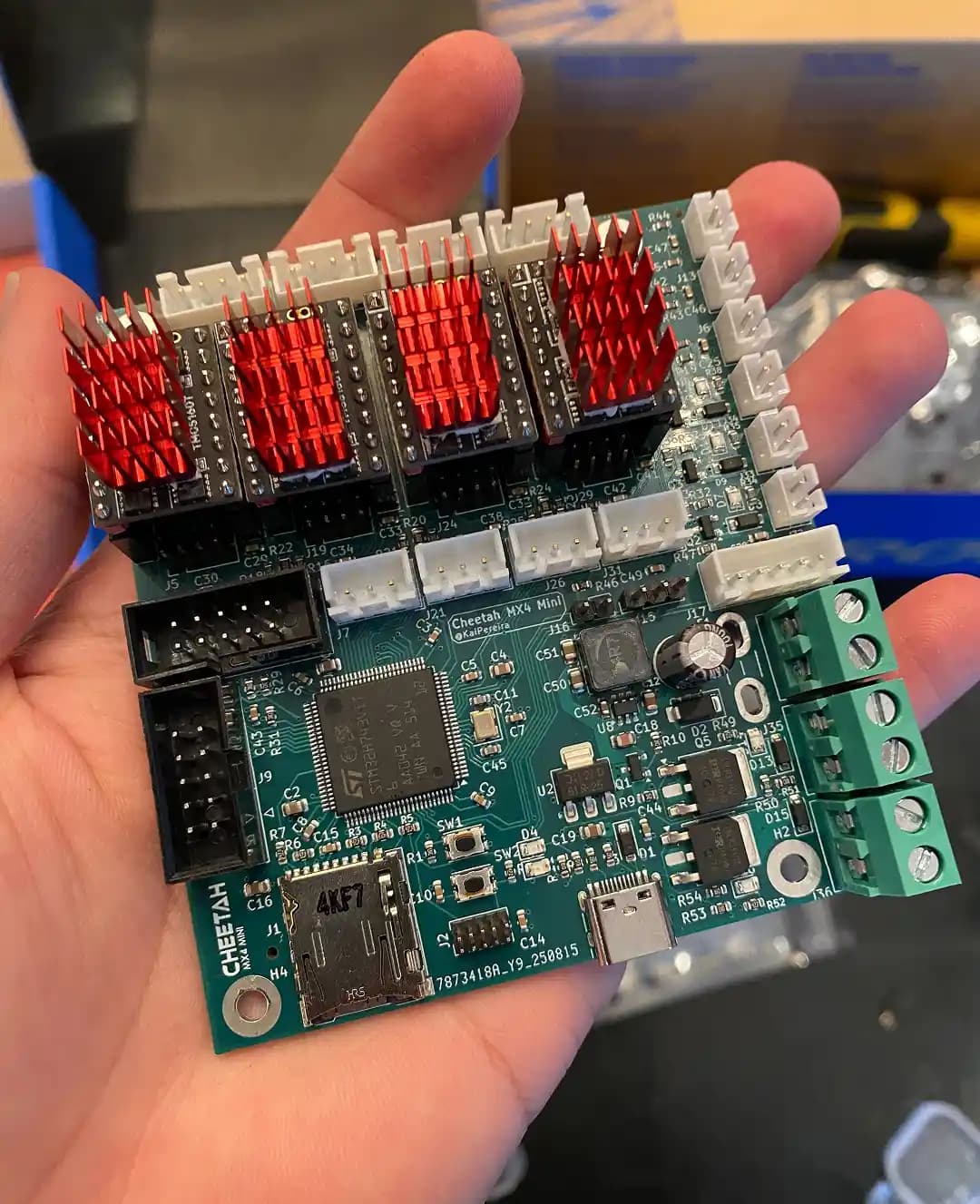

STM32 Tabanlı Küçük ve Ekonomik 3D Yazıcı Anakart Tasarımı ve İyileştirme Önerileri
