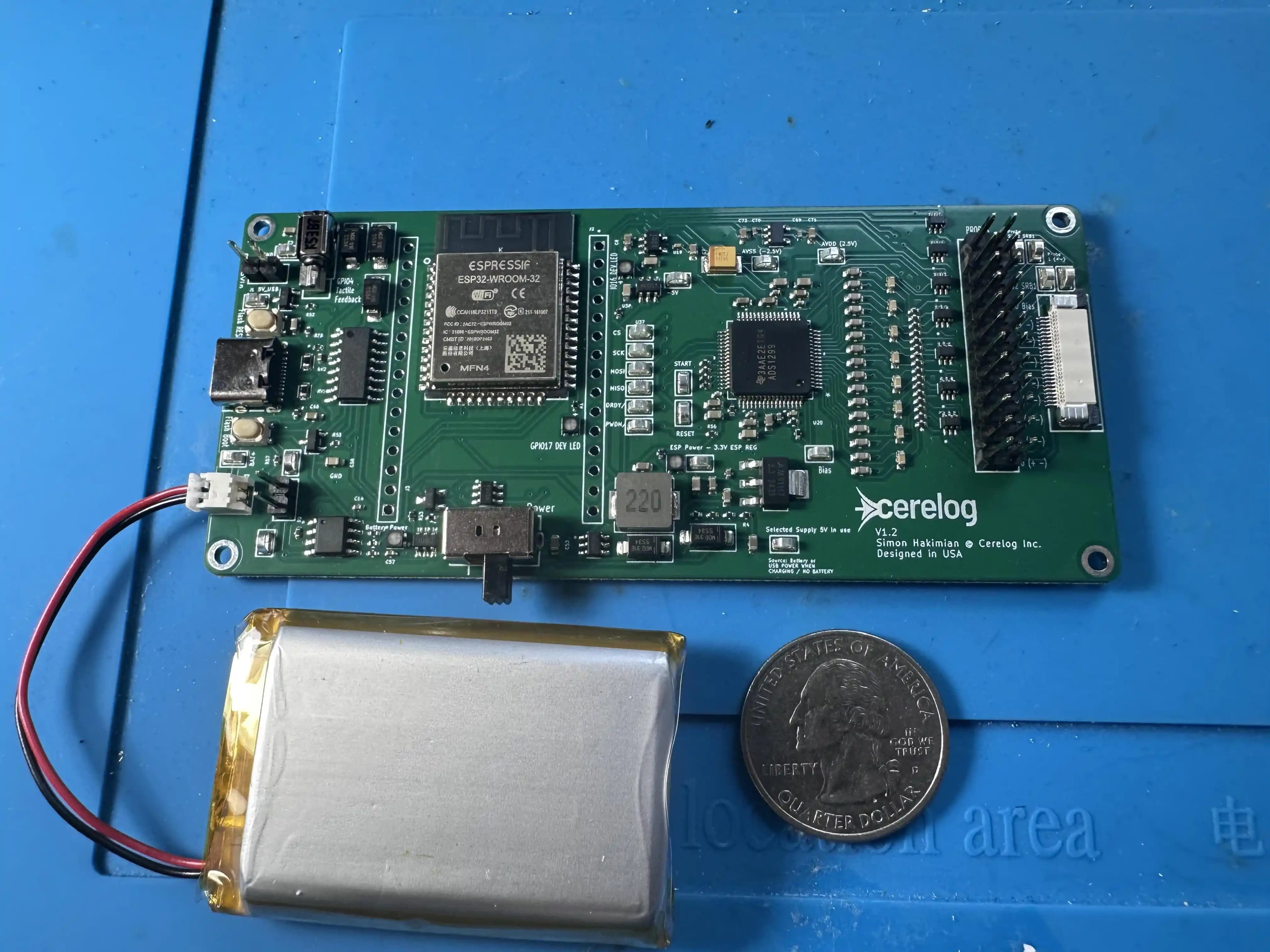

Kendi Beyin-Bilgisayar Arayüzünüzü Tasarlamak: 24 Bit, 16ksps, 8 Kanal, WiFi ve BLE Özellikli Bir Proje
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Beyin-bilgisayar arayüzleri (BCI), beyin dalgalarını ölçerek bilgisayarlarla doğrudan iletişim kurulmasını sağlayan sistemlerdir. Bu alanda yapılan çalışmalar, özellikle yüksek çözünürlük, hızlı örnekleme ve çoklu kanal desteği gibi teknik özelliklerle gelişmektedir. Son zamanlarda tasarlanan bir BCI cihazı, 24 bit çözünürlük, 16.000 örnekleme hızı (16ksps) ve 8 kanal kapasitesi ile dikkat çekmektedir. Ayrıca WiFi ve Bluetooth Low Energy (BLE) bağlantı özellikleriyle kablosuz veri aktarımı mümkün kılınmıştır.
Teknik Özellikler ve Donanım Bileşenleri
Ayrıca Bakınız
ADS1299 Entegresi
Projenin kalbinde, EEG sinyallerini ölçmek için yaygın olarak kullanılan ADS1299 entegresi yer almaktadır. Bu entegre, yüksek hassasiyetli analog-dijital dönüşüm (ADC) ve programlanabilir kazanç amplifikatörü (PGA) içerir. ADS1299, düşük frekanslı ve düşük genlikli EEG sinyallerini dijital hale getirmek için optimize edilmiştir ve bu nedenle BCI tasarımlarında standart bir bileşen olarak kabul edilir. Ancak, bazı kullanıcılar bu entegrenin geliştirilmesi gerektiğini düşünmektedir.
Örnekleme Hızı ve Kanal Sayısı
Cihaz, saniyede 16.000 örnekleme yapabilmekte ve 8 ayrı kanaldan veri toplayabilmektedir. Bu yüksek örnekleme hızı, EEG dalgalarının detaylı analizini mümkün kılar. Çok kanallı yapı ise beynin farklı bölgelerinden eş zamanlı sinyal toplama imkanı sunar.
Bağlantı ve Veri İletimi
WiFi ve BLE özellikleri sayesinde cihaz, kablosuz olarak veri iletebilir. Bu, kullanıcıların hareket özgürlüğünü artırırken, gerçek zamanlı veri takibini kolaylaştırır. Ayrıca, ESP32-S3 gibi USB arayüzü destekleyen mikrodenetleyicilerin kullanımı, gelecekteki tasarım iyileştirmeleri için olanaklar sunmaktadır.
Elektrot Seçimi ve Yerleştirme
Elektrotlar, EEG sinyallerinin toplanmasında kritik öneme sahiptir. Projede, kafanın dışına yerleştirilen non-invaziv elektrotlar kullanılmaktadır. Elektrot türleri arasında ıslak (wet) ve kuru (dry) seçenekler bulunur. Kuru elektrotlar genellikle gümüş/gümüş klorür (Ag/AgCl) veya altın malzemeden yapılır. Elektrotların kafa derisine tutturulması için çeşitli yöntemler mevcuttur ve bu, sinyal kalitesi üzerinde doğrudan etkilidir.
Güvenlik ve Performans Konuları
Kişiye takılan cihazlarda elektriksel izolasyon hayati önem taşır. Örneğin, cihaz USB ile bir bilgisayara bağlandığında, topraklama ve izolasyon önlemleri alınmalıdır. Aksi takdirde, kullanıcıda elektriksel rahatsızlıklar oluşabilir. Ayrıca, anten çevresindeki topraklama düzeni RF performansını etkileyebilir; bu nedenle tasarımda anten ve topraklama arasındaki ilişki dikkatle planlanmalıdır.
Projenin Açık Kaynak Yapısı
Tasarımcı, projenin detaylarını GitHub üzerinden paylaşmıştır. Bu sayede diğer geliştiriciler projeyi inceleyebilir, katkıda bulunabilir ve kendi tasarımlarını geliştirebilir. Açık kaynak yaklaşımı, donanım projelerinin gelişimi ve yaygınlaşması için etkili bir yöntem olarak görülmektedir.
"ADS1299 entegresi, BCI projelerinde yaygın olarak kullanılıyor ancak geliştirilmesi gereken yönleri var."
"Güvenlik için izolasyon şart, aksi halde cihaz USB üzerinden bağlandığında kullanıcıda elektriksel rahatsızlık olabilir."
Bu proje, beyin sinyallerini yüksek doğrulukla ölçmek ve kablosuz olarak iletmek isteyen mühendisler ve araştırmacılar için önemli bir referans noktasıdır. Teknik detaylar, kullanılan bileşenler ve tasarım kararları, BCI alanındaki uygulamalara ışık tutmaktadır.
