Thru-Hole MOSFET'lerin SMD Paketlerine Dönüştürülmesi ve D2PAK/TO-263 Paketi

Elektronik devrelerde kullanılan MOSFET'ler, genellikle iki ana paket tipinde bulunur: thru-hole (delikten montaj) ve SMD (yüzeye monte). Thru-hole paketler, lehimleme işlemi için devre kartındaki deliklere yerleştirilirken, SMD paketler doğrudan kart yüzeyine lehimlenir. Bu iki paket tipi arasında dönüşüm yapmak, özellikle prototipleme veya stokta bulunmayan SMD versiyonlarının kullanılması gerektiğinde pratik bir çözüm olabilir.

D2PAK/TO-263 Paketi ve Dönüşümün Temelleri

D2PAK (aynı zamanda TO-263 olarak da bilinir) paketi, yüksek güç uygulamalarında yaygın olarak kullanılan bir SMD paketidir. Bu paket, genellikle thru-hole TO-220 paketinin SMD versiyonu olarak kabul edilir. D2PAK'ın ortaya çıkışı, üreticilerin TO-220 paketlerini SMD formatına uyarlama çabalarının bir sonucudur.

Ayrıca Bakınız

Thru-Hole MOSFET'lerin SMD Paketlerine Dönüştürülmesi ve D2PAK/TO-263 Paketi İncelemesi

Thru-hole MOSFET'lerin SMD paketlerine dönüştürülmesi, özellikle D2PAK/TO-263 paketinde ısı yönetimi ve pin bağlantıları açısından kritik detaylar içerir. Bu yöntem, acil durumlar için pratik bir çözüm sunar.

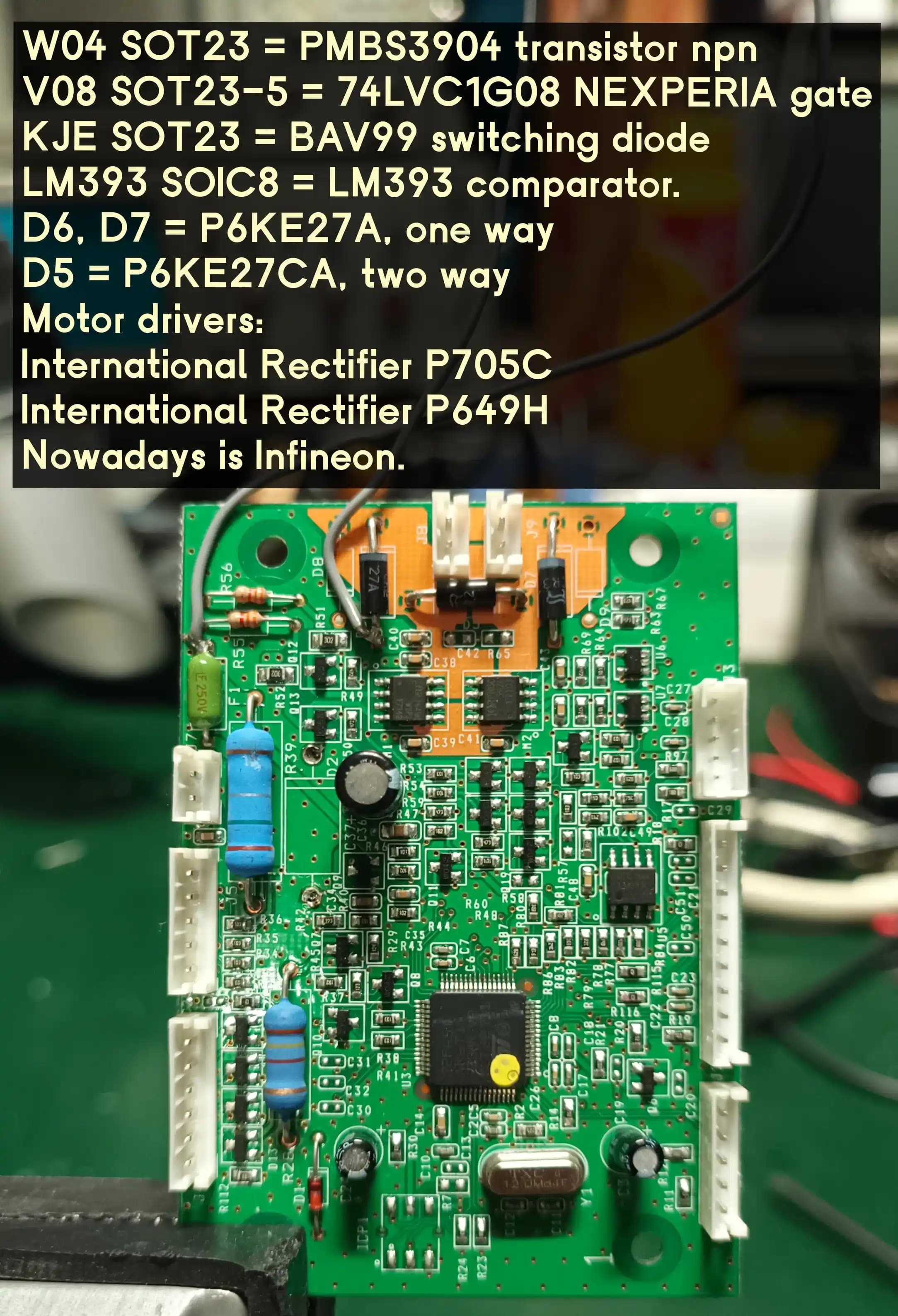

Logitech G25 Direksiyon PCB Onarımı ve Modifikasyonu İçin Teknik Rehber

Logitech G25 direksiyon PCB onarımında motor sürücü mosfetleri ve diyotların kontrolü, değiştirilmesi ve koruyucu kaplamalarla kart dayanıklılığı artırılır. BTS7960 modül kullanımı da tartışılır.

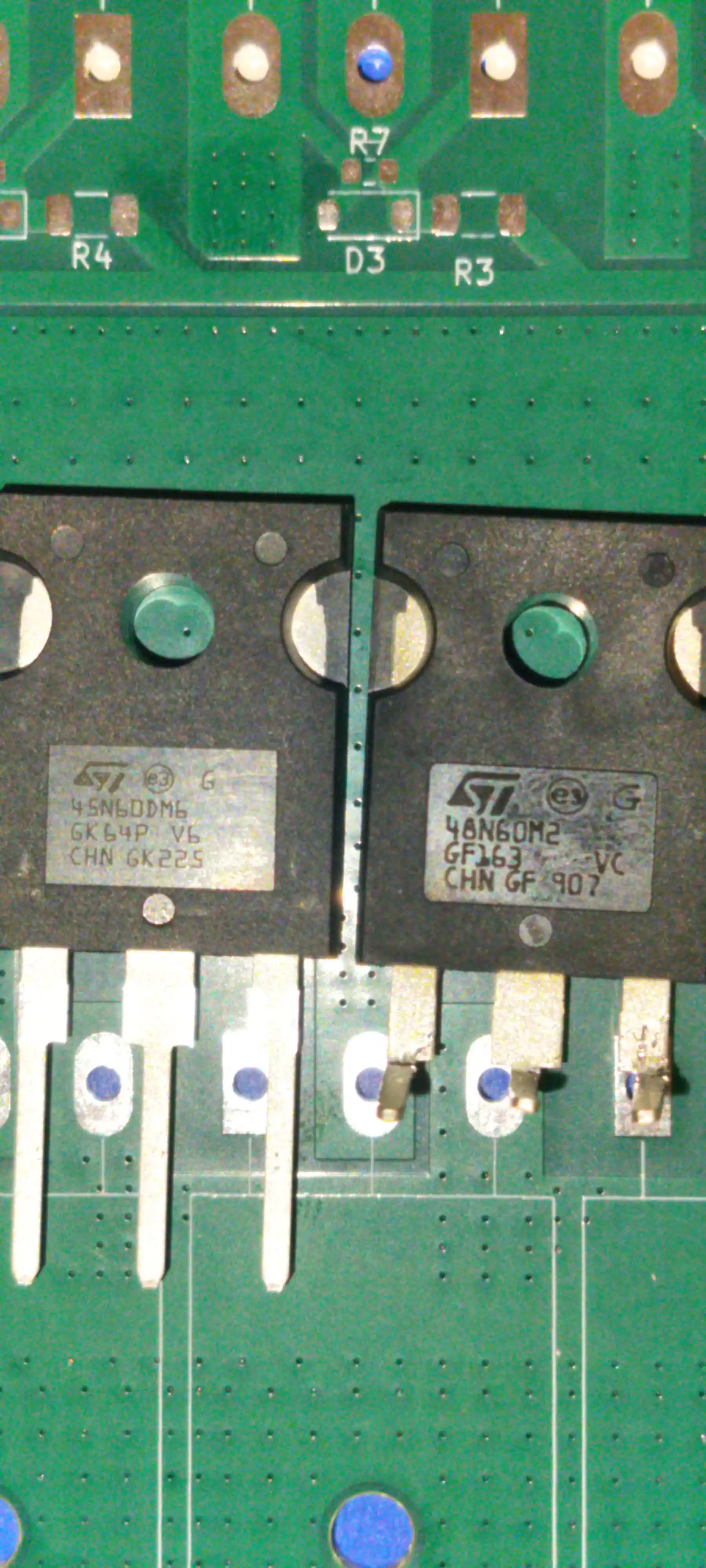

Orijinal ve Sahte ST MOSFET'lerin Performans Farkları ve Ayırt Edilme Yöntemleri

Orijinal ve sahte ST MOSFET'ler arasındaki teknik ve performans farkları, elektriksel testler ve ileri analiz yöntemleriyle ortaya konmaktadır. Sahte ürünlerin güvenilirliği düşük olup ESD koruması eksiktir.

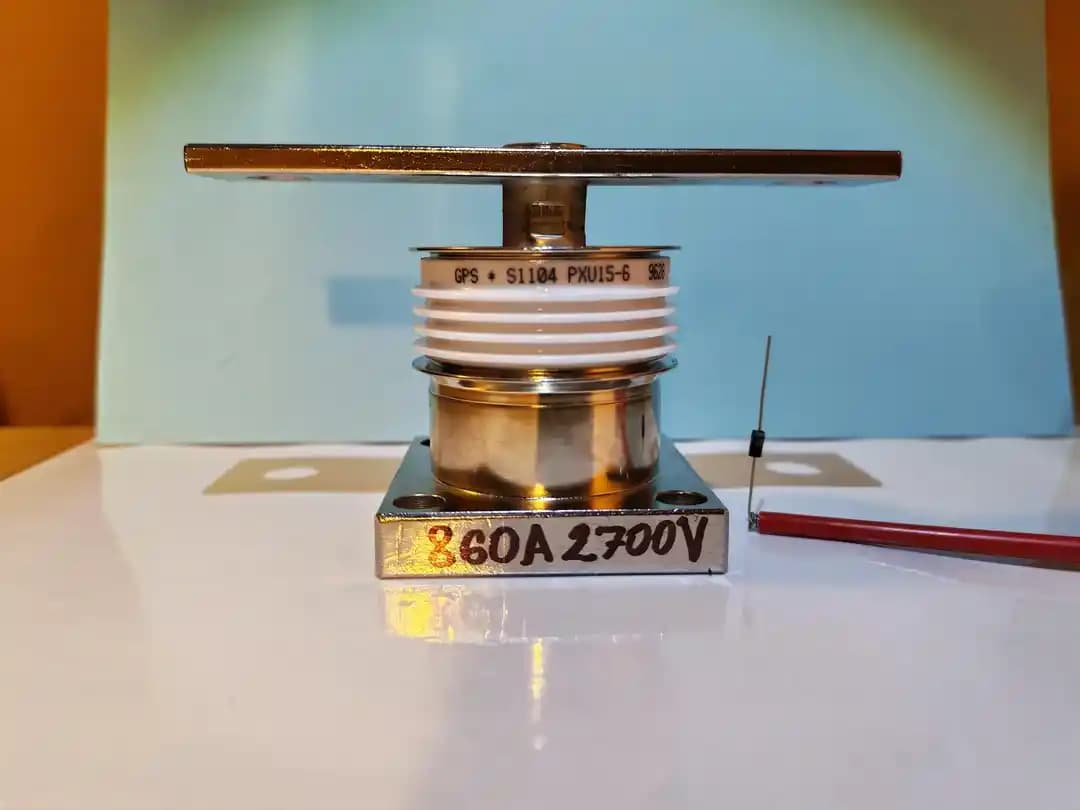

Güç Diyotları: Yüksek Akım Kapasiteleri ve Etkin Isı Yönetimi Teknikleri

Güç diyotları yüksek akım ve voltaj uygulamalarında kritik rol oynar. İletim gerilimi, ısı dağılımı ve mekanik montaj teknikleri performans ve güvenilirliği belirler. Doğru soğutma yöntemleri verimliliği artırır.

Buzdolabı İnverter Devrelerinde Dead Bug Onarımı ve Termal Tasarımın Rolü

Buzdolabı inverter devrelerinde dead bug onarımı ve termal tasarım, bileşen ömrünü uzatır ve enerji verimliliğini artırır. SCR ısısı ve soğutma sorunları kritik öneme sahiptir.

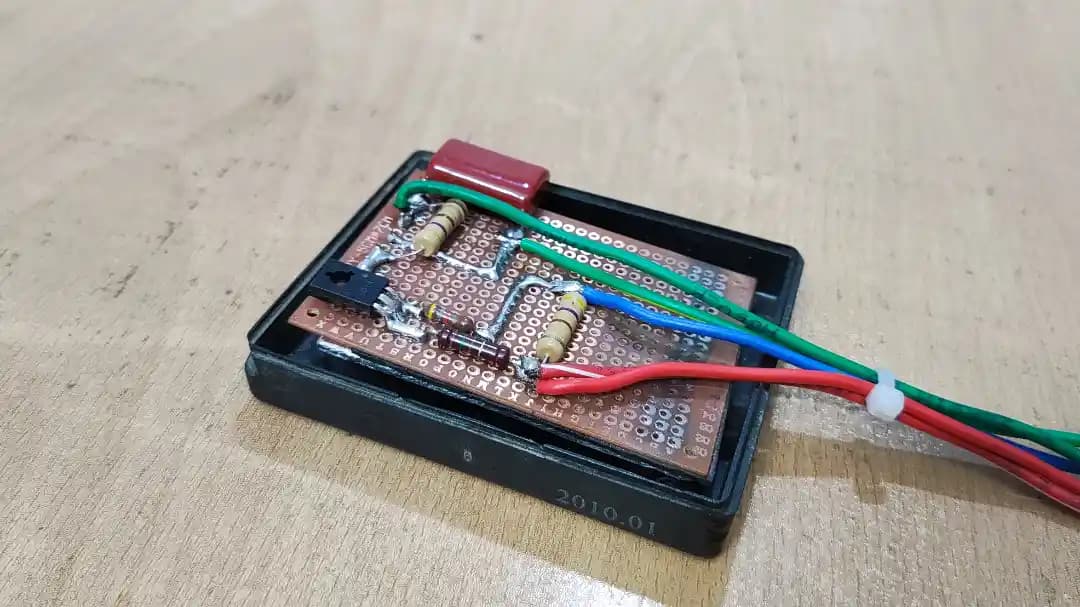

Basit TCI Ateşleme Sistemi Tasarımı: MOSFET Seçimi ve Isı Yönetimi

Basit TCI ateşleme sistemi tasarımında MOSFET seçimi, endüktif gerilim koruması ve etkili ısı yönetimi ele alınmaktadır. Bu unsurlar sistemin güvenilirliği ve ömrü için kritik öneme sahiptir.

Logitech G25 Direksiyon PCB Onarımı ve Yüksek Akım Çeken Bileşenlerin Modifikasyonu

Logitech G25 direksiyon PCB'sinde yüksek akım çeken mosfetlerin tespiti, motor sürücülerin kontrolü ve koruyucu diyotların önemi detaylıca ele alınmıştır. Modifikasyon önerileri ile dayanıklılık artırılır.

TO-220 Paketli MOSFET'lerde Isı Dağılımı ve Montaj Teknikleri Üzerine Teknik İnceleme

TO-220 paketli MOSFET'lerin araç içi ses amplifikatörlerinde montajı sırasında ısı dağılımı, elektriksel izolasyon ve mekanik sabitleme kritik öneme sahiptir. Paket modifikasyonu dikkatle planlanmalıdır.

Dönüşüm Yöntemi

Thru-hole MOSFET'i SMD paketine dönüştürmek için temel adımlar şunlardır:

• Isı tabı ve orta pinin kesilmesi: TO-220 paketlerinde bulunan ısı tabı ve orta pin, SMD uygulamalarında farklı şekilde bağlanır. Bu nedenle, bu kısımlar dikkatlice kesilir.

• Kalan iki pinin lehimlenmesi: Kesilen parçadan geriye kalan iki pin, SMD devre kartındaki padlere lehimlenir.

Bu yöntem, özellikle acil durumlarda veya uygun SMD bileşen bulunamadığında kullanılabilir. Ancak, bu işlem D2PAK ve D3PAK gibi fabrikasyon olarak optimize edilmiş paketlerin yerini tam olarak tutmaz.

Herkesin 'Bunu nereden buldun?' diye sorduğu 10 dikkat çekici ürün

devamını oku

Bağlantı ve Isı Yönetimi

Dönüştürme işleminde orta pin genellikle ısı tabına bağlıdır. Bu tab, ısı dağıtımı için kritik bir rol oynar ve bazen tab ile soğutucu arasında yalıtım malzemesi kullanılması gerekebilir. Bu, kısa devre riskini önlemek için önemlidir.

SMD devre kartlarında pad düzeni, thru-hole paketlere göre farklılık gösterebilir. Özellikle TO-220 paketlerinde, vida ile montaj yapılan ısı tabının yalıtılması için özel ara parçalar ve termal pedler kullanılır. Bu nedenle, dönüştürme işlemi sırasında bu detaylara dikkat edilmelidir.

Pratik ve Tasarım Açısından Değerlendirme

• DIY Dönüşümler: Kendi D2PAK versiyonunuzu yapmak mümkündür ve birçok elektronik meraklısı tarafından denenmiştir.

• Pad Uyumu: SMD devre kartındaki padler genellikle standartlara uygun olsa da, dönüştürme sırasında pinlerin uzunluğu ve şekli değiştirilerek uyum sağlanabilir.

• Performans ve Güvenlik: Fabrikasyon SMD paketler, ısı yönetimi ve elektriksel performans açısından optimize edilmiştir. DIY dönüşümlerde bu optimizasyonlar tam olarak sağlanamayabilir.

"Improvise, adapt, overcome, in real-time." - Bu yaklaşım, elektronik tasarımda bazen gerekli olan pratik çözümleri ifade eder.

Sonuç

Thru-hole MOSFET'lerin SMD paketlerine dönüştürülmesi, özellikle D2PAK/TO-263 paketinin gelişim sürecine paralel bir yöntemdir. Bu dönüşüm, belirli durumlarda işlevsel olabilir ancak üreticilerin sunduğu hazır SMD paketlerin yerini tam olarak tutmaz. Isı tabının yönetimi, pin bağlantılarının uygunluğu ve yalıtım gibi faktörler, bu tür dönüşümlerde kritik öneme sahiptir.

Kaynak: Reddit - r/electronics
