Li-Po Koruma ve Boost Konvertörlü İnce Kablosuz Powerbank Tasarımı

Kablosuz powerbank tasarımı, taşınabilir enerji yönetimi alanında önemli bir uygulama alanı sunar. Bu projede, tek hücreli Li-Po pil kullanılarak, pil koruma modülü (PCM), USB-C hızlı şarj modülü ve boost konvertör entegre edilmiştir. Bu bileşenler, küçük bir muhafaza içinde yer alacak şekilde optimize edilmiştir.

Sistem Bileşenleri ve Fonksiyonları

Ayrıca Bakınız

Voltme Hypercore ve Woyax By Deji Magsafe Powerbank Karşılaştırması 10000mAh Kapasite ile Hangisi Daha İyi

İki popüler 10000mAh taşınabilir şarj cihazını detaylı karşılaştırıyoruz. Voltme Hypercore hızlı şarj ve güvenlik özellikleriyle öne çıkarken, Woyax Magsafe kablosuz şarj ve dayanıklılığıyla dikkat çekiyor.

İntouch 10.000mAh ve İtel PowerGo Star 100PF Hızlı Şarj Powerbank Karşılaştırması

İntouch ve İtel Powerbank modellerinin özelliklerini, kullanıcı yorumlarını ve karşılaştırmasını içerir, taşınabilir şarj çözümlerinde en iyi seçimi yapmanıza yardımcı olur.

Anker 545 Nano Powerbank ve Powercore 10000 Karşılaştırması: Hangi Taşınabilir Şarj Cihazı Sizin İçin Uygun

Bu karşılaştırmada, Anker 545 Nano ve Powercore 10000 powerbank'lerin özellikleri, avantajları ve kullanıcı yorumları detaylı şekilde incelenerek, ihtiyaçlarınıza en uygun taşınabilir şarj cihazını seçmeniz sağlanıyor.

Robeve Acl 30000 mAh Powerbank: Çok Yönlü ve Yüksek Kapasiteli Taşınabilir Şarj Cihazı

Robeve Acl 30000 mAh powerbank, yüksek kapasitesi ve çok yönlü girişleriyle pratik ve güvenilir taşınabilir enerji çözümüdür. Güneş enerjisiyle şarj edilebilir, hafif tasarımıyla taşıması kolaydır.

Kablosuz Powerbankler: Mobil Yaşamı Kolaylaştıran Pratik ve Güvenilir Çözüm

Kablosuz powerbankler, hareket halindeyken cihazlarınızı kablo kullanmadan şarj etmenizi sağlar. Güvenilir markalar ve farklı kapasite seçenekleriyle pratik ve güvenli şarj imkanı sunar.

Woyax Powerbank 5000: Günlük Kullanım İçin Pratik ve Güvenilir Taşınabilir Enerji Kaynağı

Woyax Powerbank 5000, 5000 mAh kapasitesiyle hafif ve taşınabilir, çeşitli cihazlarla uyumlu, günlük kullanım ve seyahatler için ideal, hızlı ve kolay şarj sağlayan pratik bir enerji çözümüdür.

Acl PW-99 ve Nautica P200 Powerbank Karşılaştırması En İyi Seçenekleri İnceleme

İki popüler taşınabilir şarj cihazı olan Acl PW-99 ile Nautica P200'ü detaylı karşılaştırıyoruz. Kapasiteleri, hız ve güvenlik özellikleriyle hangi ürün ihtiyaçlarınızı daha iyi karşılar öğrenin.

İntouch 10.000mAh PD 20W Powerbank ile Hızlı ve Güvenilir Şarj Deneyimi

İntouch 10.000mAh PD 20W powerbank, hafif tasarımı ve hızlı şarj özellikleriyle cihazlarınızı güvenle ve pratik şekilde şarj eder.

Li-Po Pil ve Koruma Devresi

Projenin temel enerji kaynağı olarak tek hücreli Li-Po pil seçilmiştir. Pilin güvenliği için aşırı akım ve aşırı voltaj koruması sağlayan özel bir PCM kullanılmıştır. Bu koruma, pilin güvenli çalışma sınırları içinde kalmasını sağlar ve aşırı yüklenme durumlarında devreyi keser.

Neden bunu daha önce düşünmedim?' dedirten 10 akıllı alışveriş önerisi

devamını oku

USB-C Hızlı Şarj Modülü

USB-C standardı, hızlı ve güvenli şarj imkanı sunar. Bu modül, powerbank'in hızlı şekilde şarj olmasını sağlar ve pilin doluluk oranını kısa sürede artırabilir.

Boost Konvertör ve Kablosuz Şarj Modülü

Tek hücreli Li-Po pilin nominal voltajı genellikle 3.7V civarındadır. Kablosuz şarj modülü için gereken daha yüksek voltajı sağlamak amacıyla boost konvertör kullanılmıştır. Bu konvertör, pil voltajını kablosuz şarj için uygun seviyeye yükseltir.

Fiziksel Anahtar ve Güç Kesme

Sistemde, boost konvertör ve kablosuz şarj modülünü tamamen izole eden fiziksel bir kaydırmalı anahtar bulunmaktadır. Bu anahtar kapalı konuma getirildiğinde, pilden hiçbir güç çekilmez, böylece bekleme modunda pil boşalması önlenir.

Tasarım Zorlukları ve Performans Değerlendirmesi

Boyut ve Termal Yönetim

Küçük muhafaza içinde tüm bileşenlerin yerleştirilmesi tasarımda önemli bir zorluk oluşturmuştur. Kablosuz şarjın kablolu şarja göre daha düşük verimlilikte olması nedeniyle, yüksek yük altında boost konvertör ve kablosuz şarj modülü ısınmaktadır. Bu durum, termal yönetim stratejilerinin geliştirilmesini gerektirmektedir.

Verimlilik ve İyileştirme Alanları

Proje öncelikle mimari ve yerleşim doğrulaması amacıyla gerçekleştirilmiş olup, verimlilik optimizasyonu ikinci plandadır. Gelecekteki sürümlerde, kablo kalınlığının artırılması, sıcaklık izleme sistemlerinin entegrasyonu ve anahtarların uzun vadeli güvenilirliğinin artırılması planlanmaktadır.

Kullanılan Kablolar ve Anahtarlar

Projede kullanılan kabloların kalınlığı (örneğin #18 gauge) yüksek akımlar için sınırlandırıcı olabilir. İnce kablolar 2-3 amper üzerindeki akımlarda aşırı ısınmaya neden olabilir. Ayrıca, fiziksel açık-kapalı anahtarların uzun vadeli dayanıklılığı ve yüksek akım taşıma kapasitesi sınırlı olabilir. Bu nedenle, güç modülünün enable pini üzerinden kontrol edilmesi gibi alternatif yöntemler değerlendirilmelidir.

Şeffaf Muhafaza ve Tasarım Estetiği

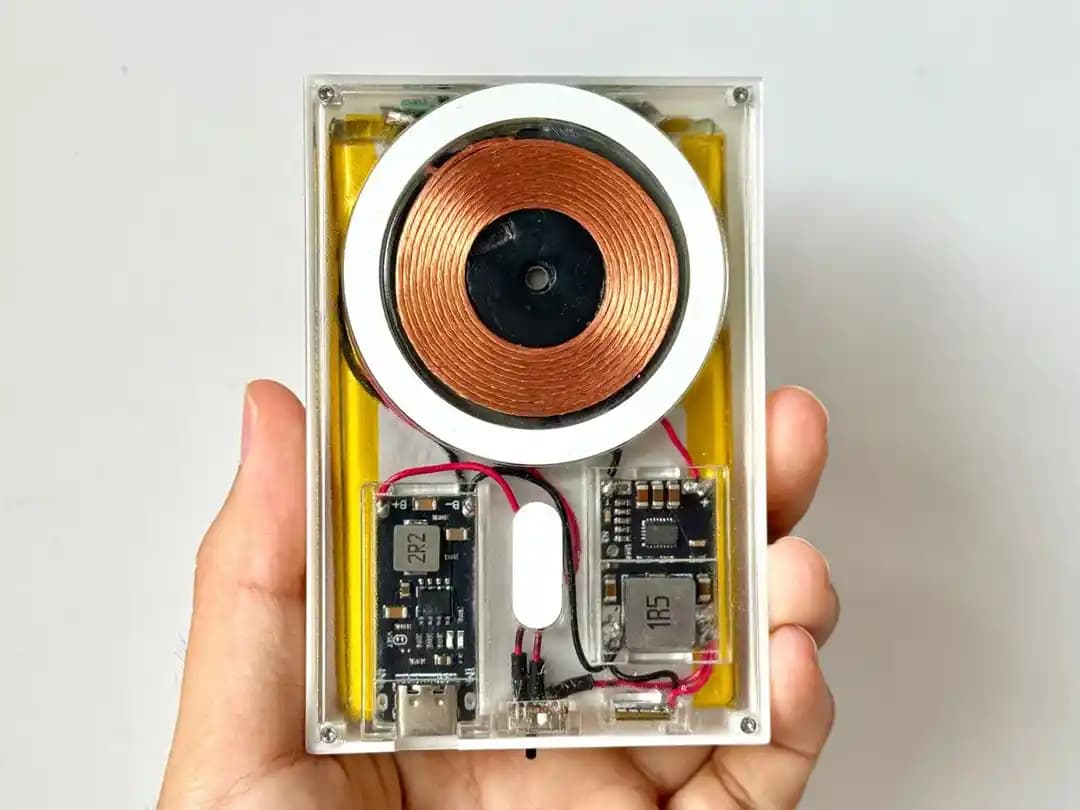

Muhafaza, elektronik bileşenlere sıkı şekilde oturacak şekilde tasarlanmış ve şeffaf kapak kullanılmıştır. Bu sayede, cihazın iç yapısı kolayca incelenebilir ve yerleşim doğrulanabilir. Şeffaf muhafazalar, elektronik tasarımlarda bileşenlerin görünürlüğünü artırarak estetik ve fonksiyonel avantajlar sağlar.
