Ibanez WD7 Wah Pedalının Onarımı ve Alternatif Entegre Devre Kullanımı
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Ibanez WD7 model wah pedalının orijinal entegresi olan NJM2777, aşırı voltaj nedeniyle hasar görmüştür. Bu entegre, pedalın efektini oluşturan "özel" bir bileşen olarak tanımlanmıştır ve temini oldukça zordur. Kullanıcı, piyasada genellikle 2000 adetlik makaralar halinde satılan bu entegreyi tekli olarak bulamadığı için, alternatif bir devre tasarlamayı tercih etmiştir.
Orijinal Entegre NJM2777 ve Temin Zorlukları
NJM2777 entegresi, Ibanez WD7 pedalının karakteristik wah efektini oluşturan temel bileşendir. Ancak, bu entegrenin temininde karşılaşılan zorluklar şunlardır:
Yüksek minimum sipariş miktarı (MOQ): Genellikle 2000 adetlik makaralar halinde satılması, tekli veya az sayıda parça almak isteyen kullanıcılar için engel oluşturur.
Alternatif satış kanallarının güvensizliği: EBay, Aliexpress gibi platformlarda bulunabilse de, elektronik bileşenlerde sahte veya kalitesiz ürün riski bulunmaktadır.
Bu nedenlerle, kullanıcılar orijinal entegreyi temin etmekte zorlanmakta ve alternatif çözümler aramaktadır.
Ayrıca Bakınız
Alternatif Devre Tasarımı: V2164 ve TL072 Kullanımı
Orijinal entegre yerine kullanıcı tarafından tercih edilen çözüm, V2164 Quad-VCA entegresi ile TL072 op-amp'ın kombinasyonudur. Bu tasarımın teknik detayları şunlardır:
V2164 Quad-VCA: Tek beslemeli (single supply) olarak kullanılmış, bu entegre dinamik kontrol ve voltaj kontrollü amplifikasyon sağlar.
TL072 Op-Amp: Sanal toprak (virtual ground) oluşturmak ve kontrol voltajını ters çevirmek için kullanılmıştır.

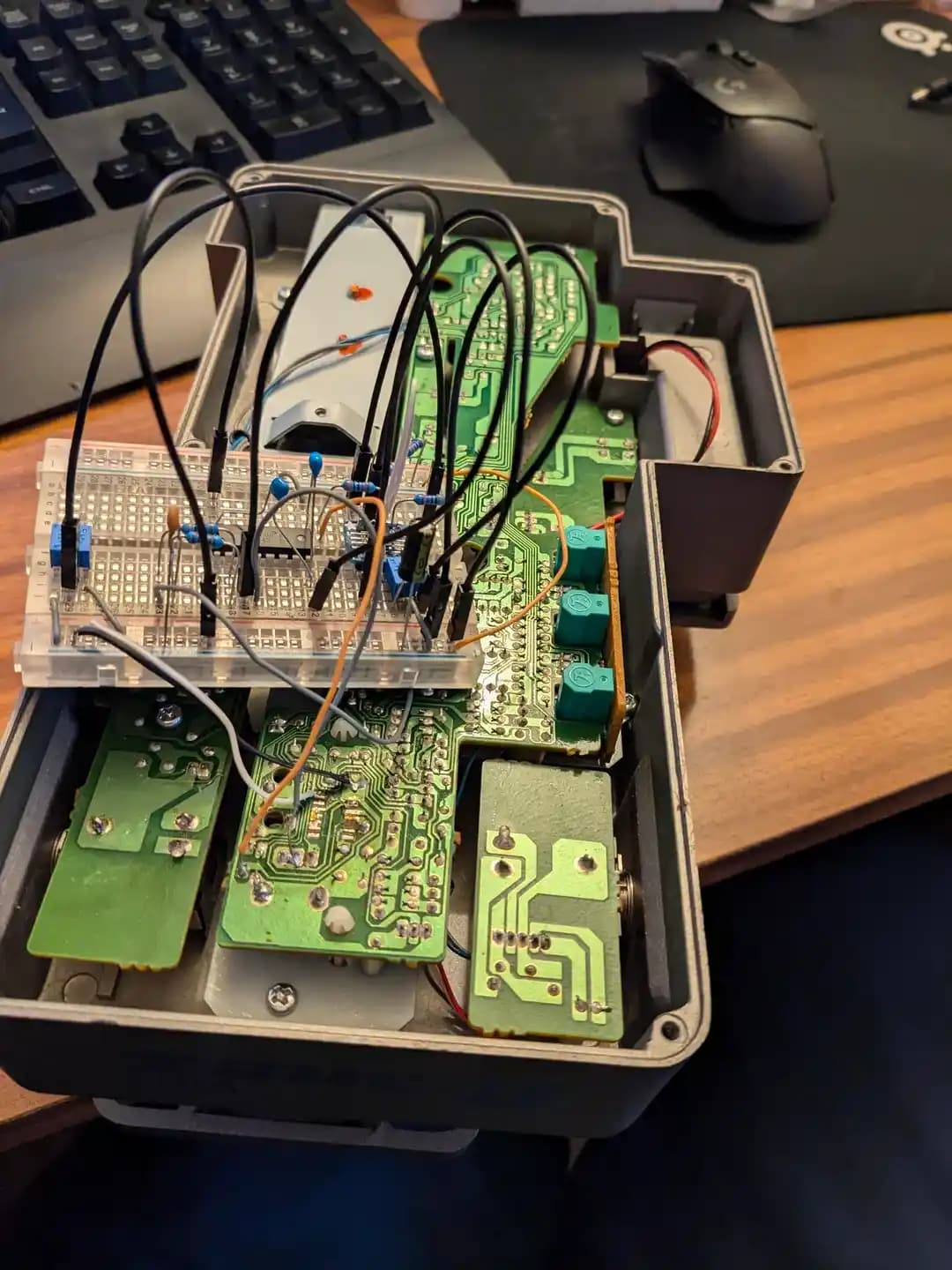

Devre kartı üretimi: İş yerinde bulunan CNC makineleri ile devre kartı işlenmiş ve 3D yazıcı ile kasaya uyacak şekilde tutucu parçalar basılmıştır.
Bu teknik yaklaşım, orijinal entegreye alternatif olarak başarılı bir şekilde pedalın işlevini geri kazandırmıştır.
Ekonomik ve Fonksiyonel Kazanımlar
Maliyet: Yaklaşık 7 Euro tutarında parça kullanılarak onarım yapılmıştır. Bu, yeni bir pedal almanın yaklaşık 150 Euro üzerindeki maliyetine kıyasla önemli bir tasarruftur.
Cihazın ömrünün uzatılması: 15 yıllık bir pedal, orijinal karakteristik özelliklerine yakın şekilde çalışmaya devam etmiştir.
Elektronik Parça Temini ve Güvenlik Konuları
Kullanıcılar, elektronik bileşen temininde çeşitli platformları değerlendirmiştir. Ancak, özellikle özel ve nadir entegrelerde:
Güvenilir satıcılar tercih edilmeli: Sahte ürün riski nedeniyle, bilinen ve güvenilir kaynaklardan alışveriş yapmak önemlidir.
Alternatif çözümler araştırılmalı: Orijinal parçanın bulunamaması durumunda, benzer fonksiyonları sağlayan entegrelerle devre tasarımı yapılabilir.
Sonuç
Ibanez WD7 wah pedalının NJM2777 entegresinin hasar görmesi, kullanıcıyı alternatif devre tasarımı yapmaya yöneltmiştir. V2164 ve TL072 entegreleri ile oluşturulan yeni devre, pedalın işlevselliğini geri kazandırmış ve ekonomik bir onarım sağlamıştır. Bu örnek, elektronik cihazların özel parçalarının temininde yaşanan zorluklara karşı yaratıcı çözümler geliştirilmesinin önemini göstermektedir.
"15 yıllık sevdiğim canavarı yaklaşık 7 Euro'luk parçalarla kurtardım, yeni bir pedal için harcayacağım 150 Euro'yu da cebimde bıraktım."
