Esnek kablolara (FPC - Flexible Printed Circuit) gömülü silikon yongalar, elektronik ekran teknolojilerinde kullanılan önemli bir bileşendir. Bu teknoloji, yongaların doğrudan esnek devre kartlarına yerleştirilmesini mümkün kılarak, geleneksel baskılı devre kartlarına (PCB) lehimlenen epoxy kaplı entegre devrelerin yerini almıştır. Bu yöntem, özellikle monitör ve LCD ekranlarda geniş kenarlıkların azaltılması ve cihazların inceltilmesi açısından avantaj sağlar.
Tarihsel Gelişim ve Kullanım Alanları
1980'lerin ortalarından itibaren var olan bu teknoloji, ilk olarak Game Boy gibi taşınabilir cihazlarda kullanılmıştır. 1989 model Game Boy'da iki adet chip-on-flex (COF) entegresi LCD'yi beslemekteydi. Hatta 1980'lerin başı ve ortalarında üretilen bazı taşınabilir LCD televizyonlarda da COF entegreleri kullanılmıştır. Bu teknoloji, yaklaşık 20 yıldır endüstriyel ekranlarda yaygın olarak kullanılmaktadır.
COF teknolojisi, yongaların esnek kablolar üzerine doğrudan yerleştirilmesi ve ACF (Anisotropic Conductive Film) bağları ile bağlanması esasına dayanır. Bu bağlar, iletken topların yapıştırıcı içinde dağıldığı ve ısı ile yüzeylere yapıştırıldığı özel bir bağlantı yöntemidir. Bu sayede yonga ile devre arasındaki sinyal iletimi sağlanır.
Ayrıca Bakınız
Teknolojik Detaylar ve Yapısal Özellikler

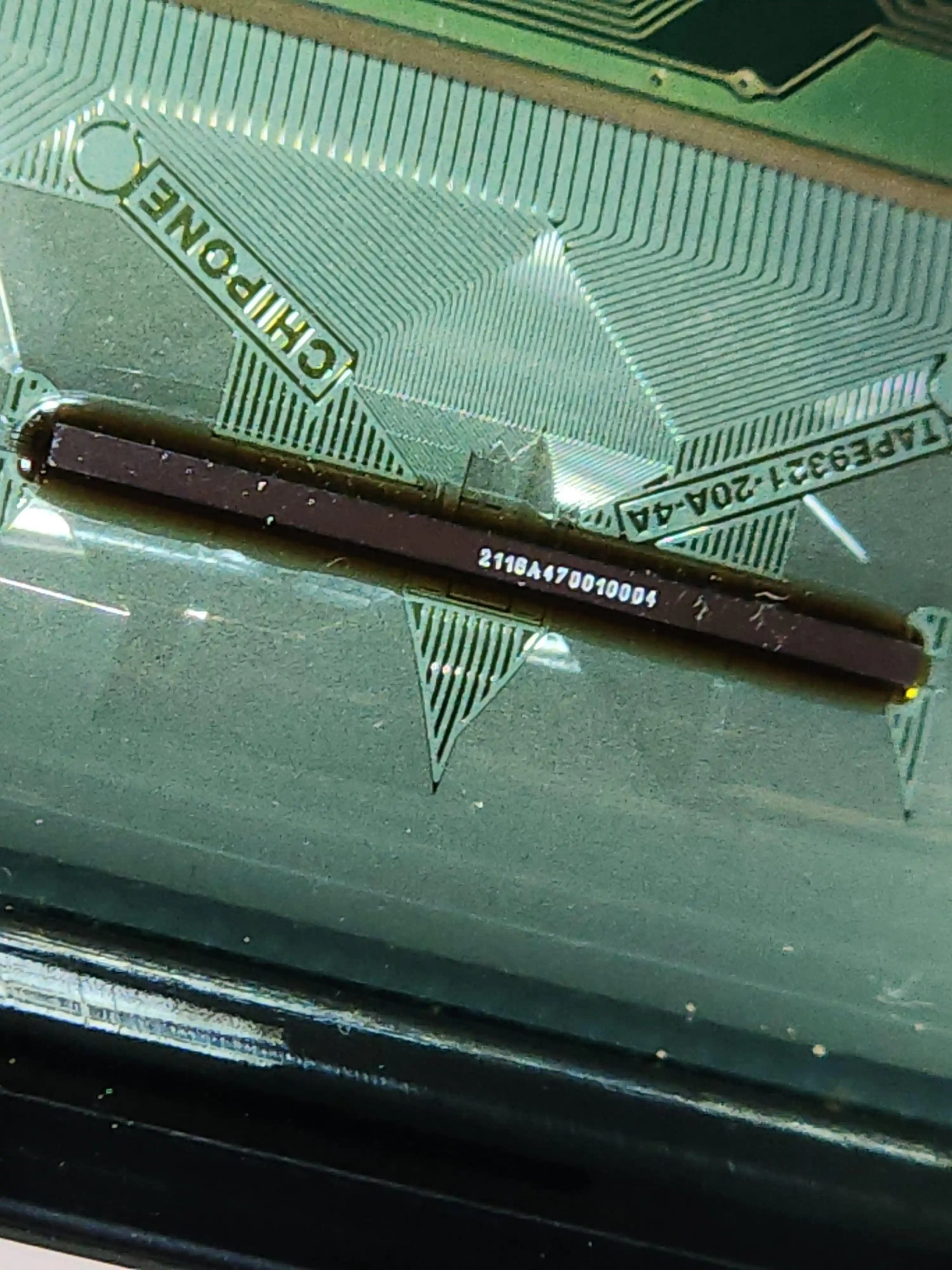

Yonga, genellikle silikon (silicon) malzemeden yapılır ve üzerinde çok küçük ölçekli devre izleri bulunur. Bu izler, yonganın altındaki yeşil alanın görünümüyle birleşerek, çıplak gözle bakıldığında uniform bir görüntü oluşturabilir ancak mikroskop altında son derece ince ve karmaşık yapılara sahiptir. Yonga, esnek kabloya yapıştırıcı ile sabitlenir ve genellikle siyah renkli bir silikon veya epoksi kaplama ile ışık girişinin engellenmesi sağlanır. Bu, özellikle LCD ekranlarda güneş ışığı veya flaş gibi dış ışık kaynaklarının entegre devreye zarar vermesini önlemek için önemlidir.
Bu yongalar genellikle "buffer chip" olarak adlandırılır ve görüntü sinyallerinin temizlenmesi ve düzenlenmesi gibi görevler üstlenir. Bir monitörde birden fazla (örneğin 8 adet) bu tür yonga bulunabilir ve her biri ekranın belirli bir sütun grubunu kontrol eder.
Ekonomik ve Üretimsel Yönler
COF teknolojisi, üretim hacmi ve maliyet dengesi açısından değerlendirildiğinde, düşük hacimlerde yüksek fiyatlandırma ile ekonomik olabilir. Üretim hacmi arttıkça fiyatlar düşürülür ve bu döngü tekrarlanır. Ayrıca, chip-on-glass (COG) teknolojisinin gelişmesiyle birlikte, bağlantı noktalarının sayısı azaltılmış ve üretim daha da optimize edilmiştir.
Yongaların uzun şeritler halinde wafer'dan kesilmesi, esnek kablo üzerine yerleştirilmesi ve ACF bağları ile bağlanması, bu teknolojinin temel üretim süreçlerindendir. Bu yöntem, yonga boyutlarının ve şekillerinin esnek devre tasarımlarına uyarlanmasını sağlar.
Dayanıklılık ve Kullanım Ömrü
Yongaların doğrudan esnek kabloya yerleştirilmesi, ilk bakışta kırılgan ve hassas bir yapı gibi görünse de, pratikte oldukça dayanıklıdır. Özellikle monitörlerde kullanılan bu yongalar, LED arka ışık sistemlerinden daha uzun ömürlü olabilmektedir. Bu dayanıklılık, kullanılan yapıştırıcılar, kaplamalar ve üretim kalitesi ile doğrudan ilişkilidir.
Terminoloji ve Dilsel Karışıklıklar
Türkçe ve diğer dillerde silikon (silicon) ve silikon (silicone) terimleri karışıklığa yol açabilir. Silikon, yarı iletken malzeme olarak kullanılırken, silikon (silicone) genellikle yapıştırıcı veya elastomerik malzemeleri ifade eder. Esnek kablolara gömülü yongalar genellikle silikon esaslıdır ve silikon kaplama ile korunurlar.
"Esnek kablolara gömülü silikon yongaların varlığı, elektronik cihazların inceltilmesi ve performansının artırılması için kritik bir teknolojidir. Bu teknoloji, 1980'lerden beri gelişerek günümüzde hala kullanılmaktadır."
