Seri Paralel Bağlantı Nedir ve Elektronik Devrelerde Nasıl Kullanılır?

Elektronik devrelerin tasarımı ve analizi sırasında, bileşenlerin bağlanma şekilleri büyük önem taşır. Bu bağlamda seri ve paralel bağlantı kavramları, temel elektrik ve elektronik bilgisi içinde en sık karşılaşılan ve en kritik konulardan biridir. Peki, seri paralel bağlantı ne anlama gelir? Bu kavramlar devre tasarımında hangi avantajları sağlar ve nasıl uygulanır? İşte bu soruların detaylı yanıtlarını ve bu bağlamda dikkat edilmesi gereken noktaları ele alacağız.

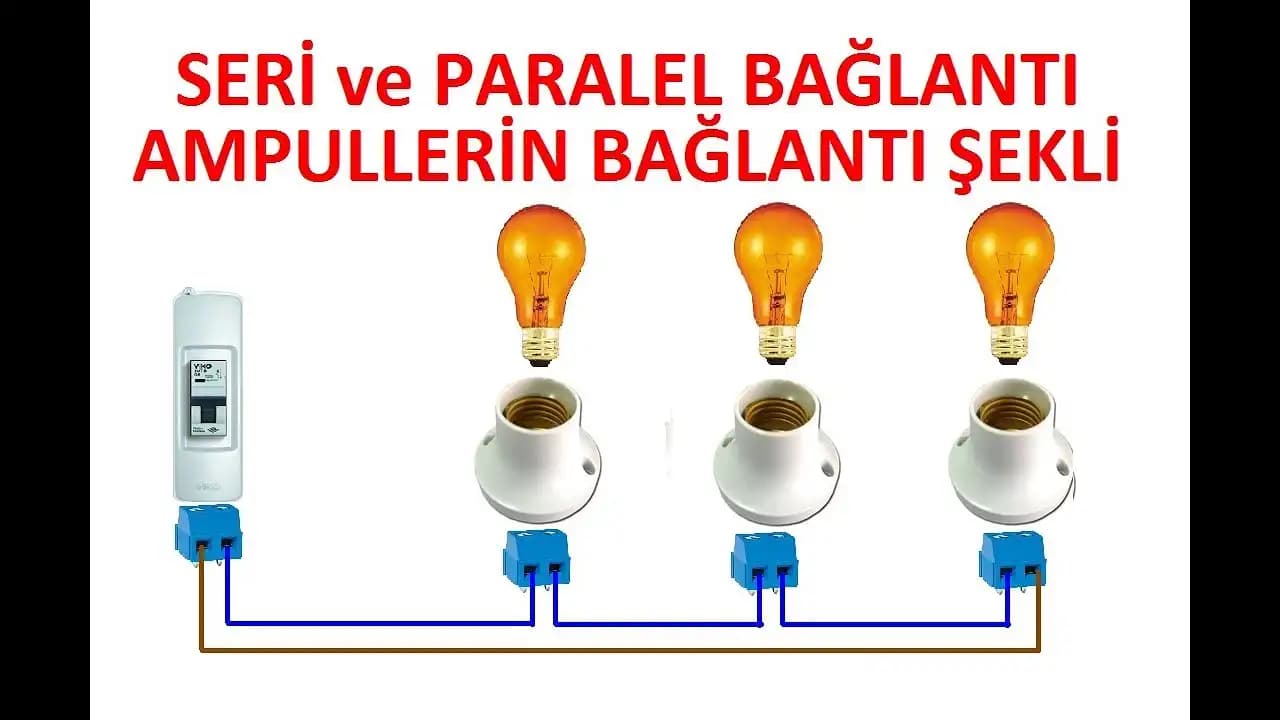

Seri ve Paralel Bağlantı Nedir?

Elektronik devrelerde bileşenlerin bağlanma biçimleri, devrenin toplam direnç, akım ve gerilim özelliklerini doğrudan etkiler. Bu bağlamda iki temel bağlantı şekli vardır:

Ayrıca Bakınız

Altı İzoleli 5V Modül ile ±15V Çift Ray Güç Kaynağı Tasarımı ve Güvenlik Önlemleri

Altı adet 5V izoleli modül seri ve paralel bağlanarak ±15V çift ray güç kaynağı oluşturulabilir. İzolasyon, kapasitör voltajları, soğutma ve yük dengesi gibi teknik detaylar güvenlik için kritik önemdedir.

Elektronik Devrelerde Seri Bağlantı Kavramı ve Temel Özellikleri

Seri bağlantı, devre elemanlarının ardışık bağlanmasıdır. Akım tek yol izler, gerilim bölünür ve toplam direnç artar. Bu kavram, enerji aktarımından küçük projelere kadar geniş uygulama alanı bulur.

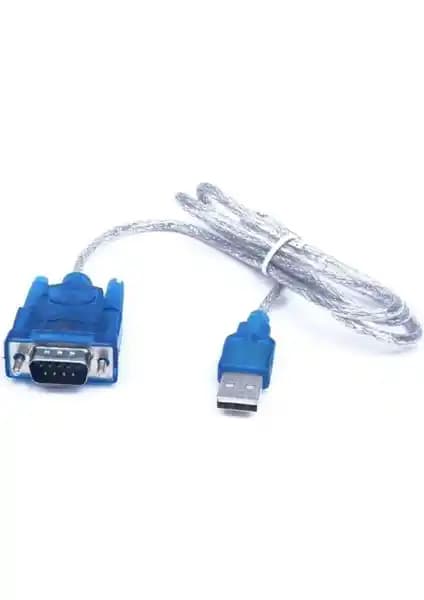

Ancheyn USB to RS232 Çevirici Dönüştürücü: Yüksek Performanslı Seri Bağlantı Çözümü

Ancheyn USB to RS232 çevirici, yüksek hızda veri aktarımı ve kolay kullanım ile çeşitli cihazlar arasında güvenilir seri iletişim sağlar. Hafif ve taşınabilir tasarımıyla profesyonel ve bireysel kullanıcıların ihtiyaçlarına uygun bir bağlantı çözümüdür.

Elektronik Devrelerde Seri ve Paralel Bağlantıların Temel Prensipleri ve Kullanım Alanları

Elektronik devrelerde seri ve paralel bağlantıların temel prensipleri, avantajları ve kullanım alanları detaylı şekilde açıklanıyor, devre tasarımı ve analizi için önemli bilgiler içeriyor.

Seri Bağlantı

Birden fazla bileşenin ardışık olarak bağlanmasıdır. Bu durumda devreden akan akım, her bileşenden aynı şekilde geçer, fakat gerilim bölünür.
Örneğin, üç direnç seri bağlıysa, toplam direnç, bireysel dirençlerin toplamıdır. Gerilim ise her direnç üzerinde düşüş gösterir.

Bu 10 ürünü alan herkes bir anda trend belirleyiciye dönüşüyor

devamını oku

Paralel Bağlantı

Bileşenlerin iki uçları ortak noktaya bağlanır. Bu durumda gerilim tüm bileşenler üzerinde aynıdır, ancak akım, bileşenler arasında bölünür.
Örneğin, dirençler paralel bağlandığında, toplam direnç, bireysel dirençlerin terslerinin toplamının tersine eşittir.

Seri ve Paralel Bağlantıların Avantajları ve Dezavantajları

Her iki bağlantı şeklinin de kendine özgü avantajları ve kullanım alanları vardır:

Seri Bağlantının Özellikleri

• Basitlik ve kolaylıkla uygulanabilirlik.

• Bir bileşen arızalandığında, devre kesilir ve diğer bileşenler çalışmaz.

• Toplam direnç artar, bu da devrenin toplam akımını sınırlar.

Paralel Bağlantının Özellikleri

• Güvenilirlik sağlar; bir bileşen arıza yaparsa devre diğer bileşenler çalışmaya devam eder.

• Gerilim değişmeden akım bölünür, bu da yüksek akım gerektiren uygulamalarda avantaj sağlar.

• Toplam direnç azalır, bu da devrenin toplam akımını artırabilir.

Seri Paralel Bağlantı: Karmaşık Devrelerde Kullanım

Birçok gerçek uygulamada, devreler sadece seri veya sadece paralel değil, hem seri hem de paralel bağlantıların bir arada kullanıldığı karmaşık devreler şeklindedir. Bu durumda, devre analizi biraz daha karmaşık hale gelir ve çeşitli yöntemler gerekebilir.

Seri Paralel Bağlantının Tanımı

• Seri ve paralel bağlantıların karışımıdır.

• Devrenin farklı bölümlerinde farklı bağlantı türleri kullanılabilir.

• Bu yapı, devrenin toplam direnç, akım ve gerilim özelliklerini optimize etmek amacıyla tercih edilir.

Örnek Uygulamalar

• Elektronik devre kartlarında çeşitli bileşenlerin ihtiyaçlarına göre farklı bağlantı şekilleri kullanılır.

• Güç dağıtım sistemlerinde, farklı gerilim seviyeleri ve akım ihtiyaçlarına uygun olarak seri ve paralel bağlantılar bir arada kullanılır.

Seri Paralel Bağlantının Analizi ve Tasarımı

Bu karmaşık bağlantıların doğru çalışması ve güvenliği için analiz ve tasarım aşaması büyük önem taşır. İşte bu süreçte dikkate alınması gereken temel noktalar:

• Toplam direnç hesabı: Seri ve paralel dirençlerin toplamını doğru hesaplamak devre performansı açısından kritiktir.

• Gerilim ve akım dağılımı: Hangi bileşenin ne kadar gerilim ve akım alacağı, devrenin güvenliği ve verimliliği açısından belirleyicidir.

• Güç kayıpları ve ısınma: Bileşenlerin güç tüketimi ve ısınma durumları, uzun vadeli kullanım ve güvenlik açısından göz önünde bulundurulmalıdır.

Sonuç ve Elektronikte Seri Paralel Bağlantıların Önemi

Elektronik devrelerde seri ve paralel bağlantıların doğru kullanımı, devrenin işlevselliği, güvenliği ve verimliliği açısından kritik öneme sahiptir.
Seri bağlantı, karmaşık olmayan ve düşük akım gerektiren uygulamalarda tercih edilirken, paralel bağlantılar yüksek akım ve güvenilirlik gerektiren sistemlerde kullanılır. Ayrıca, karma devreler tasarlarken, seri ve paralel bağlantıların avantajlarını ve dezavantajlarını dikkate alarak optimal tasarımlar yapmak mümkündür.

Özetle

• Seri ve paralel bağlantılar, devre tasarımında temel yapı taşlarıdır.

• Her biri, farklı uygulama ve ihtiyaçlara göre avantajlar sağlar.

• Karmaşık devrelerde bu iki bağlantı şekli bir arada kullanılarak, hem performans hem de güvenlik artırılır.

Elektronik devrelerde seri paralel bağlantı prensiplerini doğru anlamak ve uygulamak, hem tasarımcıların hem de teknisyenlerin en önemli becerilerinden biridir. Bu bilgiyle, daha güvenli, verimli ve uzun ömürlü elektronik sistemler geliştirebilirsiniz.
