555 Zamanlayıcı Devresi ve Analogdan Dijitale Dönüşüm

555 zamanlayıcı entegresi, elektronik devrelerde analog sinyallerin dijital sinyallere dönüştürülmesinde yaygın olarak kullanılan bir bileşendir. Bu entegre, özellikle ucuz ve kullanımı kolay olması sebebiyle çeşitli uygulamalarda tercih edilir. Örneğin, ses kasetlerinde depolanan verilerin temizlenmesi ve dijital formata dönüştürülmesi gibi işlemlerde 555 zamanlayıcı önemli bir rol oynar.

555 Zamanlayıcının Çalışma Prensibi

555 entegresi, iç yapısında bulunan karşılaştırıcılar ve flip-flop devreleri sayesinde girişteki analog voltaj seviyelerini belirli eşik değerleriyle karşılaştırır. Devreye bağlı kondansatörün şarj ve deşarj işlemleri, osiloskopta yeşil dalga formu olarak gözlemlenir. Bu süreçte kondansatör voltajı belirlenen eşik değerlerini aştığında, entegre çıkışında (sarı dalga formu) yüksek ve düşük seviyeler arasında geçişler gerçekleşir. Bu durum, analog voltajın dijital kare dalga sinyaline dönüşmesini sağlar.

Ayrıca Bakınız

Sürekli Uyarı Veren Airfryer Modelleri ve Teknolojik Alternatif Çözümler

Bazı airfryer modelleri pişirme tamamlandığında sürekli bip sesi verirken, uygulama ve akıllı ev entegrasyonları bu uyarı eksikliğini tamamlıyor. Alternatif çözümler ve güvenlik değerlendirmeleri de ele alınıyor.

Philips NA120 Airfryer Mekanik Zamanlayıcı Sorunları ve Kullanım Önerileri

Philips NA120 Airfryer'da mekanik zamanlayıcı kısa süreli ayarlarda zil çalmama ve düğmenin sıfıra dönmeme sorunları yaşanabilir. Doğru kullanım ve garanti kapsamı önemlidir.

555 Zamanlayıcı Devresi ile Analog Sinyallerin Dijitale Dönüşümü ve Uygulamaları

555 zamanlayıcı entegresi, analog sinyallerin dijital kare dalga sinyaline dönüşümünde kullanılır. Ses kasetlerindeki veriler bu sayede temizlenir, osiloskopla süreç gözlemlenir ve çeşitli elektronik projelerde uygulanır.

Mekanik Fırın Zamanlayıcısını Kapatma Yöntemleri ve Güvenlik Önlemleri

Mekanik fırın zamanlayıcılarını kapatmanın yöntemleri ve güvenlik önlemleri detaylı şekilde açıklanmıştır. Zamanlayıcı düğmelerinin konumu, elektrik kesilmesi ve kablo izolasyonu gibi önemli noktalar ele alınmıştır.

Elektronik Eğitiminde 59 Saniyelik Dijital Saat Tasarımı ve Temel Devre Prensipleri

Bu projede 74LS74 flip-flop ve NE555 zamanlayıcı kullanılarak 59 saniyelik dijital saat tasarımı yapılmıştır. Devre, temel elektronik prensiplerini öğrenmek için işlevsel ve estetik bir örnek sunar.

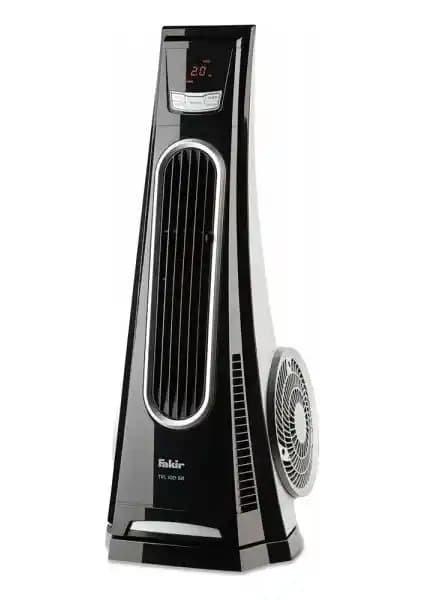

Fakir TVL 100 SR Uzaktan Kumandalı Kule Vantilatörü: Özellikler ve Kullanıcı Deneyimleri

Fakir TVL 100 SR Uzaktan Kumandalı Kule Tipi Vantilatörü siyah zarif tasarımıyla odalarda dengeli hava akışı sağlar; buharsız çalışır ve üç hız modu, zamanlayıcı ile enerji tasarrufu sunar; sessiz kullanım gece için idealdir.

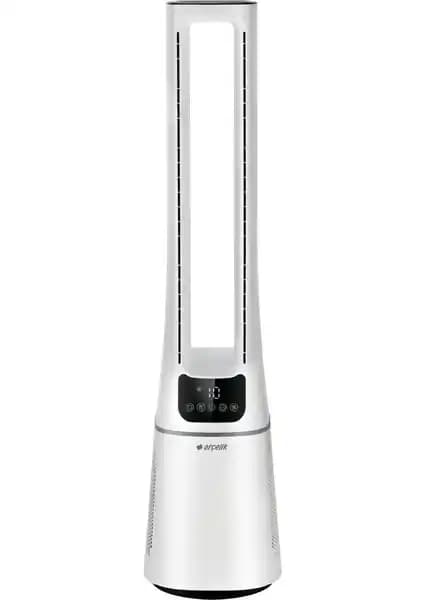

Arçelik 16380 Hkv Kule Tipi Vantilatör: Özellikler, Performans ve Kullanıcı Değerlendirmesi

Arçelik 16380 Hkv kule vantilatörü, 36 W güç tüketimiyle enerji verimli bir çözüm sunar; 10 hız, 1–12 saat arasındaki zamanlayıcı ve HEPA 13 filtreyle temiz hava sağlar. İyonizer ve yıkanabilir ön filtre ile bakım kolaylığı vardır.

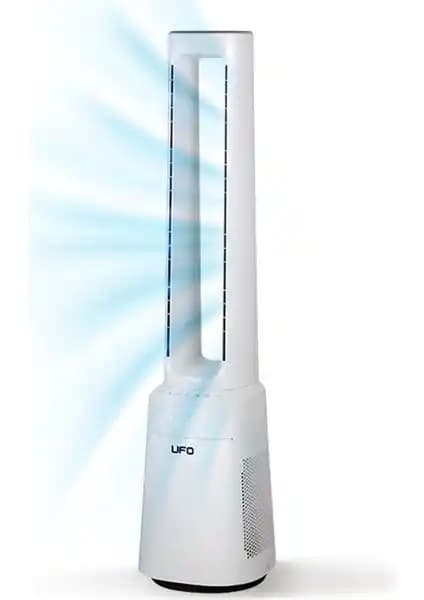

Kule tipi kanatsız HEPA H13 ile serinlik ve temiz hava sunan inovatif cihaz
